TEA2016 USB-I2C Programming Interface

RDK01DB1563 アクティブ

画像にカーソルを合わせると拡大表示されます。

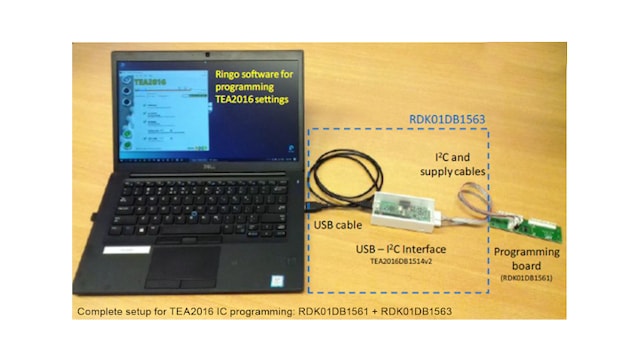

The RDK01DB1563 development kit contains the TEA2016DB1514 USB-I²C interface board, cables and quick start guide. This development kit, originally developed for supporting TEA2016 application design development, can be used in the same way for several other NXP products like the TEA2017 and TEA6017.

The TEA2016DB1514 USB-I²C interface board is a development tool that enables working with programming IC settings from a computer. The supporting graphical user interface (GUI) can be installed on a computer and is available in the NXP provided Ringo development software. The interface and software are intended for engineering work in lab environment as part of power supply development. It is not intended for industrial purpose.

The TEA2016 is a digital configurable LLC and PFC combo controller for high-efficiency resonant power supplies. It includes both the LLC and PFC controller functionality. The TEA2016AAT comes in a low profile and narrow body-width SO16 package. During the power supply development, many operation and protection settings of the LLC and PFC controller can be adjusted by loading new settings into the device to meet specific application requirements.

対応製品

パワーマネージメント

PFC内蔵AC-DCコントローラ

  • TEA2016: 共振電源用デジタルLLC＆PFCコンボ・コントローラ
  • TEA2017: デジタル・コンフィギュラブルLLCおよびマルチモードPFCコントローラ
  • TEA6017AT: デジタル・コンフィギュラブルLLC＆マルチモードPFCコントローラ

Features

Distinctive Features

  • Complete functionality of LLC and PFC controller in single small-size SO16 package
  • Integrated high-voltage start-up
  • Integrated drivers and high-voltage level shifter (LS)
  • High-side driver directly supplied from the low-side driver output
  • Accurate boost voltage regulation
  • Integrated X-capacitor discharge without additional external components
  • Power good function
  • Several parameters can easily be configured

Green Features

  • Valley/zero voltage switching for minimum switching losses
  • Extremely high efficiency from low load to high load
  • Compliant with latest energy-saving standards and directives (Energy Star, EuP)
  • Excellent no-load input power (< 75 mW for TEA2016AAT/TEA1995T combination)

Protection Features

  • Independently configurable levels and timers
  • All protections can independently be set to latched, safe restart or latched after several attempts to restart
  • Supply undervoltage protection (UVP)
  • Overpower protection (OPP)
  • Internal and external overtemperature protection (OTP)
  • Capacitive mode regulation (CMR)
  • Accurate overvoltage protection (OVP)
  • Overcurrent protection (OCP)
  • Inrush current protection (ICP)
  • Brownin/brownout protection
  • Disable input

購入オプション

RDK01DB1563-Image

クリックして展開

  • RDK01DB1563
    アクティブ

  • TEA2016 USB-I2C Programming Interface.

  • TEA2016 USB-I²C programming interface + cables

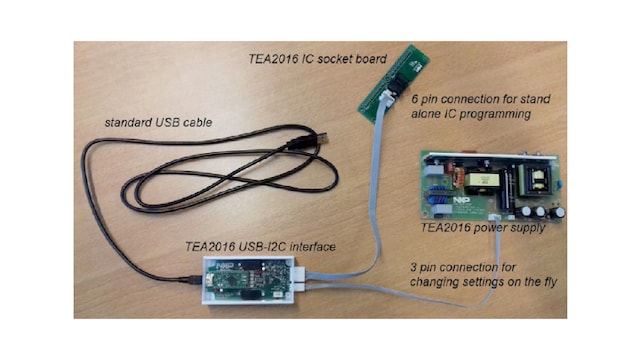

    Kit contains:

    • USB, 3-pin and 6-pin connection cables
    • TEA2016DB1514v2 USB-I²C interface board
    • USB-I²C programming interface kit quick start guide
  • JP¥ 25,756
  • の数量に対して 1
    • 在庫: 保留中の在庫
カートに入れる
