TJA1101B、IEEE 100BASE-T1準拠、車載用イーサネットPHYトランシーバ

TJA1101 アクティブ

画像にカーソルを合わせると拡大表示されます。

TJA1101Bは、定評あるTJA1101Aを改良したモデルです。高性能なシングル・ポート車載用イーサネットPHYで、IEEE 100BASE-T1に準拠しています。このデバイスは、OPEN Alliance EMC Spec 2.0を含む最先端の適合性試験の仕様をすべて満たしています

  • ISO 26262に準拠して設計されており、ASIL-Aを満たし、安全な車両の設計を容易にします
  • TJA1101Bは、車載アプリケーション用として設計され、完全に認定されており、最長15 m以上のシールドなしツイスト・ペア (UTP) ケーブルで100 Mbit/sの送受信が可能です
  • この高度に統合されたデバイスは、堅牢な設計で、MDIのパスに外付けのフィルタやESD保護コンポーネントが不要です
  • OPEN Alliance TC-10に準拠したデータ・ライン経由でのスリープおよびウェイクアップ・フォワーディングに完全に対応しているため、将来性が確保されており、またウェイクアップ専用のラインが不要になるため、ケーブルのコストと重量を削減できます。

ブロック図

TJA1101B

TJA1101B Block Diagram
図を取得する PDF

特長

車載向け認定取得済み

  • AEC-Q100グレード1
  • -40°C～125°Cの周囲温度範囲

IEEE 100BASE-T1準拠のPHYトランシーバ

  • IEEE 100BASE-T1およびOABR準拠のあらゆるPHYとの相互運用性
  • 1本のシールドなしツイスト・ペア (UTP) ケーブルを介した100 Mbpsイーサネット
  • ESD耐性に優れたMDI：
    • IEC62228-5クラス IVに適合
    • IEC61000-4-2に準拠した、耐性+/-8 kVの保護

OPEN Alliance TC-10準拠のスリープ/ウェイクアップ

  • データ・ライン経由でのスリープおよびウェイクアップ・フォワーディング機能
  • ケーブルのコストと重量を削減
  • Vbatへの直接接続により、パワー・マネジメントを簡素化

ISO 26262 ASIL-A

  • システム・レベルでの安全目標をサポートするセーフティ・マニュアルをご用意

車載ユース・ケース向けに最適化

  • 外付けフィルタやESD保護が不要なMDIピン
  • ケーブルの極性検出と自動修正
  • 3.3 V単一電源をサポート
  • Vbatへの直接接続

高度な診断機能

  • リアルタイムでの信号品質インジケータ
  • ギャップ・フリーの電圧検知
  • ケーブル配線エラーの診断

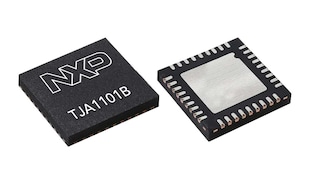

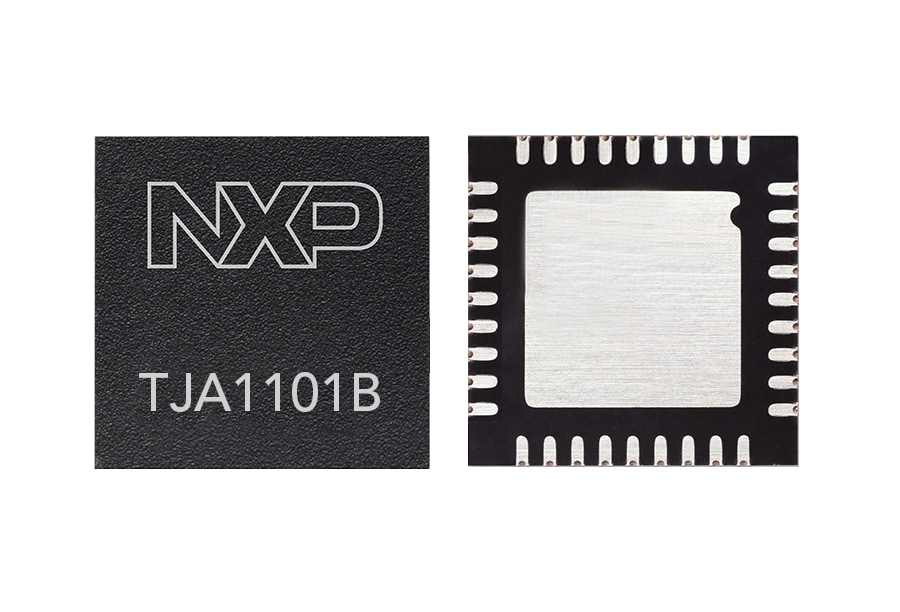

HVQFN36 (6 mm x 6 mm)、ウェッタブル・フランク付き

  • AOIに対応する小型フットプリントのPCB

もっと見る

購入/パラメータ

1 結果

マッチしていない 0 NRND

パーツ

説明を表示

注文

コンピュータ支援設計 モデル

状況

パッケージタイプ

Number of pins

製品カテゴリー

Number of Ports

xMII Interfaces

AEC-Q100 Temperature Range

TC10 support

Single Supply

Safety Level

ESD Robustness

診断機能

追加機能

NXP Software

TJA1101BHN
データ・シート

アクティブ

HVQFN36

36

100BASE-T1 PHY

1

1 x MII/RMII - 3.3V

grade 1

Yes - Vbat Pin available

yes

up to ASIL A

±6 kV HBM, ±8 kV IEC61000-4-2

Diagnosis of Cabling Errors, Real-time Signal Quality Indicator, Under Voltage Detection

Direct Vbat

Classic AUTOSAR driver, Linux driver
