Arm® Cortex®-M0+コア・ベースの低価格マイクロコントローラ (MCU)

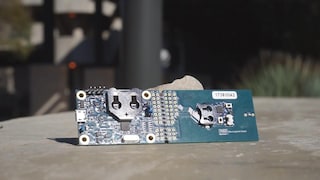

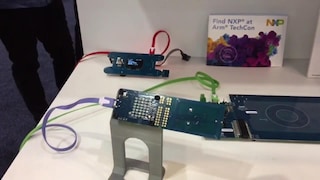

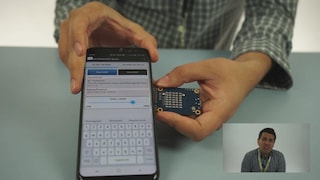

LPC8N04は、統合されたNFC接続機能により組込み機器向けのエントリレベルのコネクティビティ・ソリューションとして機能する、コスト効率に優れたMCUです。LPC8N04 MCUには複数のパワーダウン・モードや最高8 MHzまで選択可能なCPU周波数など、さまざまな機能が搭載されており、超低消費電力を実現できます。LPC8N04 MCUには補完的なペリフェラルとして、32 kBのフラッシュ・メモリ、8 kBのSRAM、4 kBのEEPROM、1基のI2C、1基のSPI/SSP、および最大12本の汎用I/Oピンが含まれます。
製品詳細
特長
システム
- 最大8 MHzの周波数で動作するArm® Cortex®-M0+コア・プロセッサ
- ネスト型ベクタ割り込みコントローラ (NVIC)
- Armシリアル・ワイヤ・デバッグ (SWD)
- システム・ティック・タイマ
- ICリセット入力
メモリ
- 32 kBオンチップ・フラッシュ・プログラミング・メモリ
- 8 kB SRAM
- 4 kBオンチップEEPROM
デジタル・ペリフェラル
- 最大12本の汎用I/O (GPIO) ピン、設定可能なプルアップ/プルダウン抵抗とリピータ・モード
- エッジおよびレベル対応割込みソースとして使用できるGPIOピン
- 4本のGPIOピンの大電流ドライバ/シンク (20 mA)
- 2本のI²Cバス・ピンの大電流ドライバ/シンク (20 mA)
- プログラム可能な内部ウォッチドッグ・タイマ (WDT)
- リアルタイム・クロック (RTC) タイマ
通信インターフェース
- NFC/RFID ISO 14443 type Aインターフェース
- I2Cバス仕様に完全準拠しデータ・レート400 kbit/sのファストモードをサポートするシリアルI2Cバス、複数アドレス認識とモニタ・モードに対応
- SPI/SSPインターフェース
クロック生成
- 8 MHz内蔵RC発振器、2%精度でトリミング、システム・クロックに使用
- 32 kHzで動作するタイマ発振器、RTCタイマ・ユニットにリンク
電源制御
- 外部電圧1.72 V～3.6 Vをサポート
- LPC8N04はNFCフィールドからも給電可能
- NFCによる有効化
- 消費電力の多様な制御を可能にする内蔵パワー・マネジメント・ユニット (PMU)
- Arm Cortex-M0+用の4つの低消費電力モード： スリープ、ディープ・スリープ、ディープ・パワーダウン、バッテリ・オフ
- 各アナログ・ペリフェラルの電源ゲーティングによる超低消費電力動作
- 3.0 Vのバッテリ・オフ・モード時のIC消費電流が50 nA未満
- パワーオン・リセット (POR)
その他の特長
- 温度センサは-40°C～85°Cにおける精度が
+/- 1.5°C - デバイスを一意に識別できるシリアル番号
