i.MX RTクロスオーバーMCU

i.MX RTクロスオーバーMCUは、使いやすさと高性能プロセッシングを兼ね備えています。i.MX RTシリーズには、インダストリアル、IoT、車載アプリケーションを推進しながら、最適な消費電力で高い統合性とセキュリティを実現する多くのバリエーションがあります。i.MX RTクロスオーバーMCUは、SDK、各種IDE、セキュア・プロビジョニング、構成ツールを含むMCUXpressoエコシステムによってサポートされ、迅速な開発を可能にします。Zephyr RTOSのイネーブルメントも利用可能です。

製品
NXP EdgeReady
設計・リソース
関連ドキュメント

製品セレクタクロス・リファレンス

製品の選択が簡単になりました。すべての製品検索ツールを表示します。

i.MX RTシリーズ製品

主な特長

ファミリ	CPU	メモリ	特長	パッケージ・オプション	開発ボード
i.MX RT1180 [1]	Arm Cortex-M7 @800 MHz	1.5 MB SRAM	マルチプロトコル対応のGbps TSNスイッチとEtherCATレスポンダ・コントローラを内蔵、EdgeLock^®セキュア・エンクレーブを統合した高度なセキュリティ。	289 BGA
i.MX RT1180 [1]	Arm Cortex-M33 @240 MHz	1.5 MB SRAM		144 BGA
i.MX RT1170	Arm Cortex-M7 @1 GHz	2 MB SRAM	高度な2Dグラフィックス、MIPI-CSI、MIPI-DSI、TSN/AVB対応の最大Gbpsのイーサネット x 3、UART、SPI、I²C、USB、CAN-FD x 3、セキュア・ブートと暗号化エンジンによる高度な組込みセキュリティ	289 BGA	i.MX RT1170評価キット
i.MX RT1170	Arm Cortex-M4 @400 MHz	2 MB SRAM		289 BGA	i.MX RT1170評価キット
i.MX RT1160	Arm Cortex-M7 @600 MHz	1 MB SRAM	高度な2Dグラフィックス、MIPI-CSI、MIPI-DSI、TSN/AVB対応の最大Gbpsのイーサネット x 3、UART、SPI、I2C、USB、CAN-FD x 3、セキュア・ブートと暗号化エンジンによる高度な組込みセキュリティ	289 BGA	i.MX RT1160評価キット
i.MX RT1160	Arm Cortex-M4 @240 MHz	1 MB SRAM		289 BGA	i.MX RT1160評価キット
i.MX RT1064	Arm Cortex-M7 @600 MHz	1 MB SRAM	2Dグラフィックス・アクセラレータ、カメラ、10/100Mイーサネット x 2、CAN x 3、UART、SPI、I²C、USB、高速GPIO、CAN-FD、同期型パラレルNAND/NOR/PSRAMコントローラ	196 BGA	i.MX RT1064評価キット
i.MX RT1064	Arm Cortex-M7 @600 MHz	4 MBフラッシュ		196 BGA	i.MX RT1064評価キット
i.MX RT1060	Arm Cortex-M7 @600 MHz	1 MB SRAM	2Dグラフィックス・アクセラレータ、カメラ、10/100Mイーサネット x 2、CAN x 3、UART、SPI、I²C、USB、高速GPIO、CAN-FD、同期型パラレルNAND/NOR/SDRAMコントローラ、追加のパッケージによる柔軟性、最大125°Cの拡張温度範囲	196 BGA、225 BGA	i.MX RT1060評価キット
i.MX RT1050	Arm Cortex-M7 @600 MHz	512 KB SRAM	2Dグラフィックス・アクセラレータ、カメラ、10/100Mイーサネット x 1、CAN x 2、UART、SPI、I²C、USB、高速GPIO、CAN-FD、同期型パラレルNAND/NOR/SDRAMコントローラ	196 BGA	i.MX RT1050評価キット
i.MX RT1040	Arm Cortex-M7 @600 MHz	512 KB SRAM	2Dグラフィックス・アクセラレータ、UART、SPI、I²C、USB、CAN、パッケージによる柔軟性、最大125°Cの拡張温度範囲	169 BGA	i.MX RT1040評価キット
i.MX RT1024	Arm Cortex-M7 @500 MHz	256 kB SRAM	TCMまたは汎用として構成可能な256 KBのオンチップRAM、UART、SPI、I²C、USB、CAN、低コストPCB設計用144 LQFPパッケージ	144 LQFP	i.MX RT1024評価キット
i.MX RT1024	Arm Cortex-M7 @500 MHz	4 MBフラッシュ		144 LQFP	i.MX RT1024評価キット
i.MX RT1020	Arm Cortex-M7 @500 MHz	256 kB SRAM	TCMまたは汎用として構成可能な256 KBのオンチップRAM、UART、SPI、I²C、USB、10/100Mイーサネット、CAN、低コストPCB設計用144および100 LQFPパッケージ	100 LQFP、144 LQFP	i.MX RT1020評価キット
i.MX RT1015	Arm Cortex-M7 @500 MHz	128 KBのSRAM	TCMまたは汎用として構成可能な128 KBのオンチップRAM、UART、SPI、I²C、USB、低コストPCB設計用100 LQFPパッケージ	100 LQFP	i.MX RT1015評価キット
i.MX RT1010	Arm Cortex-M7 @500 MHz	128 KBのSRAM	TCMまたは汎用として構成可能な128 KBのオンチップRAM、UART、SPI、I²C、USB、低コストPCB設計用80 LQFPパッケージ	80 LQFP	i.MX RT1010評価キット
i.MX RT700	コンピュート・サブシステム Arm Cortex-M33 @325 MHz + Cadence® Tensilica® HiFi 4 @325 MHz	最大7.5MBのSRAM	DSPおよびオーディオ処理用のプライマリのArm® Cortex®-M33とHiFi 4 DSPを含む最大5つのコンピューティング・コアを備えています。機械学習アプリケーション向けにクロスオーバーMCUで初めてeIQ® Neutron NPUを搭載しています。超低消費電力のセンス・サブシステムには、2つ目のArm Cortex-M33およびHiFi 1 DSPが搭載されているため、外部センサ・ハブを接続する必要がなく、システム設計の複雑さ、フットプリント、BOMコストの削減につながります。ウェアラブル、民生用医療機器、スマートホーム・デバイス、HMIデバイスなどのAI対応スマート・エッジ・デバイスを駆動するように設計されています	256 WLCSP、324 FOWLP	量産開始前製品
i.MX RT700	センス・サブシステム Arm Cortex-M33 @250 MHz + Cadence® Tensilica® HiFi 1 @250 MHz	最大7.5MBのSRAM		256 WLCSP、324 FOWLP	量産開始前製品
i.MX RT600	Arm Cortex-M33 @300 MHz	4.5 MB SRAM	オーディオ、音声、民生用IoTアプリケーション向けに設計 – 豊富なペリフェラル、組込みセキュリティ、低消費電力、2ポートの32 KB FlexSPIキャッシュ	176 BGA、249 FOWLP、114 CSP	i.MX RT600評価キット
i.MX RT600	Cadence^® Tensilica^® HiFi 4 @600 MHz	4.5 MB SRAM		176 BGA、249 FOWLP、114 CSP	i.MX RT600オーディオ評価キット
i.MX RT500	Arm Cortex-M33 @275 MHz + Cadence^® Tensilica^® Fusion F1 @275 MHz	最大5MBのSRAM	低消費電力のウェアラブルや民生用IoTアプリケーション向けに設計 – 豊富なペリフェラル、組込みセキュリティ、超低消費電力、32 KB FlexSPIキャッシュ x 2	249 FOWLP	i.MX RT595評価キット

1. このページにある仕様や情報は予告なく変更されることがあります。詳しい情報については、サポートまたは営業担当者にお問い合わせください。

Unlocking Versatility: Discover the Power of Choice with The i.MX RT Series（汎用性を解き放つ：i.MX RTシリーズによる選択する力の詳細）

クロスオーバー・マイクロコントローラの革新的な世界を深く掘り下げます。i.MX RTシリーズがどのように最高のマイクロコントローラとプロセッサをシームレスに組み合わせ、プロジェクト開発に卓越した柔軟性とスピードをもたらすかがわかります。

サインインしてホワイトペーパーをダウンロード

音声制御および顔認識のためのNXP EdgeReady i.MX RTソリューション

NXP EdgeReady MCUベースのターンキー・ソリューションはこのi.MX RTクロスオーバーMCUを活用し、RTOSベースのIoT製品にAlexa内蔵、ローカル音声コマンド、顔認識機能を迅速かつ容易に追加することが可能です。

すべてのNXP EdgeReadyソリューションを表示

Time-Sensitive NetworkソリューションによってインダストリアルIoTの通信問題を解決

新しいi.MX RT1180クロスオーバーMCUは、ギガビットTSN (Time-Sensitive Networking) スイッチを搭載し、時間的制約のある通信と産業用リアルタイム通信の両方に対応するリアルタイム・イーサネット・プロトコルを介したリアルタイムのネットワーキング統合を可能にします。

記事を読む

設計・リソース

MCU Minutes

ビデオ

i.MX RTクロスオーバーMCUでパフォーマンスと統合を強化できます。これらの短いビデオ・プレゼンテーションでは、NXP MCUの主な機能と利点について説明しています。

i.MXトレーニング関連資料

トレーニング

オンラインおよび対面での指導により、さらなる技能や知識を習得できます。

i.MX RTのテクニカル・サポート

コミュニティ

i.MX RTマイクロコントローラ・コミュニティ

よくある質問 (FAQ)

1. クロスオーバーMCUとは何ですか？

クロスオーバーMCUとは、マイクロコントローラの設計のシンプルさとアプリケーション・プロセッサの性能を組み合わせたものです。最大1 GHzの速度で動作するArm Cortex-MやCortex-M33などのマイクロコントローラ・クラスのCPUコアを利用しているため、ベアメタルやリアルタイム・オペレーティング・システム (RTOS) を実行できるというメリットがあります。

2. MCUはどのようにしてリアルタイム性能を実現するのですか？

内部の密結合メモリ (TCM) からの高速なコード実行と、オペレーティング・システムのオーバーヘッドを追加することなくペリフェラルや割込みに直接アクセスする機能を組み合わせることで実現します。i.MX RTクロスオーバー部品は、リアルタイム・プロセッサとIOの要件を維持しながら、Zephyrなどの高度なRTOSを同時に実行できます。ユーザーには、「両方の長所」を手に入れることができるというメリットがあります。

3. 外部フラッシュを使用する利点は何ですか？

コスト

フラッシュ・メモリを部品の外部に移動することで、お客様がアプリケーション要件に適したさまざまな市販のコンポーネントから選択できます。ユーザーは、複数のベンダーからフラッシュを柔軟に調達できるうえに、アプリケーションの要件とコスト目標に合わせて容量を調整することができます。

ブートの柔軟性

i.MX RTクロスオーバーMCUは、外部フラッシュからeXecute in Place (XiP) を行うことも、外部フラッシュを、RAMにコードをコピーするためのストレージとして使用することもできます。さらに、SDカードなどのメディアからブートすることもできます。FlexSPIインターフェースは、シングル、クワッド、オクタルDDRモードなど、さまざまなデバイスとインターフェースに対応しています。また、製品が常に確実にブートし、堅牢なOTAアップデート・メカニズムを実装できるようにするためにブート・リカバリ・ソースを追加するオプションもあります。

速度

i.MX RTクロスオーバーMCUは、キャッシュ・メモリとメモリ保護を備えています。そのため、外部フラッシュから実行しても、パフォーマンスが低下することはありません。

4. メモリ増設オプションにはどのようなものがありますか？

RT10xxなどのデバイスには、市販のSDRAMを追加するための従来型の外部メモリ・コントローラ (EMC) が搭載されています。RT1020、RT1040、RT1050、RT1060、RT1170のEVKは、EMCを介してメモリを増設する方法のデモを実行します。

FlexSPIポートを介してメモリを増設することもできます。クワッドまたはオクタルDDRインターフェースを備えたPSRAMのオプションもあります。これの例はRT685とRT595 EVKで確認できます。PCB設計をよりシンプルにするために、シンプルな4ビット・インターフェースでメモリを増設することも可能です。

5. このファミリをサポートするRTOS/言語は何ですか？

i.MX RTファミリは、FreeRTOSやZephyrなど、主要なすべてのRTOSでサポートされています。MCUXpresso SDKには、FreeRTOSの例がいくつか含まれています。NXPは、Zephyrコミュニティに積極的に貢献している設立/プラチナ・メンバです。すべてのi.MX RT EVKのボード・サポート・パッケージは、Zephyrソース・ツリーにあり、管理が活発に行われています。

6. i.MX RTシリーズのペリフェラルにはどのようなものがありますか？

i.MX RTクロスオーバーMCUは、CAN、SPI、I²C、イーサネットなどの一般的なペリフェラルをすべて搭載しています。i.MX RTファミリの中には、ユニークなペリフェラルを搭載しているものもあります。一部の部品は、より高度なHMIインターフェースとなる、2.5Dグラフィックス・アクセラレーションを備えたMIPIディスプレイ・インターフェースを搭載しています。i.MX RT600は、最大8つのデジタル・マイク、多数のI2Sインターフェースをサポートし、大容量のオンチップSRAMと600MHz HiFi4 DSPコプロセッサを搭載したオーディオ向け部品です。RT10xxは、興味深いUSBユース・ケースのために2つの高速USBポートを実装しています。もう1つのユニークなペリフェラルは、内部ペリフェラル・クロスバー (XBAR) です。ペリフェラル機能の高度なチェーン接続を可能にし、CPUの介入を最小限に抑えて複雑なIO処理をオフロードします。

i.MX RTクロスオーバーMCUは、MIPI I3Cインターフェースを実装したRT500、RT600、RT1180で最新のインターフェース標準をサポートしています。FlexIOを使用して、カメラ・インターフェースやディスプレイ・インターフェースなど、独自のさまざまなシリアルまたはパラレル・インターフェースを作成することができます。

ショッピング・カート

i.MX RTクロスオーバーMCU

i.MX RTシリーズ製品

Unlocking Versatility: Discover the Power of Choice with The i.MX RT Series（汎用性を解き放つ：i.MX RTシリーズによる選択する力の詳細）

音声制御および顔認識のためのNXP EdgeReady i.MX RTソリューション

Time-Sensitive NetworkソリューションによってインダストリアルIoTの通信問題を解決

設計・リソース

i.MX RTのテクニカル・サポート

よくある質問 (FAQ)

コスト

ブートの柔軟性

速度

関連ドキュメント

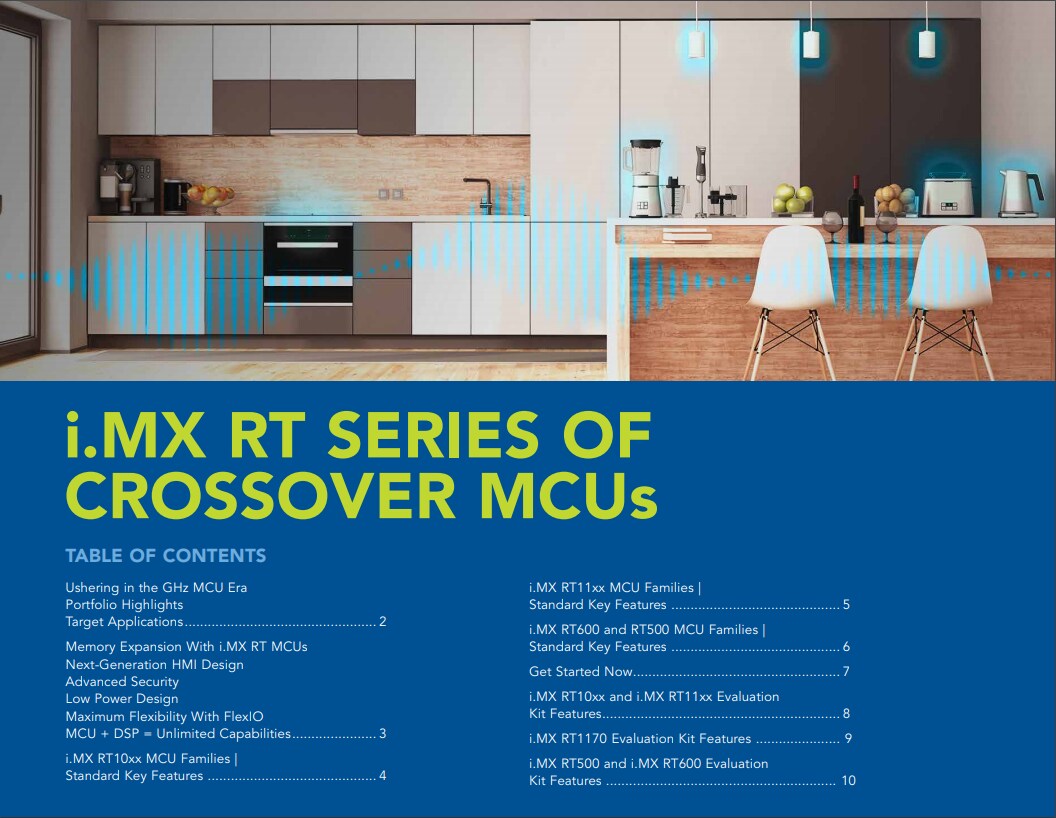

i.MX RTのパンフレット
