GreenBox 3リアルタイム開発プラットフォーム

GREENBOX-3 製造開始前

画像にカーソルを合わせると拡大表示されます。

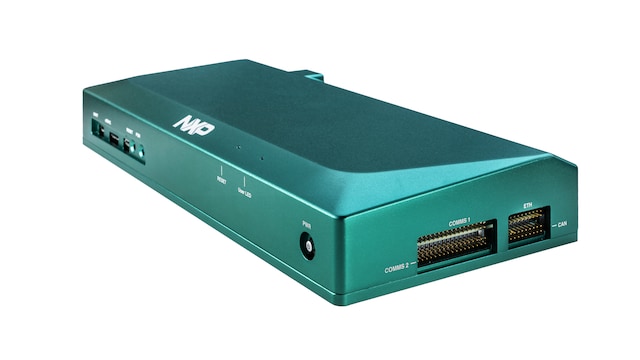

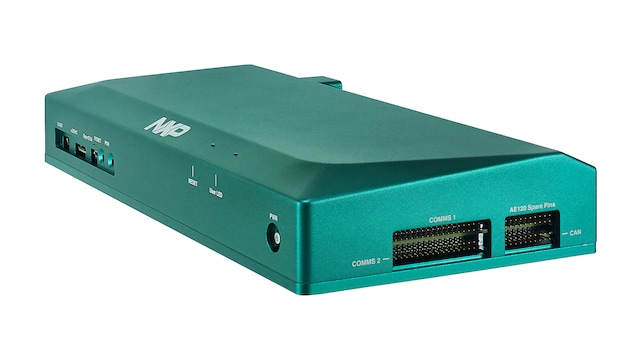

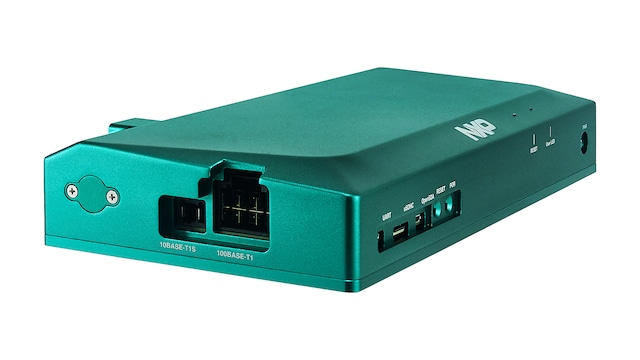

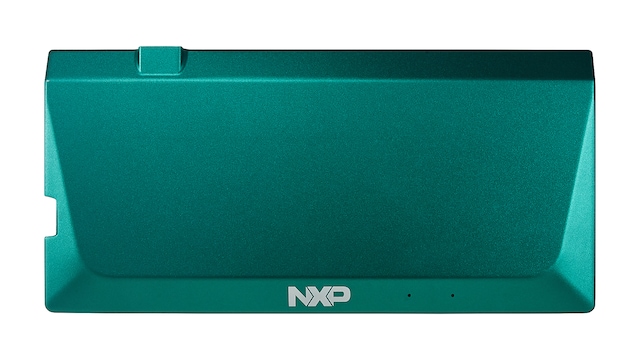

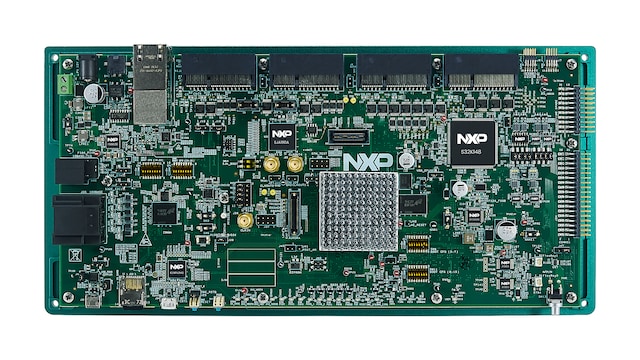

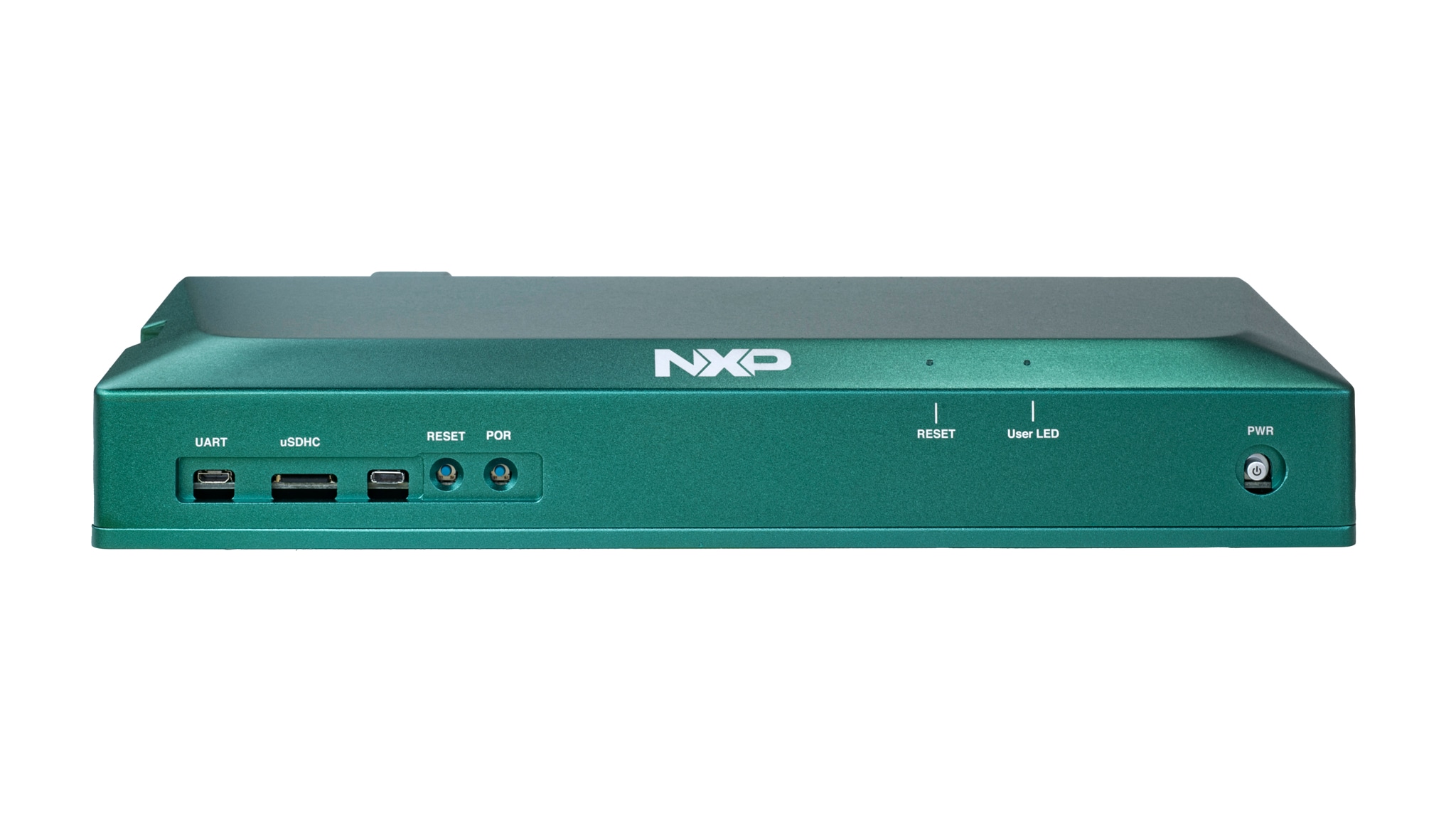

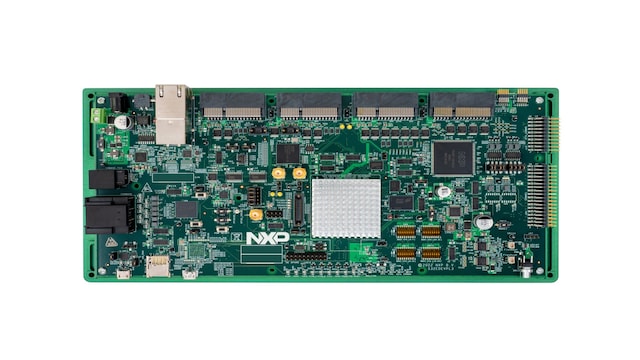

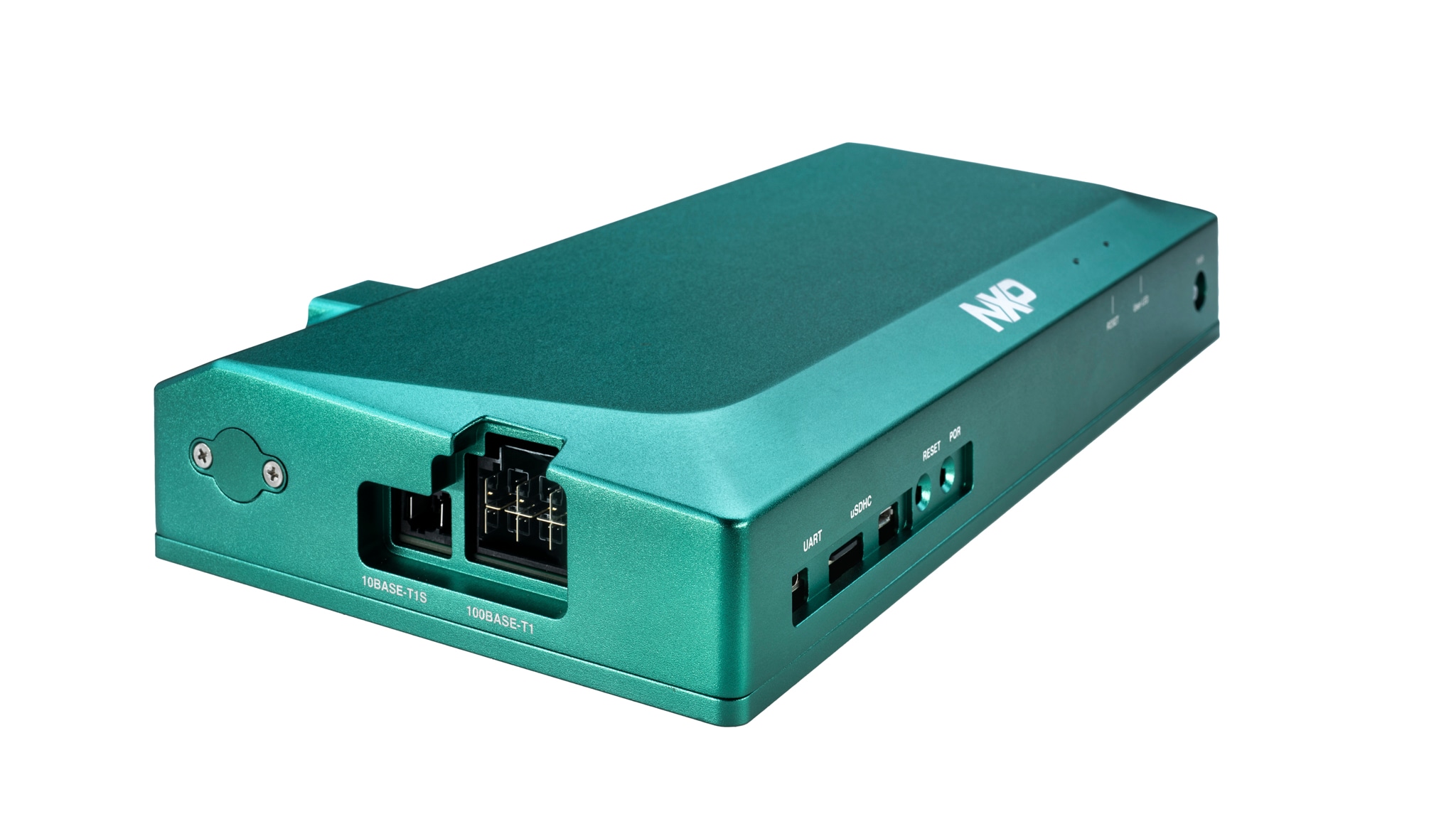

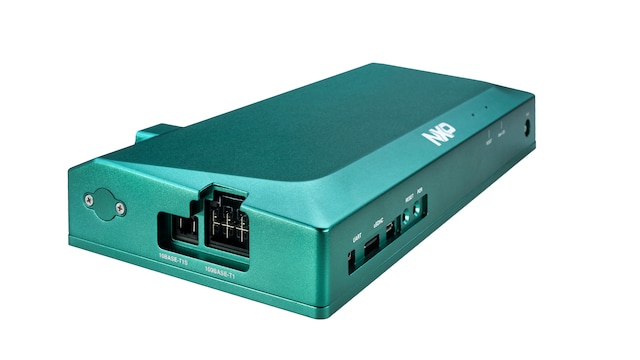

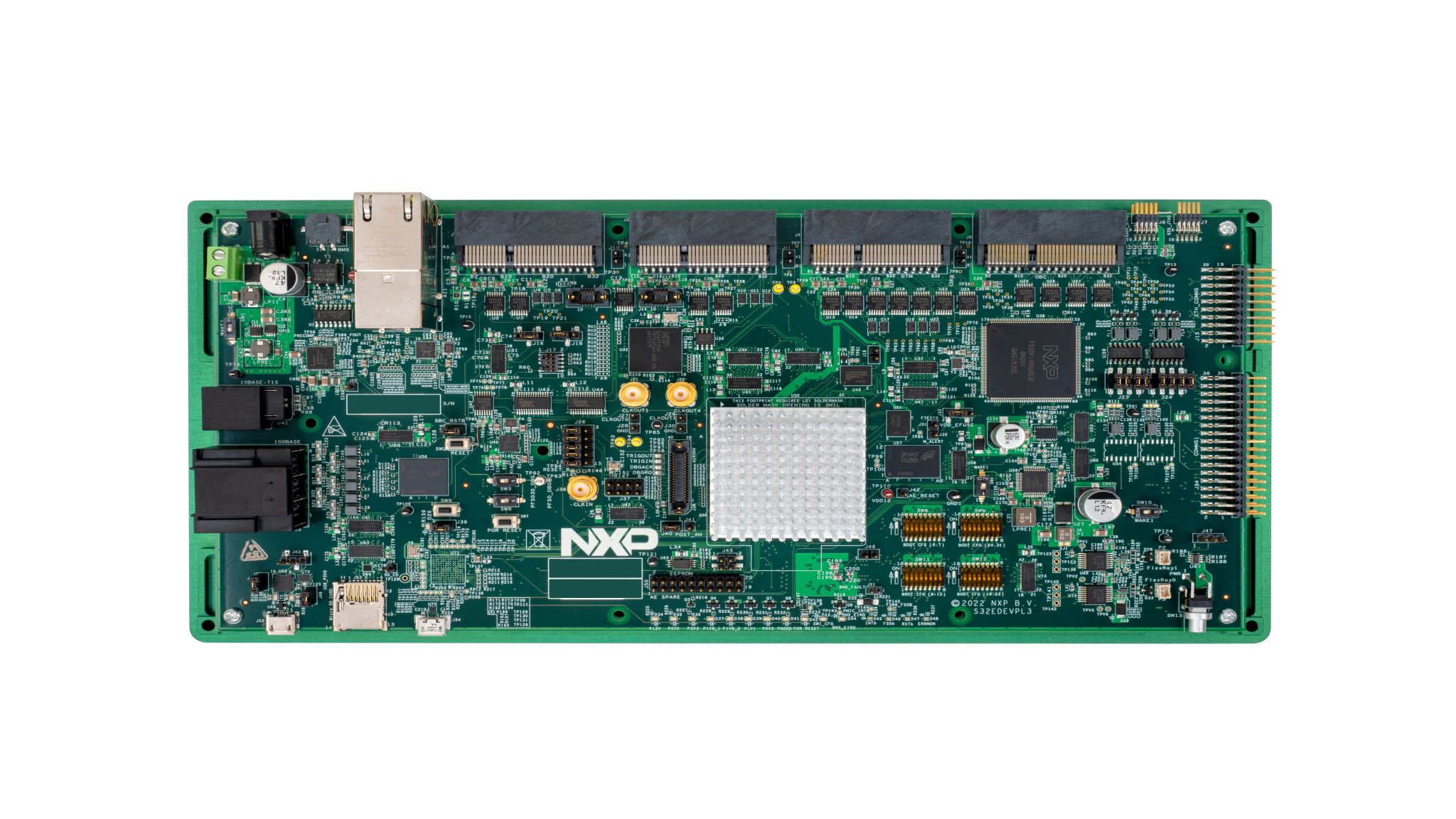

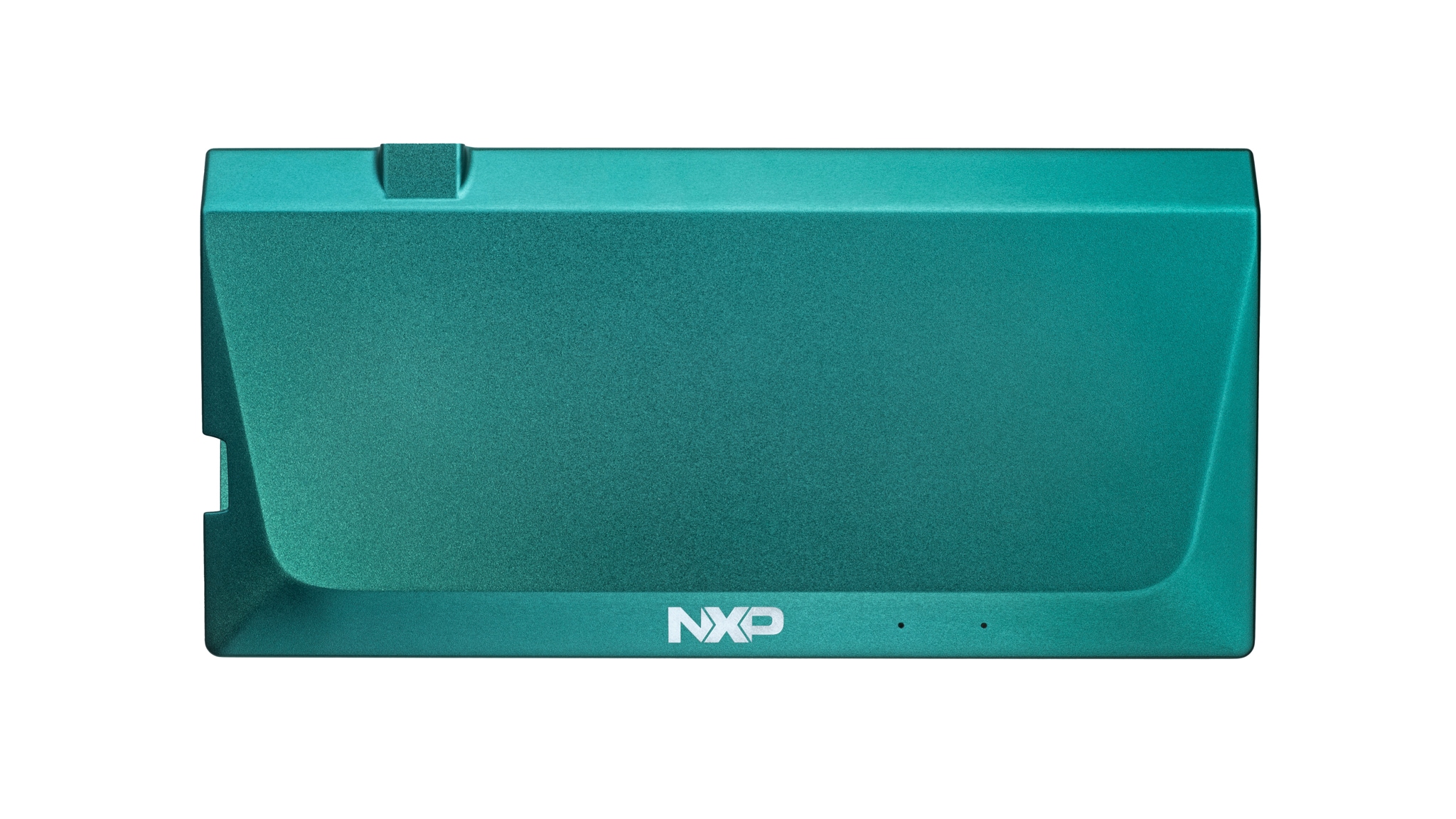

GreenBox 3は、S32Z2/E2高性能リアルタイム・プロセッサ向けの汎用開発プラットフォームであり、堅牢な筐体にプロセッシング、ペリフェラル、ネットワーク、およびコネクティビティ・インターフェースを統合しています。

GreenBox 3は、ビークル・ダイナミクス 、バッテリーおよびエネルギー・マネジメント、モータ・インバーター制御、集中型/ドメイン/ゾーンの各アーキテクチャ向けの電力変換など、統合型および分離型のリアルタイム・アプリケーションの開発やデモに最適です。

ブロック図

GreenBox 3リアルタイム開発プラットフォームのブロック図

GreenBox 3 Real-Time Development Platform Block Diagram
図を取得する PDF

対応製品

インターフェース

車載イーサネット・スイッチおよびネットワーク・コントローラ

  • SJA1110: Multi-Gig Safe and Secure TSN Ethernet Switch with Integrated 100BASE-T1 PHYs

オートモーティブLINソリューション

  • TJA1124: Quad LIN Commander Transceiver for In-Vehicle Subnetworks

FlexRayトランシーバ

  • TJA1081B: FlexRay™ノード・トランシーバ - クランプ30

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K1: S32K1 車載向け汎用マイクロコントローラ

S32Z / S32E リアルタイム・プロセッサ

  • S32E2: S32E2 アクチュエーション・サポートを搭載した安全でセキュアな高性能リアルタイム・プロセッサ
  • S32Z2: S32Z2 安全でセキュアな高性能リアルタイム・プロセッサ

特長

プロセッサ

  • S32E288リアルタイム・プロセッサ

マイクロコントローラ

  • S32K148汎用マイクロコントローラ

メモリ

  • 32 MBの内蔵フラッシュ・メモリ
  • 2 GBのLPDDR4 DRAM
  • 32 GBのeMMC 5.1フラッシュ・メモリ
  • 1 kb (128 B) のシリアルEEPROM
  • microSDスロット

通信

  • CANアクセラレータ：柔軟な低レイテンシの通信エンジン (FlexLLCE)

ネットワーク

  • SJA1110A 10ポート車載TSNイーサネット・スイッチ
  • TJA1448デュアル高速CAN
  • TJA1081 FlexRay
  • 専用のデュアル・モータ制御およびバッテリー・マネジメント回路とコネクタ
    • MC33664 BMS向け絶縁型ネットワーク用高速トランシーバ

イーサネット・インターフェース

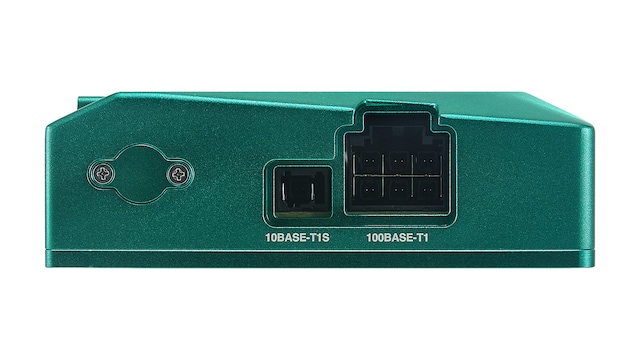

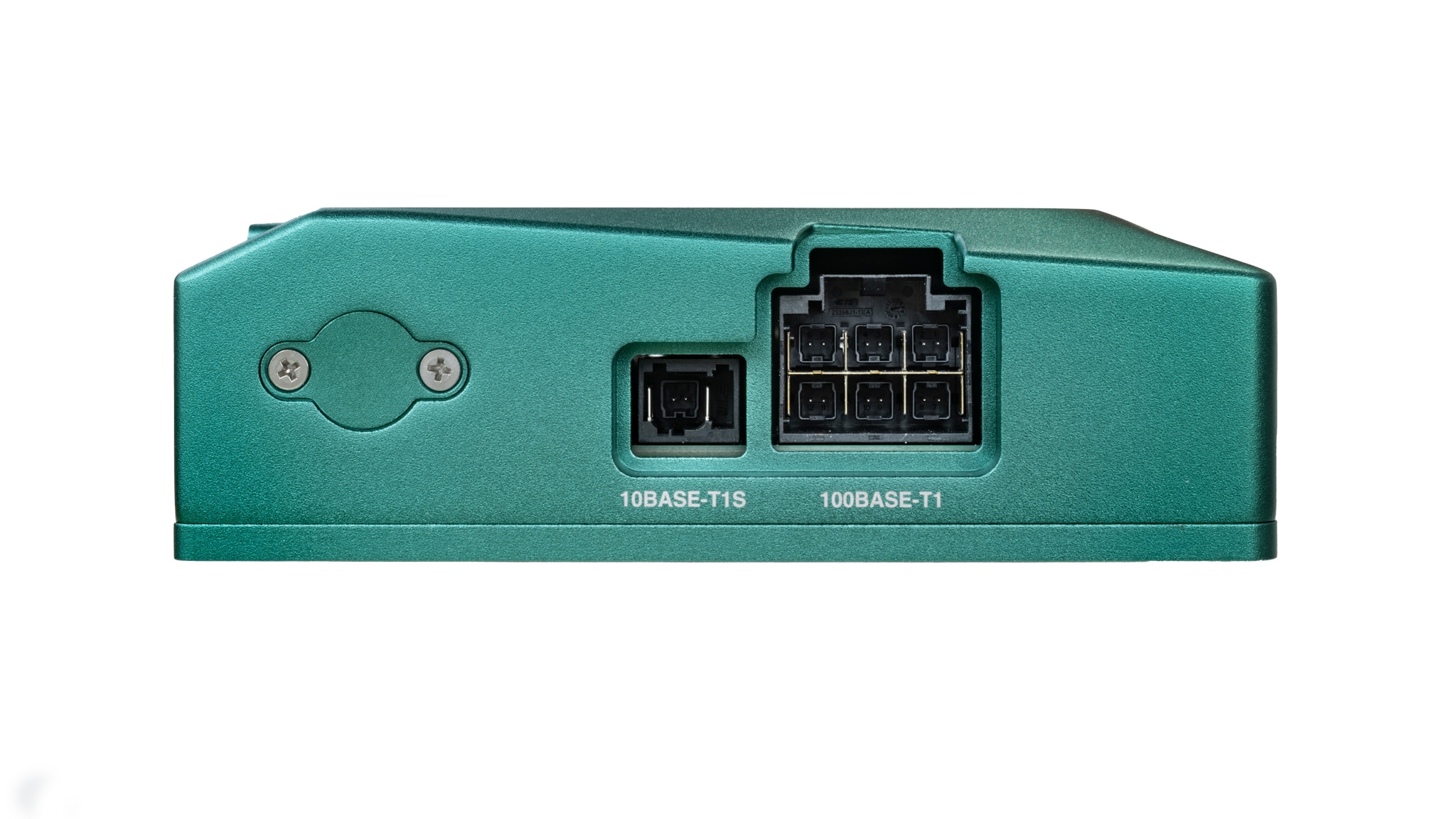

  • 10Base-T1S、6x TJA1103、6x TJA1120

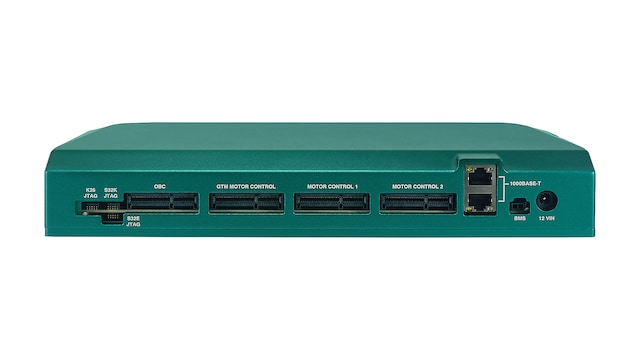

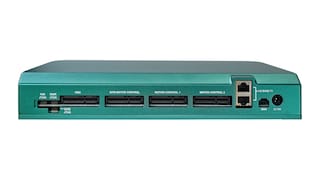

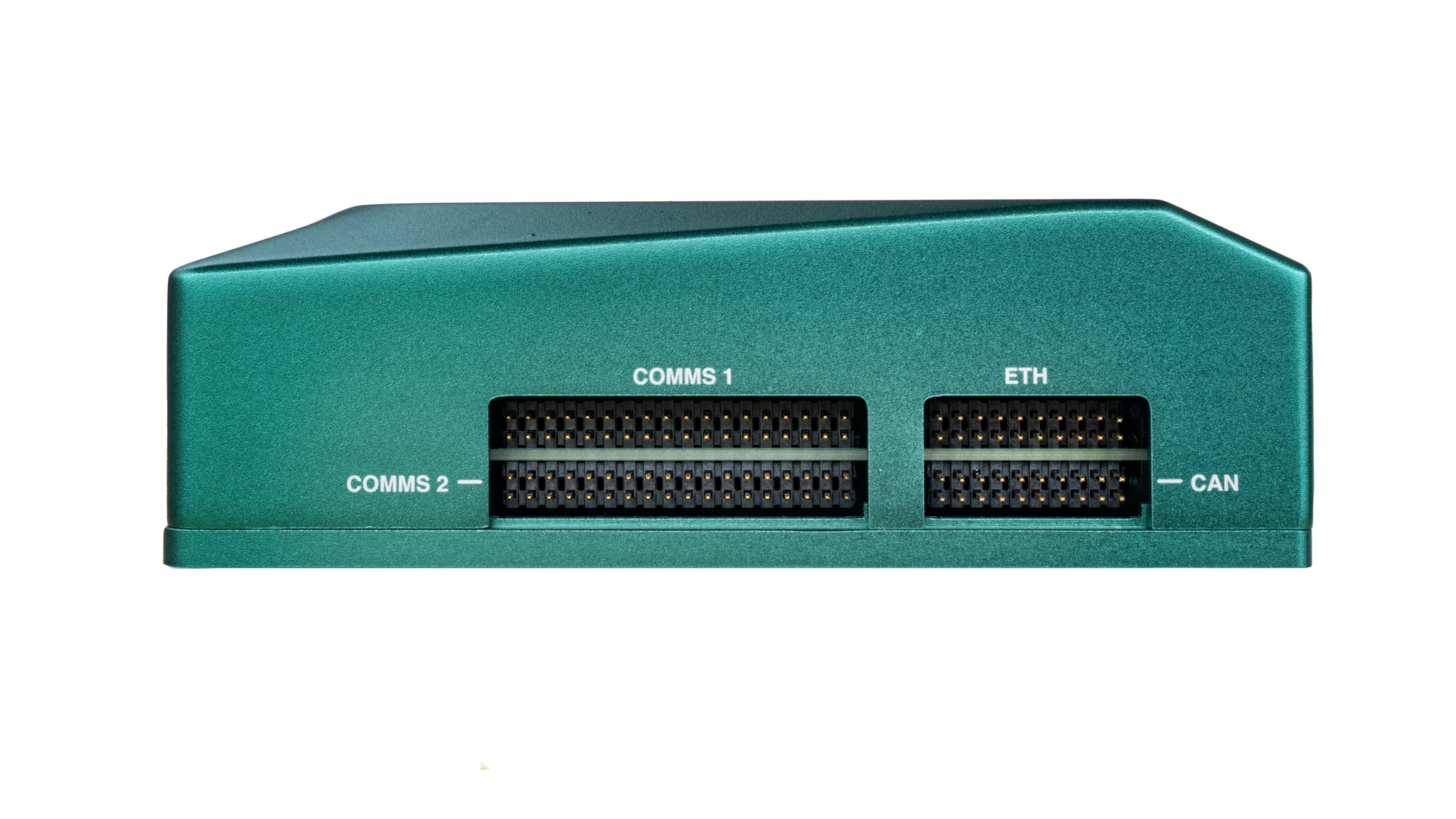

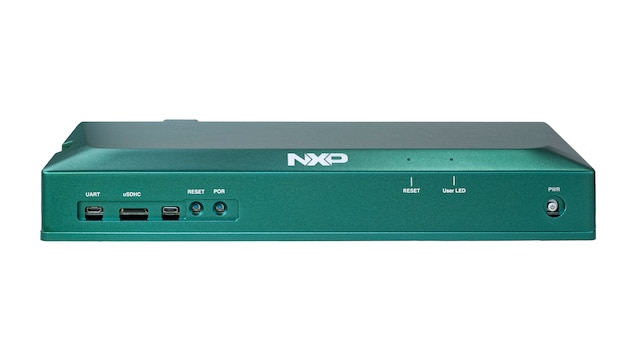

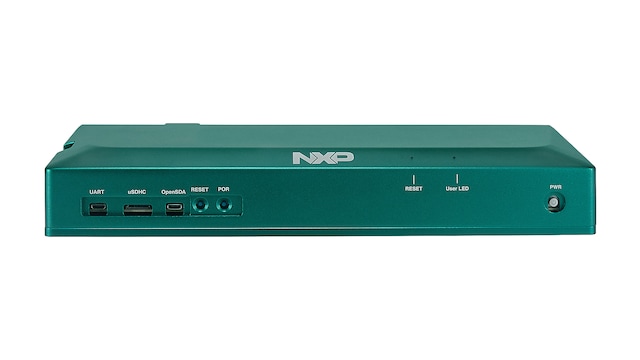

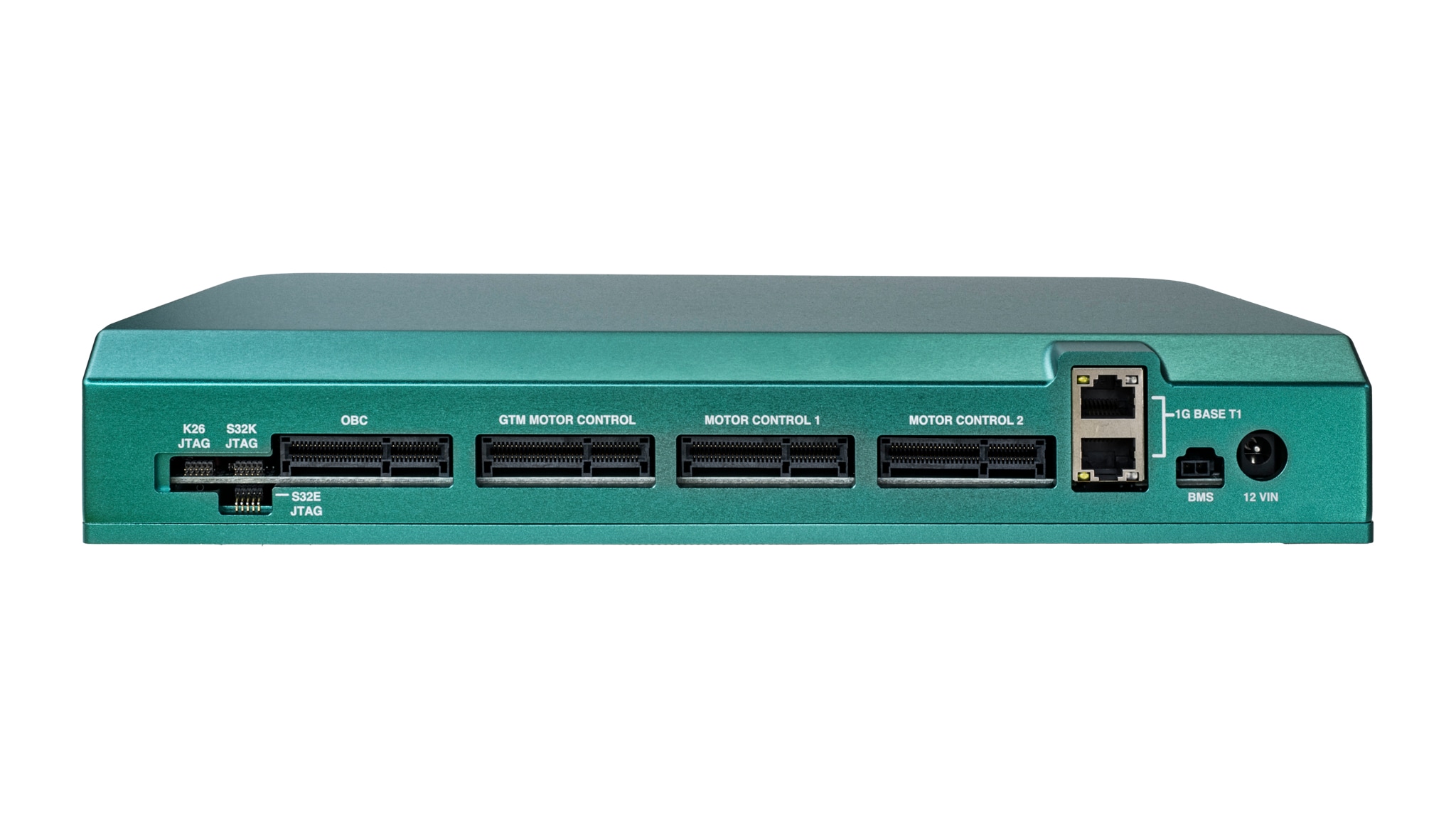

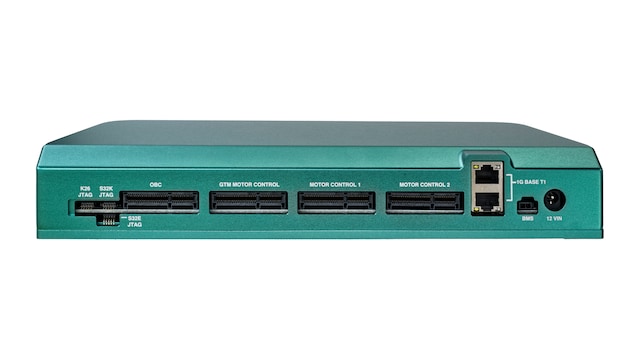

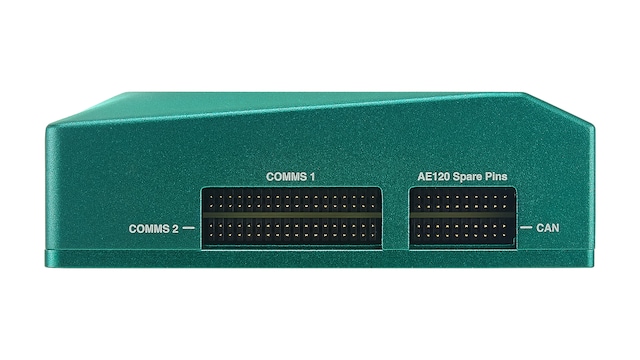

コネクタ

  • 通信インターフェース：
    • CAN FD、CAN XL、FlexRay、LIN、SENT、その他のインターフェース：DSPI、I3C、DSPI、PSI5、SPI、UART、Zipwire、JTAGおよびOpenSDAデバッグ・インターフェース、Auroraトレース・インターフェース

電源

  • +12 Vdc入力（完全に制御されたスイッチング電源付き）
    • パワー・マネジメント (FS26/FS86/PF5030)

セーフティ

  • 高度なセーフティ機能と故障復旧
  • ASIL Dアプリケーションに対するISO 26262:2018認定

もっと見る
