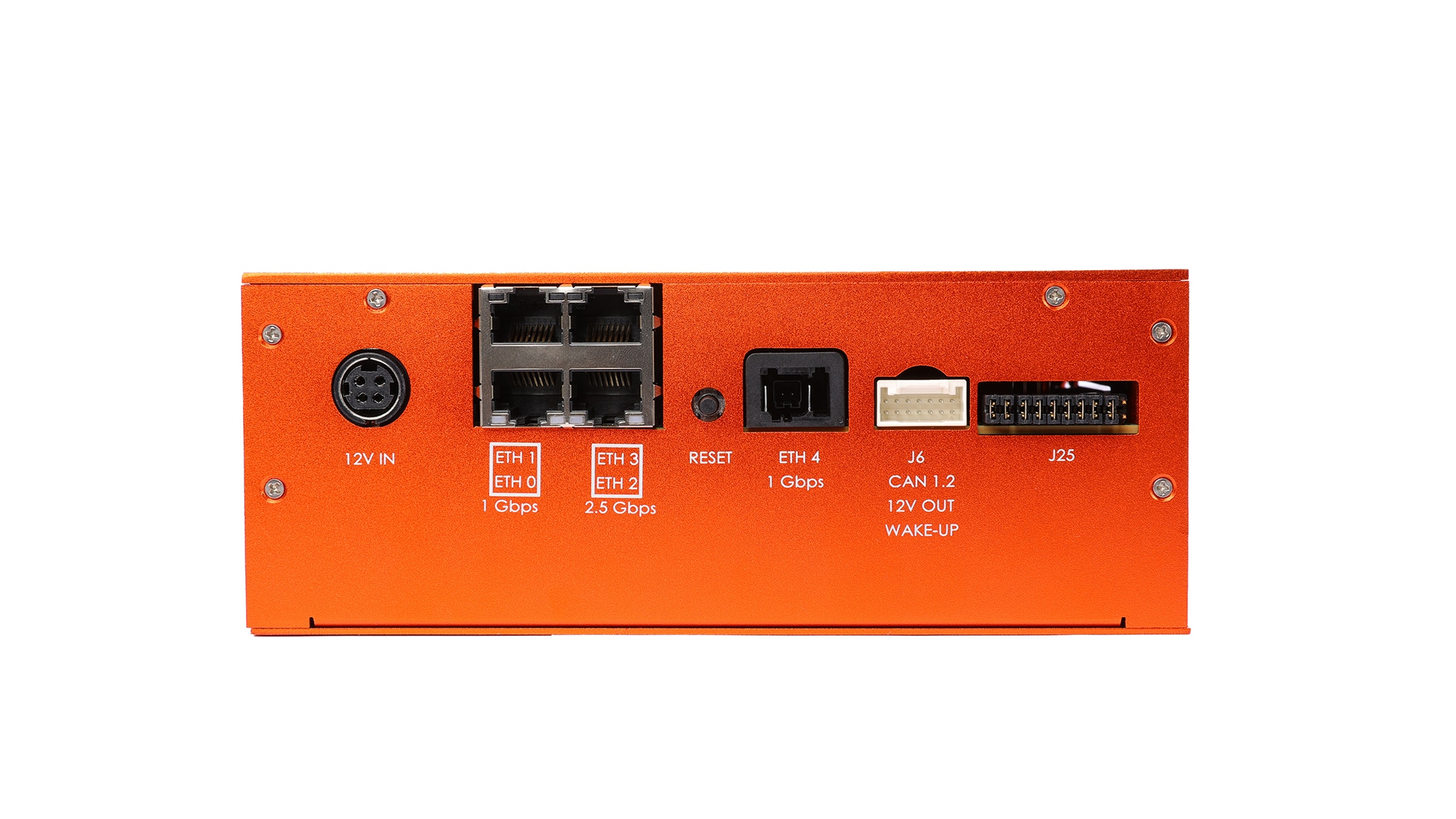

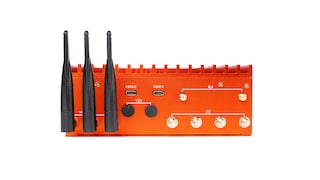

OrangeBox Automotive Connectivity Domain Controller Development Platform

ORANGEBOX 製造開始前

画像にカーソルを合わせると拡大表示されます。

The OrangeBox is a comprehensive development platform providing extensive secure wireless connectivity to develop automotive solutions that meet the connectivity domain or zonal controller requirements. OrangeBox incorporates the scalable i.MX 8XLite applications processor, an S32K safety co-processor, and the wireless connectivity required to implement secure car access, V2X, Wi-Fi, Bluetooth® LE, UWB and cellular connectivity between the vehicle and the outside world in a secure and safe manner.

The OrangeBox platform helps accelerate time to market through its upgradability, using standard interfaces to address the ever-changing standards in wireless and cellular connectivity, global positioning and radio tuner requirements as well as providing reference schematics for hardware design and a comprehensive software offering with fully integrated driver support.

ブロック図

OrangeBox Systems

OrangeBox Systems Block Diagram
図を取得する PDF

対応製品

インターフェース

CANシグナル改善

  • TJA1463: スリープ・モード対応のCANシグナル改善機能トランシーバ

セキュアCANトランシーバ

  • TJA1153: Secure HS-CAN Transceiver with Sleep Mode

車載イーサネット・スイッチおよびネットワーク・コントローラ

  • SJA1110: Multi-Gig Safe and Secure TSN Ethernet Switch with Integrated 100BASE-T1 PHYs

車載用イーサネットPHY

  • TJA1103: TJA1103、ASIL B準拠車載イーサネット100BASE-T1 PHYトランシーバ

プロセッサ＆マイクロコントローラ

i.MX 8アプリケーションプロセッサ

  • iMX8XLite: テレマティクス、V2X、産業用制御向けi.MX 8XLiteアプリケーション・プロセッサ

S32K 車載汎用MCU

  • S32K1: S32K1 車載向け汎用マイクロコントローラ

パワーマネージメント

PMIC

  • PF7100: 7-Channel Power Management Integrated Circuit for High Performance Applications, Fit for ASIL B Safety Level

セーフティSBC

  • FS5600: 電圧モニタとウォッチドッグ・タイマを備えた車載用デュアル降圧レギュレータおよびコントローラ
  • UJA1169ATK: Mini High-Speed CAN System Basis Chip

ワイヤレス・コネクティビティ

DSRCセーフティ・モデム

  • SXF1800: Secure Element IC for V2X Communication
  • SAF5400: RoadLINK® SAF5400 Single Chip Modem for V2X

Trimension® UWB

  • NCJ29D5: Trimension™ NCJ29D5：車載アプリケーション向けUWB IC

Wi-Fi®＋Bluetooth®＋802.15.4

  • 88Q9098: 2.4/5 GHzデュアルバンド2x2 Wi-Fi® 6 (802.11ax) + Bluetooth® 5.3車載ソリューション

センサ

加速度センサ

  • FXLS8967AF: ±2g/±4g/±8g/±16g、低消費電力12ビット・デジタル加速度センサ

セキュリティ＆認証

セキュア・カーアクセス

  • NCJ38A: Automotive-Qualified Embedded Secure Element (SE)

オーディオ

ハイブリッド・オーディオ＆ラジオ

  • SAF4000: Multi-Standard Software Defined Radio Processor With Integrated Audio

もっと見る

Features

Processing

  • i.MX 8DXL 2x Arm Cortex-A35 cores; 1x Cortex-M4F Core
  • S32K144 Cortex-M4F Core

Wireless Communications

  • Wi-Fi 6 and Bluetooth
  • Cellular (4/5G)
  • DSRC V2X
  • Secure Access (Bluetooth LE 6.0 and UWB)
  • Precision Global Positioning (GNSS)
  • Radio Tuner (AM/FM/DAB/HD)

Networking

  • 1 Gbps Ethernet
  • CAN

Safety and Security

  • Secure Elements
  • Dedicated HSM (hardware security module) and V2X accelerators

Size and Weight

  • 293 x 209 x 52 (mm)
  • ~2.5 (Kg)
