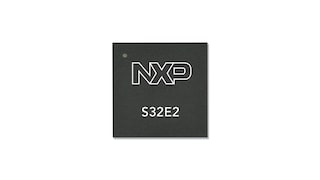

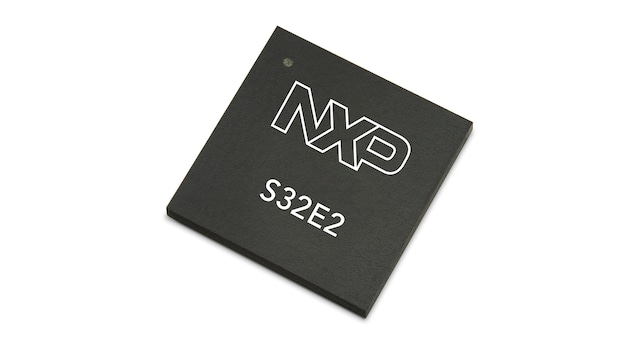

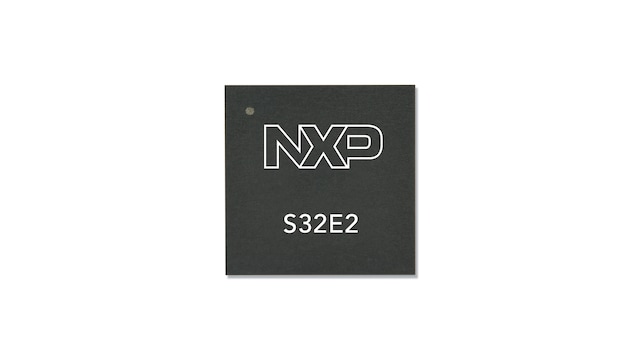

S32E2 アクチュエーション・サポートを搭載した安全でセキュアな高性能リアルタイム・プロセッサ

S32E2 製造開始前

画像にカーソルを合わせると拡大表示されます。

S32E2高性能リアルタイム・プロセッサは、多様なリアルタイム・アプリケーションの統合を加速し、電気自動車 (xEV) の制御とスマート・アクチュエーションをサポートします。S32E2プロセッサは、ソフトウェア・デファインド・ビークルの実現に役立ち、ソフトウェア統合の複雑さを軽減しながら、セーフティとセキュリティを強化します。

16 nmのS32E2プロセッサは、リアルタイム処理およびDSP/ML処理に、ハードウェア仮想化、スケーラブルな不揮発性メモリ、柔軟な拡張メモリのサポート、ネットワーク・アクセラレーションを組み合わせています。これらのプロセッサは、サイバーセキュリティに関するISO/SAE 21434認証とASIL D機能安全に関するISO 26262認証を取得したプロセスに従って開発されています。S32E2プロセッサは、セーフティ処理とドメインおよびゾーン制御を目的としたS32Z2プロセッサとの間でソフトウェア互換性があります。

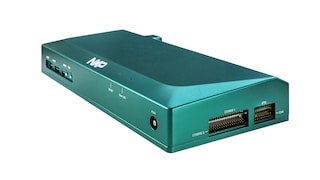

S32E2プロセッサは、GreenVIP車載統合プラットフォーム・ソフトウェアおよびGreenBox 3開発プラットフォームに対応し、強力なパートナー・エコシステムによってサポートされています。

ブロック図

図を選択する。:

S32E2リアルタイム・プロセッサ

S32E2 Safe and Secure High-Performance Real-Time Processors with Actuation Support

S32Z / S32Eリアルタイム・プロセッサ・ソフトウェア

S32Z and S32E Real-Time Processors Software Block Diagram
図を取得する PDF

特長

プロセッサ

  • 柔軟なスプリット/ロック構成により最大1 GHzで動作する8個のArm® Cortex®-R52コア：
    • 2個のデュアルコア・ロックステップ・コアを含むクラスタ x 2
    • 2個のデュアルコア・ロックステップ・コアを含むクラスタ x 1、および4個のコアを含むクラスタ x 1
    • 4個のコアを含むクラスタ x 2
  • Arm Cortex-R52の各コアにArm Neon™ SIMDテクノロジを搭載
  • ロックステップArm® Cortex®-M33システム・マネージャ・コア
  • DSP/MLプロセッサ (25 GFLOPS)

メモリ

  • 19 MB SRAM
  • 最大64 MBの内蔵フラッシュ・メモリ
  • NORフラッシュ（x1、x4、x8）およびHyperRAM™メモリ用QSPI x 2
  • SDカード/SDIOおよびeMMC NANDフラッシュのサポート
  • DRAMおよびフラッシュ・メモリ用のLPDDR4インターフェース（3.2 GB/秒）によるメモリ拡張
  • プロセッサのダウンタイムをゼロに抑えるオンザフライのOver-the-Air (OTA) アップデートをサポート

通信

  • CANアクセラレータ：24個のCAN 2.0/CAN FDインターフェースを備えた柔軟な低レイテンシの通信エンジン (FlexLLCE)

ネットワーク

  • 内蔵TSN (Time-Sensitive Networking) ギガビット・イーサネット・スイッチ (NETC3)
  • 10/100 Mbps MII/RMIIおよび100/1000 Mbps RGMIIをサポートするイーサネットMAC x 2

タイマ

  • 複合タイマ・ユニット（Complex Timer Unit：CTU）
  • 拡張モジュール型I/Oサブシステム（Enhanced Modular I/O Subsystem：eMIOS）x 2
  • オプションの複合タイマ (GTM 4.1)

セーフティ

  • 高度なセーフティ機能と故障復旧
  • プロセッサは、サイバーセキュリティに関するISO/SAE 21434認証とASIL D機能安全に関するISO 26262認証を取得したプロセスに従って開発されています。

セキュリティ

  • 信頼の基点 (RoT) を提供する統合ハードウェア・セキュリティ・エンジン (HSE)
    • セキュア・ブート、セキュリティ・サービス、および鍵管理
  • 公開鍵インフラストラクチャとサイドチャネル攻撃への耐性
  • CAN、QSPI、およびLPDDR4インターフェースの専用暗号アクセラレータ
  • プロセッサは、サイバーセキュリティに関するISO/SAE 21434認証とASIL D機能安全に関するISO 26262認証を取得したプロセスに従って開発されています。

その他

  • AEC-Q100グレード1デバイス、最大-40～150°C（接合部）をサポート

もっと見る
