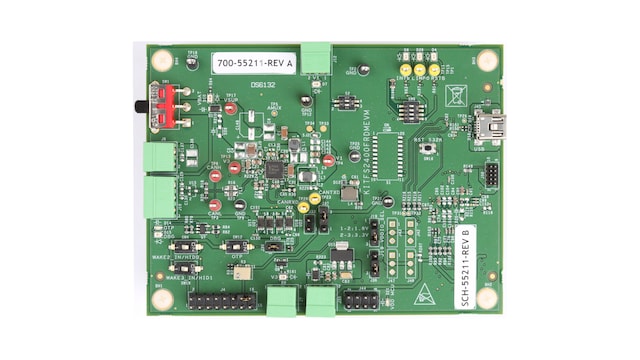

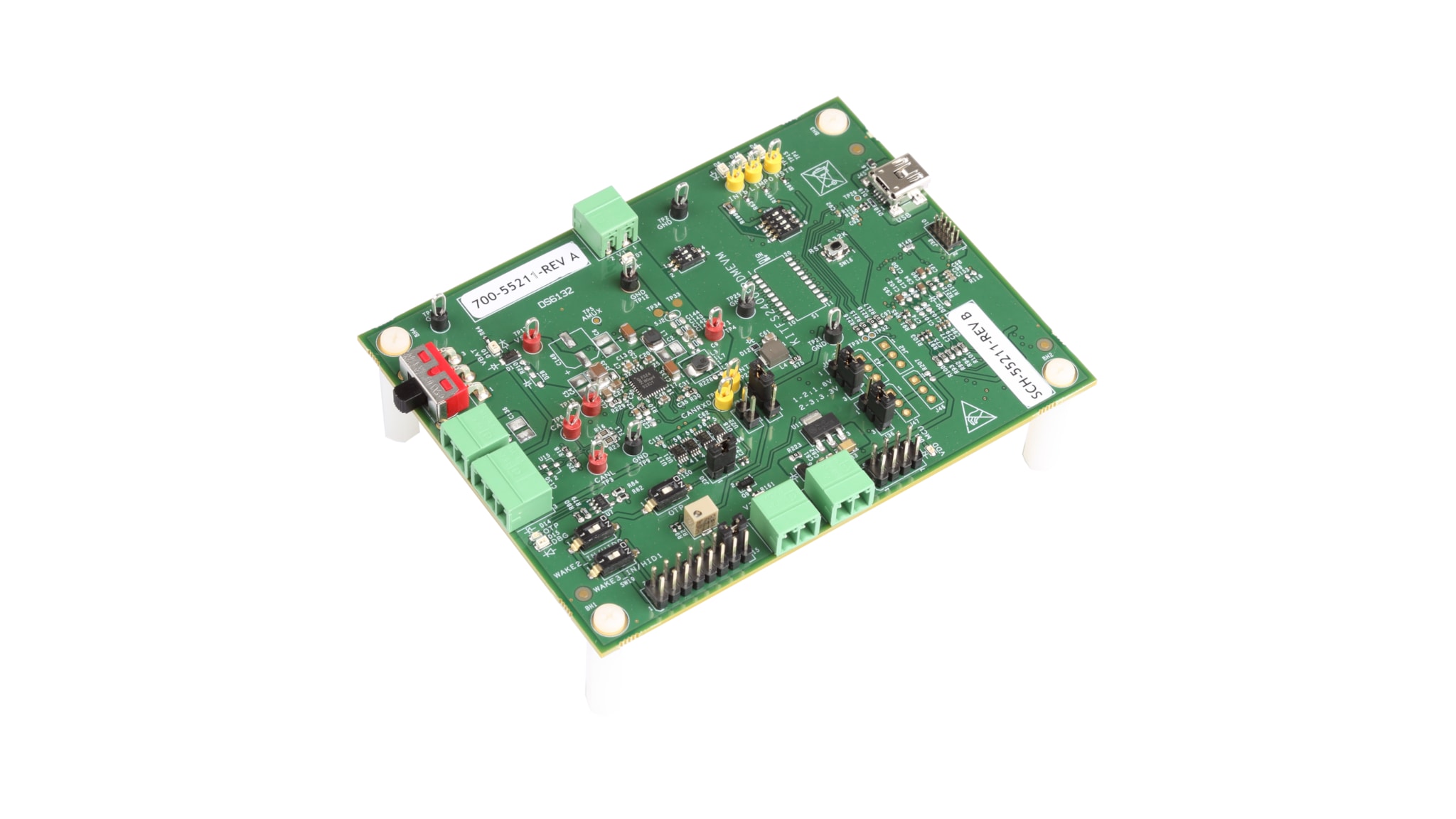

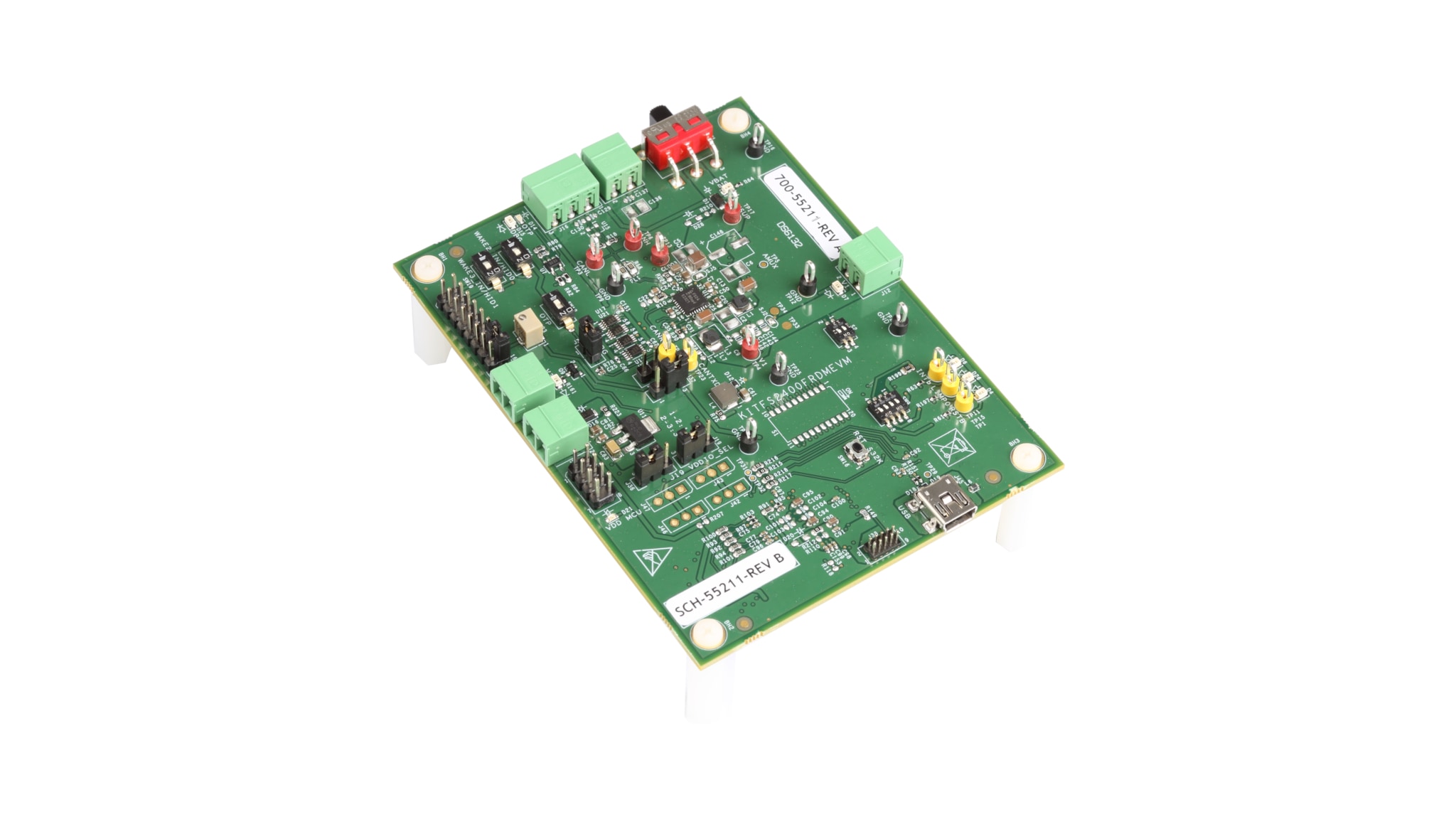

FS2400セーフティSBC評価ボード

KITFS2400FRDMEVM

画像にカーソルを合わせると拡大表示されます。

お客様はKITFS2400FRDMEVMを利用して、 FS2400ファミリのデバイスを容易に開発できます。対象となるのは12 V車載アプリケーションです。このツールはスタンドアロン・モードで使用可能で、USBインターフェースで制御することができます。SPIコマンドは、NXP GUIソフトウェアで簡単に制御できます。

このボードには上位互換製品が実装されています。ボードにはんだ付けされたFS240xは、2回のOTPヒューズ・プログラミングを実行できます。または、OTPエミュレーション・モードで必要な数の構成をテストすることが可能です。

対応製品

パワーマネージメント

セーフティSBC

  • FS24: ASIL Bに適合した、車載アプリケーション専用セーフティ・ミニCAN FD SBC

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K1: S32K1 車載向け汎用マイクロコントローラ

特長

コネクティビティ

  • S32K144 MCUを搭載しているため、ソフトウェアGUI（SPIバス、IO、セーフティ出力、デバッグ、AMUX、レギュレータへのアクセス）に簡単に接続できるUSB接続と、レジスタのアクセス、OTPエミュレーション、ヒューズ・プログラミングに対応するUSB接続が可能

パワー・マネジメント

  • VBAT電源はPhoenixコネクタまたはUSBから供給
  • V1出力1.9 V～5 V、最大400 mA
  • V3出力3.3 Vまたは5.0 V、最大150 mA

一般仕様

  • LIMP0外部セーフティ・ピン

サポート

  • デバッグ・モード・アクセス
  • OTPヒューズ・プログラミング
  • デジタル信号に容易にアクセスできるコネクタ

コンポーネント

  • 信号またはレギュレータの状態を示すLED
  • 外部VMONをテストするためのアナログ可変抵抗

購入オプション

KITFS2400FRDMEVM-Image

クリックして展開

  • KITFS2400FRDMEVM
    アクティブ

  • FS2400 Safety SBC Evaluation Board.

  • キットの内容：

    • KITFS2400FRDMEVMボード
    • 電源コネクタ
    • USB miniケーブル
  • $160.03 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 12
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
