Evaluation Kit – Valves Controller SoC

KITVALVECNTLEVM アクティブ

画像にカーソルを合わせると拡大表示されます。

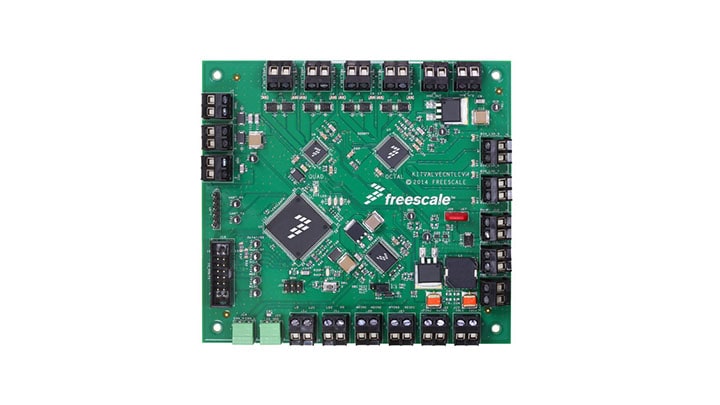

The KITVALVECNTLEVM is a valve controller evaluation kit composed by the Octal valve controller SoC (MC34SB0800) and the Quad valve controller SoC (MC34SB0410), with an MCU (S12- 16 bit) and a system basic chip (MC33903) designed for the industrial hydraulic and pneumatic system.

Thanks to the plug and play evaluation module controlled by a friendly graphical user interface, the user can evaluate quickly and easily the performance of these products and build their own system in a short time.

対応製品

パワーマネージメント

ローサイド・スイッチ

  • MC34SB0410: Quad Valve Controller System on Chip
  • MC34SB0800: Octal Valve Controller System on Chip

Features

Through this Plug and Play Kit can Control

  • Each device separately or together
  • High Side Safe Switch
  • (x12) Valve Drivers in regulated or PWM mode
  • DC Motor output by SPI or an external pin
  • High side driver for general purpose
  • (x3) Low side drivers for general purpose
  • (x6) ADC input

Also can Monitor

  • Duty-cycle applied on the valve drivers
  • Current value on the valve drivers
  • Overcurrent detection
  • Open Load detection
  • Over temperature detection
  • Valve driver state in real time
  • Die temperature
  • Internal voltage regulator
  • ADC input value

購入オプション

KITVALVECNTLEVM-Image

クリックして展開

  • KITVALVECNTLEVM
    アクティブ

  • Evaluation Kit- Anti-lock Braking System (ABS) and Electronic Stability Programme (ESP).

    • KITVALVECNTLEVM Hardware
    • Quick Reference Guide
  • JP¥ 29,274
  • の数量に対して 1
    • 在庫: 保留中の在庫
カートに入れる
