高速CAN/LIN搭載第2世代SBC

MC33903
アクティブ

NXPのMC33903は、第2世代のシステムベーシス・チップ製品ファミリの一部であり、数多くの機能と拡張されたモジュール設計を兼ね備えています。

  • MC33903は、MCU向けおよびセンサやCANトランシーバなどの集積回路向けの高度なパワー・マネジメント・ユニットとして機能します
  • ローカルおよびバスの障害診断、保護機能、およびフェイルセーフ動作モードを備えた、拡張高速CANインターフェース（ISO 11898-2/5準拠）を内蔵。
  • このSBCには、LIN出力ピン・スイッチ付きLIN 2.1インターフェースを1つまたは2つ搭載した製品、および非搭載の製品があります。

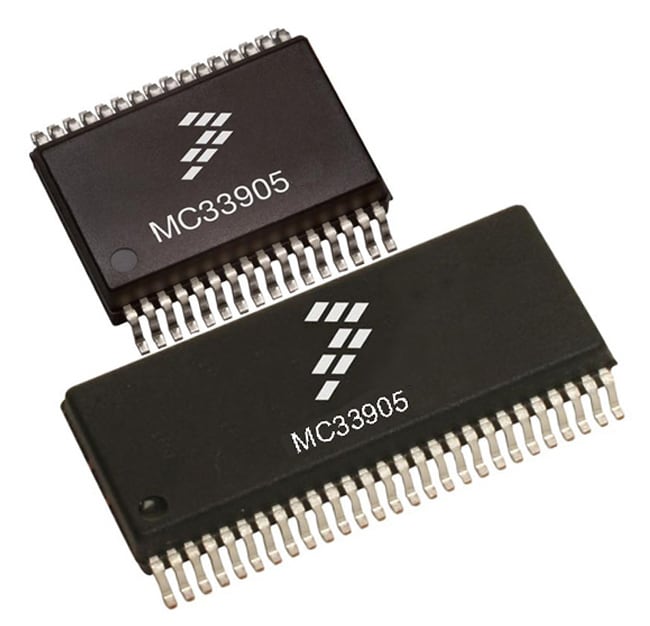

製品画像を見る

ブロック図

MC33903のバッテリー・マネジメント

MC33903 Internal Block Diagram
図を取得する PDF

特長

主な特長

  • MCU用の5.0 Vまたは3.3 V電圧レギュレータ（部品番号により選択可能）、外部PNPトランジスタを使用して電流容量の拡張および消費電力の分散が可能
  • 電圧/電流/温度保護機能
  • 低消費電力モード時の超低消費電流
  • CANドライバ用の完全に保護された組込み5.0 Vレギュレータ
  • 複数の低電圧検出機能により、さまざまなMCUの仕様およびシステム動作モード（クランキングなど）に対応
  • SPI構成可能で過電流検出および低電圧保護機能を備えた、追加IC向け5.0 Vまたは3.3 V補助レギュレータ
  • デバイス内部のアナログ信号および電源モニタリング用のMUX出力ピン（MC33903B3/5を除く）
  • SPI、MCU、ECUへの高度な電力供給、および重要なピンの診断および監視
  • 低消費電力モードにおける複数のウェイクアップ・ソース：CANまたはLINバス、I/O遷移、自動タイマ、SPIメッセージ、およびVDD過電流検出
  • ボーレート40 kb/s～1.0 Mb/sに適合する、ISO 11898-5準拠の高速CANインターフェース

購入/パラメータ

8 結果

マッチしていない 14 NRND

パーツ

説明を表示

注文

コンピュータ支援設計 モデル

状況

製品機能

標準価格

パッケージタイプ

パッケージ端子数

データ・レート（最大）（Kbps）

電源電圧 [最小] (V)

電源電圧 [最大] (V)

インターフェースと入力制御

Ambient Operating Temperature (Min to Max) (℃)

MCZ33903D3EK
データ・シート

アクティブ

—

1K @ US$3.15

HSOP32

32

—

—

—

—

—

MCZ33903D5EK
データ・シート

アクティブ

comm transceivers, linear regulators, system basis chip

1K @ US$3.15

HSOP32

32

1000.0

5.5

28

SPI / SPI

-40 to 125

MCZ33903DD3EK
データ・シート

アクティブ

comm transceivers, linear regulators, system basis chip

1K @ US$3.48

SSOP32

32

1000.0

5.5

28

SPI / SPI

-40 to 125

MCZ33903DD5EK
データ・シート

アクティブ

comm transceivers, linear regulators, system basis chip

1K @ US$3.48

SSOP32

32

1000.0

5.5

28

SPI / SPI

-40 to 125

MCZ33903DP3EK
データ・シート

アクティブ

comm transceivers, linear regulators, system basis chip

1K @ US$2.97

SSOP32

32

1000.0

5.5

28

SPI / SPI

-40 to 125

MCZ33903DP5EK
データ・シート

アクティブ

comm transceivers, linear regulators, system basis chip

1K @ US$2.97

SSOP32

32

1000.0

5.5

28

SPI / SPI

-40 to 125

MCZ33903DS3EK
データ・シート

アクティブ

comm transceivers, linear regulators, system basis chip

1K @ US$3.23

SSOP32

32

1000.0

5.5

28

SPI / SPI

-40 to 125

MCZ33903DS5EK
データ・シート

アクティブ

comm transceivers, linear regulators, system basis chip

1K @ US$3.23

SSOP32

32

1000.0

5.5

28

SPI / SPI

-40 to 125
