Development Board for MC56F81xxx Digital Signal Controllers

MC56F81000-EVK

画像にカーソルを合わせると拡大表示されます。

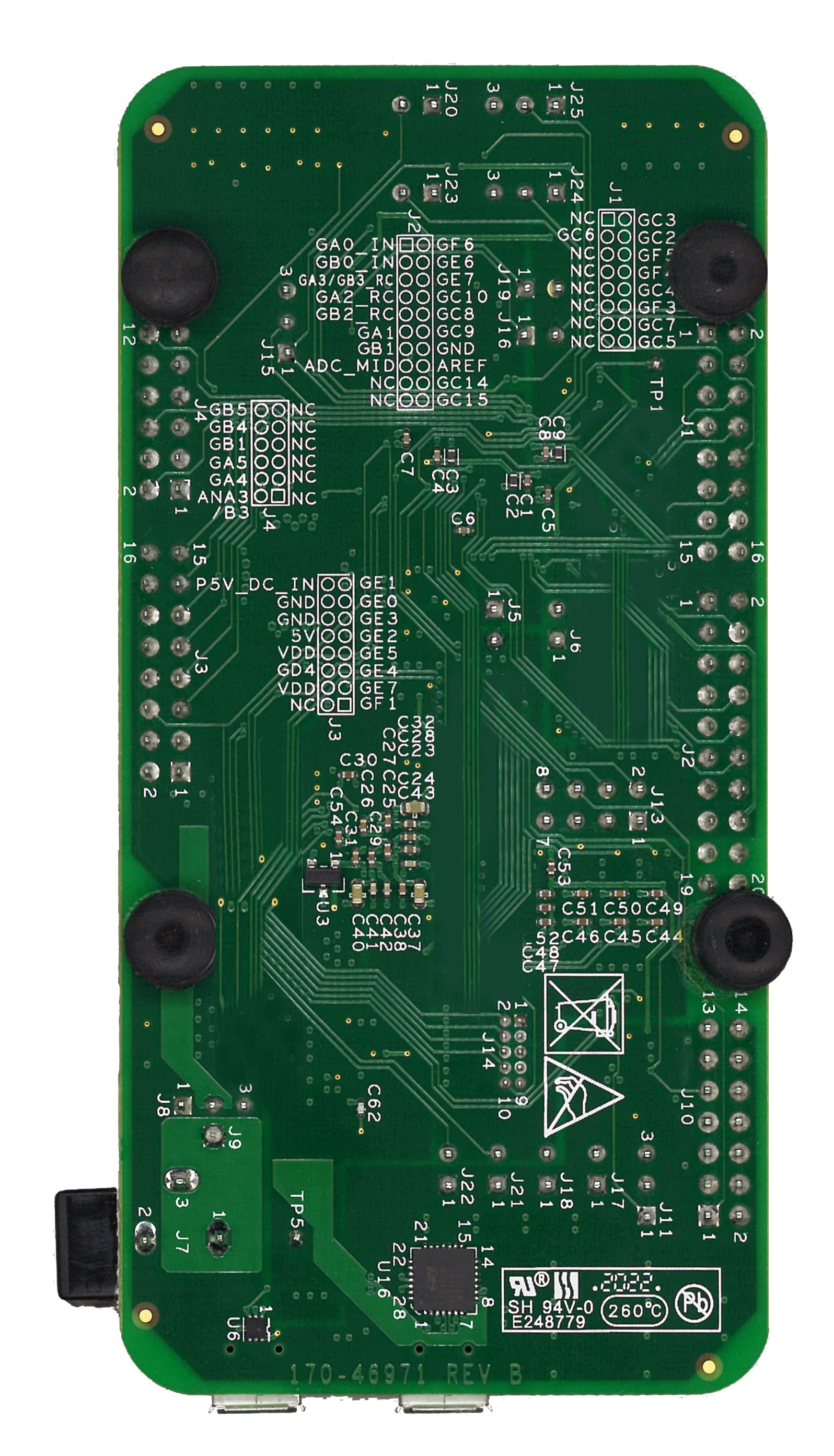

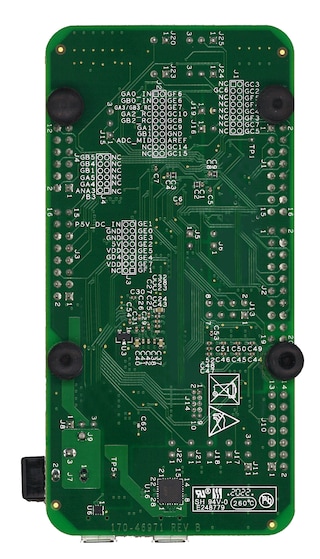

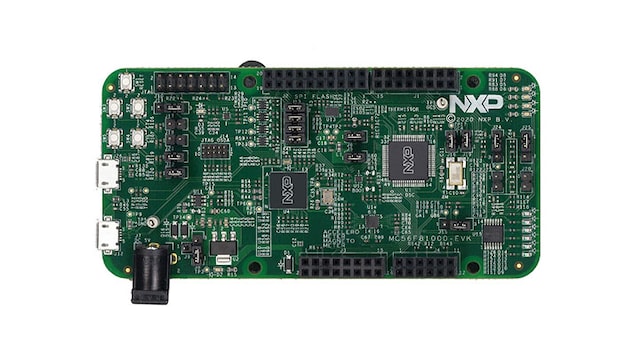

The MC56F81000-EVK is an ultra-low-cost development platform for digital signal controller MC56F81xxx MCU.

The kit is form-factor compatible with the Arduino™ R3 pin layout and features ROM bootloader supporting SCI and LPIIC. The MC56F81000-EVK features onboard OpenSDA circuit enabling debugging and programming with CodeWarrior.

Peripherals enable rapid prototyping, including a 6-axis digital accelerometer and magnetometer to create full eCompass capabilities, 6 buffered LEDs including PWM signals, 4 user LEDs, 4 user push_buttons for direct interaction, two OPAMP external feedback circuits, an SPI interfaced Flash memory and a USB to UART bridge circuit.

ブロック図

図を選択する。:

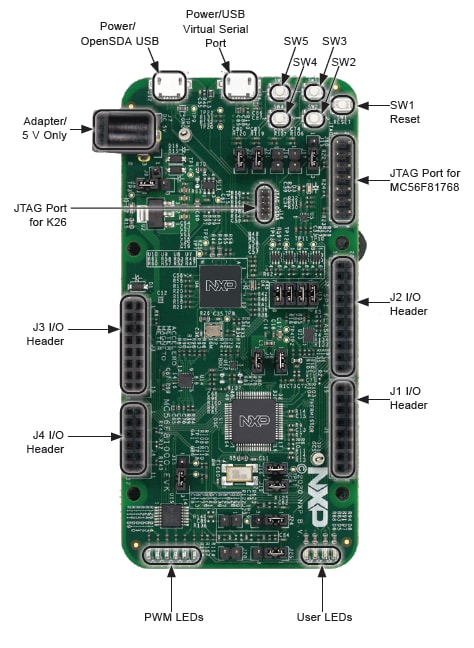

MC56F81000-EVK Call out

MC56F81000-EVK Call Out

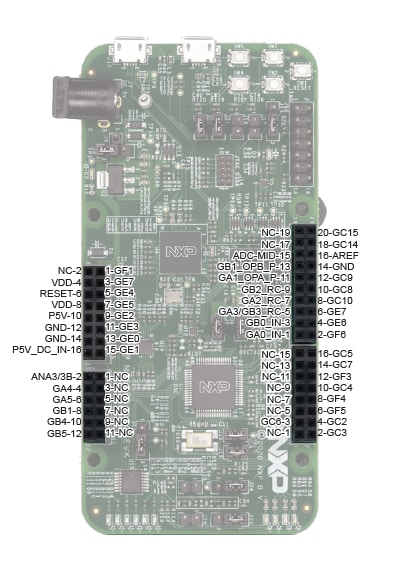

MC56F81000-EVK Pin out

MC56F81000-EVK Pin Out
図を取得する PDF

対応製品

プロセッサ＆マイクロコントローラ

32ビット56800EX/EFコア

  • MC56F81xxx: Up to 100MHz Digital Signal Controllers with DSASS and Operational Amplifier

Features

Microcontroller

    MC56F81768

  • DSP56800Ex core @100 MHz in fast mode
  • 128 kB flash, 20 kB data/program RAM
  • 2 x 12-bit ADCs
  • One high-resolution eFlexPWM with up to 12 PWM outputs, including 8 channels with 312 ps resolution NanoEdge placement
  • 1 x QuadTimer up to 4 16-bit timers of large flexibility
  • 1 x quadrature decoder
  • 1 x 12-bit DAC
  • 4 x comparators
  • 2 x operational amplifiers, programmable gain up to x16
  • Crossbar
  • 64 LQFP

Power Management

    Flexible power supply options:

  • OpenSDA USB
  • Virtual serial port USB
  • External 5 V adapter
  • External 5 V input from Arduino connector

Connectivity

  • USB interface with micro-AB USB connector
  • Virtual serial port
  • Easy access to MCU input/output through Arduino™ R3 compatible I/O connectors

Sensors

  • FXOS8700CQ accelerometer and magnetometer

Debug

  • On-board OpenSDA circuit that supports programming and debugging with CodeWarrior
  • 14-pin JTAG port to connect with standalone programmer

Support

  • Eclipse IDE - CodeWarrior for MCUs MCUX Config Tools - a graphic tool to configure peripherals and provide stationeries within CodeWarrior Software development Kit (SDK)

もっと見る

購入オプション

MC56F81000-EVK-Image

クリックして展開

  • MC56F81000-EVK
    アクティブ

  • Development Board for MC56F81xxx Digital Signal Controllers.

  • $49.99 USD
  • の数量に対して 1
    • 在庫: 保留中の在庫
カートに入れる
代理店からの注文
