FreeMASTERランタイム・デバッグ・ツール

FREEMASTER

画像にカーソルを合わせると拡大表示されます。

FreeMASTERは、組込みソフトウェア・アプリケーションの実行時の設定および調整を可能にするユーザー・フレンドリーなリアルタイム・デバッグ・モニタおよびデータ可視化ツールです。FreeMASTERは幅広い車載用アプリケーションや産業用アプリケーションに適しているため、世界中の車載OEMと家電メーカーに広く採用されています。

FreeMASTERは、実行中のシステムでの変数の非割込み型監視をサポートするとともに、オシロスコープに似たディスプレイに複数の変数を標準のウィジェット（ゲージやスライダなど）またはテキスト形式のデータとして表示可能で、シンプルに使えるデータ・レコーダを実現できます。

FreeMASTERではカスタムHTML、MATLAB®、Excelや他のスクリプト可能なフレームワークとリンクし、MCUハードウェアを制御ループに組み込めます。FreeMASTERを実行するホストは、多様な通信ペリフェラルやデバッグ・チャネル経由でターゲット・システムに直接接続できます。FreeMASTERではグラフ、表形式のグリッド、ウェブ・ビューをデスクトップ・アプリケーションに直接組み込めます。FreeMASTERの接続はJSON RPC呼び出しによるネットワーク接続で行い、Python、Node.js、C/C++/C#などの言語でのクライアント実装に対応しています。このオプションは既存のChromiumブラウザ・コンポーネントと完全な互換性があり、Internet Explorerテクノロジ・ベースのレガシー・ソリューションとも優れた互換性を備えています。詳細については、FreeMASTER 3.2インストールに付属するIE移行ガイド・ホワイトペーパーを参照してください。

FreeMASTERには「FreeMASTER Lite」という新しいコンポーネントがあります。これは、WindowsまたはLinuxのホストPCで実行可能なJSON RPCプロトコル採用の軽量サービスであり、（ローカルまたはリモートのホスト・コンピュータかモバイル機器で実行される）ウェブ・ブラウザ・アプリケーション上にカスタムUIアプリケーションを実装できます。

FreeMASTER 3.1では、FreeMASTER Liteからの拡張としてNode-REDフレームワークをサポートしています。Node-REDを使用すると、イベント駆動型アプリケーションを視覚的にプログラミングできます。FreeMASTER 3.1には、JSON-RPC呼び出しを視覚的にラップしたNode-RED「ノード」一式が用意されており、FreeMASTERとNode-REDの両方をフル活用して最小限のコーディング、もしくはノー・コードでビジュアル・ダッシュボードを設計できます。

図

図を選択する。:

デスクトップ版Desktop FreeMASTERの接続オプション・ブロック図

Connectivity Options for Desktop FreeMASTER Block Diagram

FreeMASTER Liteの接続オプション・ブロック図

Connectivity Options for FreeMASTER Lite Block Diagram

車載用汎用ブロック図

Automotive General Block Diagram
図を取得する PDF

特長

リアルタイムのデータ・モニタリング

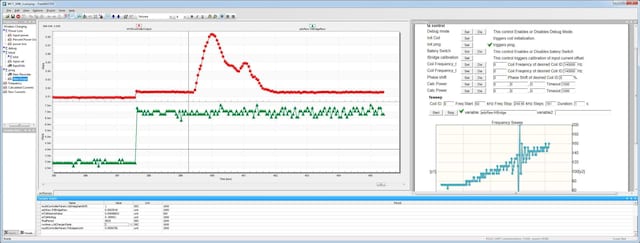

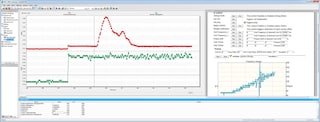

  • 同時立ち上がり/立ち下がりエッジ・トリガを搭載したリアルタイム・オシロスコープ/波形
  • マルチチャネル高速データ記録（オンボード・メモリ・オシロスコープ）
  • ユーザー定義のダッシュボードによるデータ可視化
  • ゲージ、スライダ、ボタンの各種ウィジェット
  • テキスト（名称、数値、最小値、最大値、列挙型ラベルなど）
  • 容易な画像組み込み

コントロール・パネル

  • 監視ダイアログでの変数値の直接設定
  • タイムテーブルに基づく変数値へのアクセス
  • ユーザー・コマンド/メッセージの制御
  • JavaScriptを使用したHTMLフォーム（プッシュ・ボタン、インジケータ、スライダを搭載）またはカスタムHTML5ゲージ
  • ExcelやMATLABなど、ActiveX組込みかJSON-RPCプロトコルでのスクリプティングに対応したフレームワークによる外部アプリケーション制御
  • Microsoft Edge WebView2ブラウザ・コンポーネント（ダッシュボードなどの制御アプリケーションをFreeMASTERのメイン・アプリケーション・ウィンドウに組み込んで表示）

ホスト通信のオプション

  • UART、USB/CDCシリアル通信ペリフェラル
  • CAN通信
  • TCPおよびUDPネットワーク通信
  • SWD/JTAGデバッグ接続
  • Segger RTT高速JTAG通信

各種開発プラットフォームとの統合

  • MCUXpresso SDKおよびMCUXpresso ConfigTool
  • MCUXpresso IDEおよびMCUXpresso for Visual Studio Codeとの互換性
  • Node-REDフレームワーク （視覚的にプログラミング）
  • GUI Guider設計ツールとの統合（HMIを迅速に設計）
