8ビットS08 MCU

主要製品

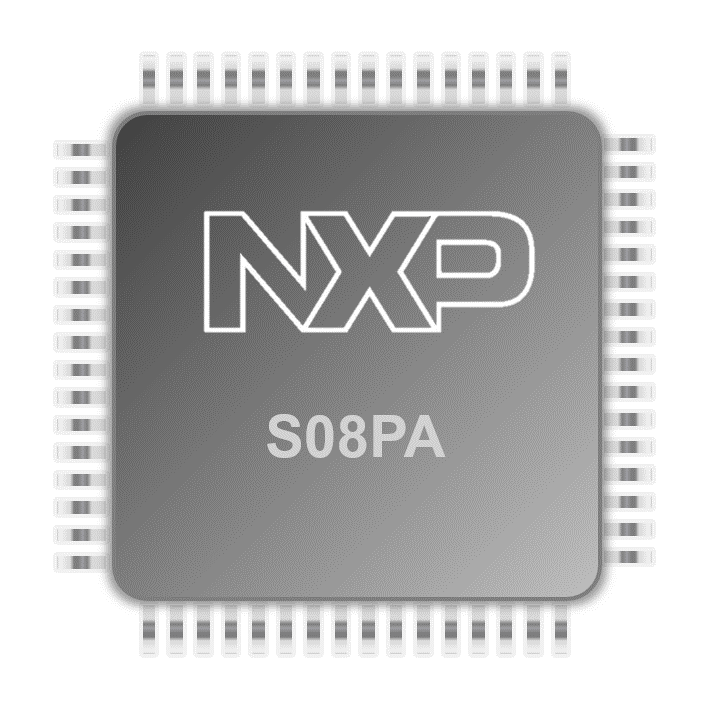

S08PAシリーズ

5 Vフル機能

2.7～5.5 V
（最大60 Kフラッシュ）、EEPROM
(アドバンストPWM、12-b ADC、ACMP
UART、SPI、l²C
-40～105°C / -40～125°C

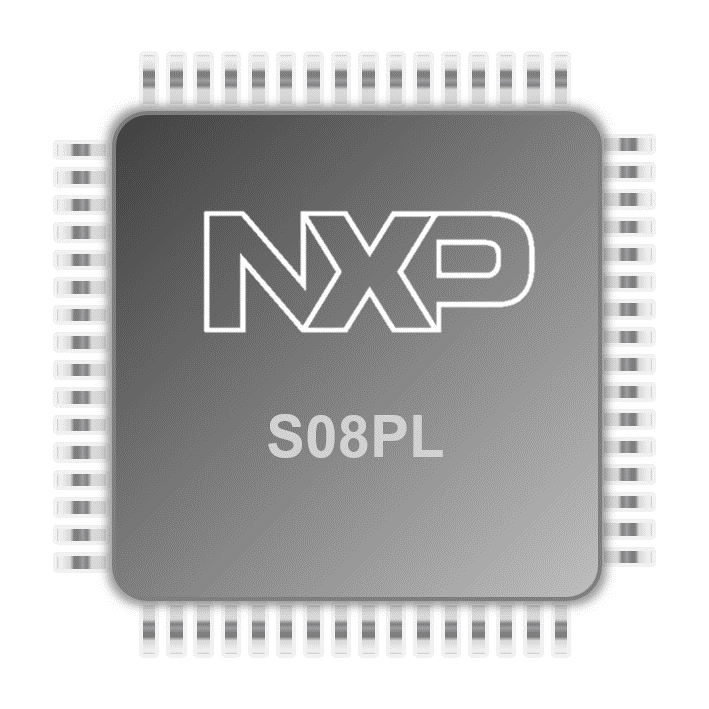

S08PLシリーズ

5 Vコスト効率

2.7～5.5 V
、最大60 Kフラッシュ、EEPROM
、標準PWM、10-b ADC
、最大3倍UART
-40～85°C

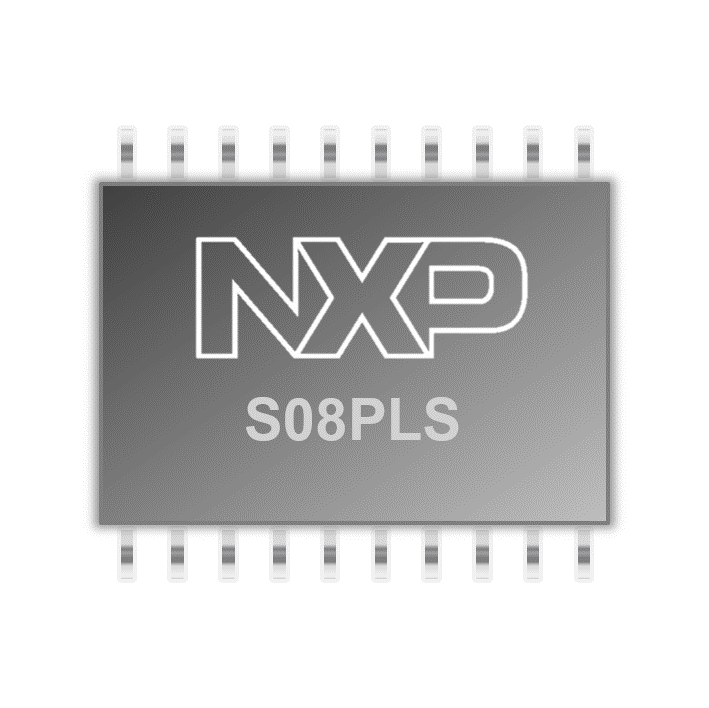

S08PLSシリーズ

5 V費用対効果

2.7～5.5 V
(最大16 Kフラッシュ
・スタンダードPWM
10-b ADC、ACMP
UART
-40～85°C)

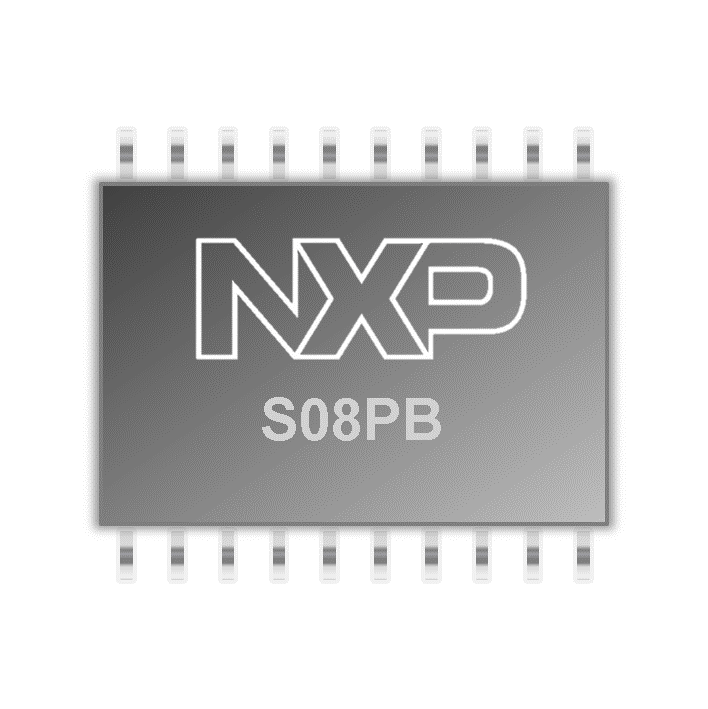

S08PBシリーズ

5 Vフル機能

2.7～5.5 V
(最大16 Kフラッシュ
12-b ADC、ACMP、OPAMP
UART、I²C
-40～105°C / -40～125°C)

堅牢なS08 MCU

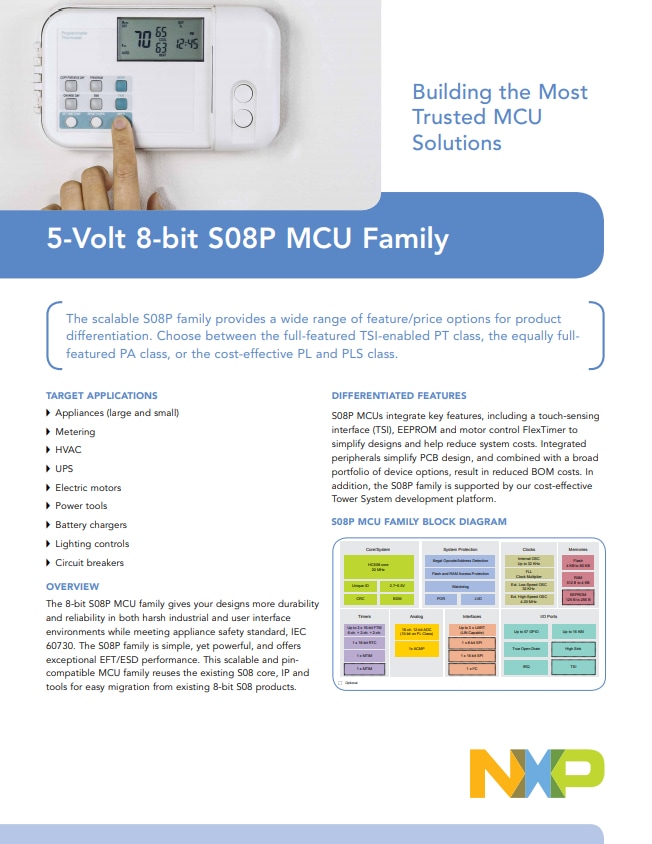

5V、8ビットS08P MCUファミリーは、過酷なユーザーインターフェースや産業環境で設計の耐久性と信頼性を高めます。

高い堅牢性を備えたS08 MCUファミリ標準の主な機能

製品	記憶	S08	タイプ	ピン数	ADC	タッチ (TSI)	インターフェース	温度範囲
S08PTシリーズ 5 Vフル機能とタッチ	8～60 kBフラッシュ 2～4 kB RAM	8ビット 20 MHz	LQFP、QFP、 TSSOP、SOIC	16-64	12-bit	対応	UART、 SPI、 I²C	最大 105 °C
S08PAシリーズ 5 Vフル機能	4～60 KBのフラッシュ 512B～4 KBのRAM	8ビット 20 MHz	LQFP、QFP、 TSSOP、SOIC、 DFN、	8-64	12-bit		UART、 SPI、 I²C	最大 125 °C
S08PBシリーズ 5 Vフル機能と豊富なアナログ	8～16 kBフラッシュ 1 kB RAM	8ビット 20 MHz	ツソップ	16-20	12-bit		I²C、 UART	最大 125 °C
S08PLシリーズ 5 Vコスト効率	4～60 KBのフラッシュ 512 B～4 KBのRAM	8ビット 20 MHz	LQFP、QFP、 TSSOP、SOIC	8-64	10-bit		UART	最大 85 °C
S08PLSシリーズ 5 V費用対効果	8～16 kBフラッシュ 1 kB RAM	8ビット 20 MHz	ソイック・ツソップ	8-20	10-bit		UART	最大 85 °C
S08SUシリーズ 18 V SoC内蔵プリドライバ付き	8～16 kBフラッシュ 1 kB RAM	8ビット 40 MHz	QFN	24	12-bit		I^2C, UART	最大 105 °C

超低消費電力S08 MCU

超低電力S08 MCUファミリーは、低消費電力テクノロジを備え、バッテリ駆動および低電力セグメントLCDアプリケーションに適した超低消費電力の性能を提供します。

超低電力8ビットファミリ標準の主な機能

製品	記憶	S08コア	パッケージ	セグメント LCD	12ビットADC	SCI	I²C	SPI	温度範囲
S08LLシリーズ – 統合セグメントLCD	10～64 kBフラッシュ 2～4 kB RAM	8ビット 40 MHz	48-QFN、 48-LQFP、 64-LQFP、 80-LQFP	最大 8×36または 4×40	最大 10ch	最大 2	1	1	-40 ～ 85°C
S08QLシリーズ – 小型パッケージで低消費電力	4-8 KBフラッシュ 256-512 MBのRAM	8ビット 20 MHz	16-TSSOP、 20-TSSOP		8時	1			-40 ～ 85°C

車載用S08 MCU

S08は、幅広いメモリサイズとパッケージタイプをカバーし、さまざまなモジュールと性能を備えており、さまざまな車載アプリケーションをより効果的かつ経済的にサポートします。

車載用S08 MCUファミリ

製品	動作周波数	フラッシュ	RAM	SPI	I²C	GPIO	アンビエント動作温度	パッケージ・タイプ
S08AWシリーズ 8ビット汎用AW60/48/32/16 MCU	最大 20 MHz	最大 60 kB	最大 2 kB		1	最大 54	-40°C ～ +85°C	HVQFN48 LQFP32 LQFP44 LQFP64 QFP64
S08Dシリーズ 8ビットコスト効率に優れたCAN D MCU	最大 20 MHz	最大 128 kB	最大 8 kB	最大 2	2	最大 88	-40°C ～ +85°C	LQFP32 LQFP48 LQFP64 LQFP100
S08EL-SLシリーズ 8ビットEEPROM、LIN S08ELおよびS08SL MCU搭載	最大 20 MHz	最大 32 kB	最大 1 KB	1	1	最大 22	-40°C ～ +85°C	TSSOP20 TSSOP28
S08LGシリーズ 8ビットセグメントLCD S08LG32およびS08LG16 MCU	最大 24 MHz	最大 32 kB	最大 2 kB	1	1	最大 69	-40°C ～ +85°C	LQFP48 LQFP64 LQFP80
S08MPシリーズ 8ビット汎用MP MCU	最大 25 MHz	最大 16 kB	最大 1 KB		1	最大 40	-40°C ～ +85°C	LQFP48
S08QDシリーズ 8ビットスモールパッケージQD MCU	最大 24 MHz	最大 4 kB	260バイト			最大 6個	-40°C ～ +85°C	Td DIP8 SO8
S08RNシリーズ 8ビットEEPROM、TSI付き、ボディエレクトロニクスMCU用	最大 25 MHz	最大 60 kB	最大 4 kB	1	最大 2	最大 55	-40°C ～ +85°C	LQFP32 LQFP48 LQFP64 TSSOP16 TSSOP20
S08SC4シリーズ 8ビットC4小型パッケージSC4 MCU	最大 20 MHz	4 kB	264バイト			最大 12	-40°C ～ +85°C	TSSOP16
S08SGシリーズ 8ビットスモールパッケージSG MCU	最大 20 MHz	最大 32 kB	最大 1 KB	1	1	最大 22	-40°C ～ +85°C	TSSOP16 TSSOP20 TSSOP28 SO8
S08SLシリーズ 8ビットEEPROM、LIN S08ELおよびS08SL MCU搭載	最大 20 MHz	最大 16 kB	512バイト		1	最大 22	-40°C ～ +85°C	TSSOP20 TSSOP28

その他のS08 MCU

追加のS08 MCUは、あらゆる種類の民生用、産業用、車載用アプリケーションに適しています。

産業用および民生用S08 MCUファミリ

製品	フラッシュ(kB)	パッケージ・タイプ	ピン数
S08ACシリーズ Flexis^® AC128/96/60/48/32マイコン	8 - 128	LQFP、QFP、QFN	32, 44, 48, 64, 80
S08LHシリーズ LCDドライバLH MCU	36 - 64	LQFP	64, 80
S08QGシリーズスモールパッケージ QGマイコン	4 - 8	PDIP、DFN、TSSOP、SOIC	6, 14
S08FLシリーズ、コスト効率に優れたFL 16/8 MCU	8 - 16	LQFP、PDIP	32
S08Rシリーズ S08RC、S08RD、S08REおよびS08RG MCU	32	LQFP	44
S08GBシリーズ汎用GB MCU	32 - 64	LQFP	64
S08MMシリーズ Flexis USB MM128/64/32 MCU	32 - 128	LQFP、BGA	64, 80, 81
S08SEシリーズ汎用SE MCU	4 - 8	ソイック・ツソップ	16, 28
S08GTシリーズ汎用GTマイコン	8 - 60	QFN、QFP	32, 44, 48
S08SFシリーズモータ制御 SF MCU	4	ツソップ	16, 20
S08GWシリーズ LCD GW MCU	32 - 64	LQFP	64, 80
S08QAシリーズ QA MCU	2 - 4	SOIC、DFN、PDIP	8
S08SHシリーズ汎用SHマイコン	4 - 32	SOIC、TSSOP、PDIP、QFN	8, 16, 20,24,28
S08JEシリーズ、Flexis USB JE MCU	64 - 128	LQFP	64, 80
S08JMシリーズ USBコスト効率に優れたJM MCU	8 - 60	LQFP、QFN、QFP	32, 44,48, 64
S08SVシリーズ汎用 SV MCU対応	16	LQFP	32
バッテリ駆動およびハンドヘルドLC MCU用S08LCシリーズ LCD	36 - 60	LQFP	64, 80
S08QEシリーズ、Flexis QE MCU	4 - 128	QFN、LQFP、SOIC、PDIP、TSSOP	16, 20, 28, 32, 44, 48, 64, 80

8ビットS08 MCU

主要製品

5 Vフル機能

5 Vコスト効率

5 V費用対効果

5 Vフル機能

堅牢なS08 MCU

超低消費電力S08 MCU

車載用S08 MCU

その他のS08 MCU

長寿の誓い

デザイン・リソース

ハードウェア

ソフトウェア

サポート

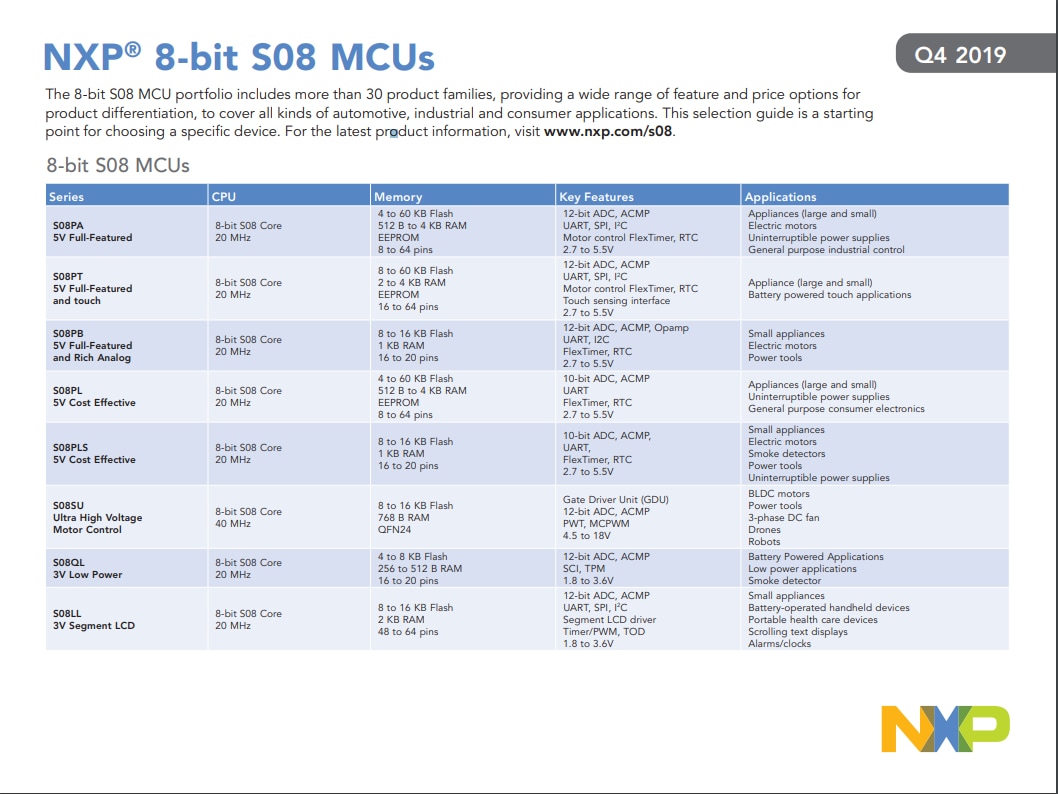

NXP® 8ビットS08 MCU

S08PLシリーズのご紹介

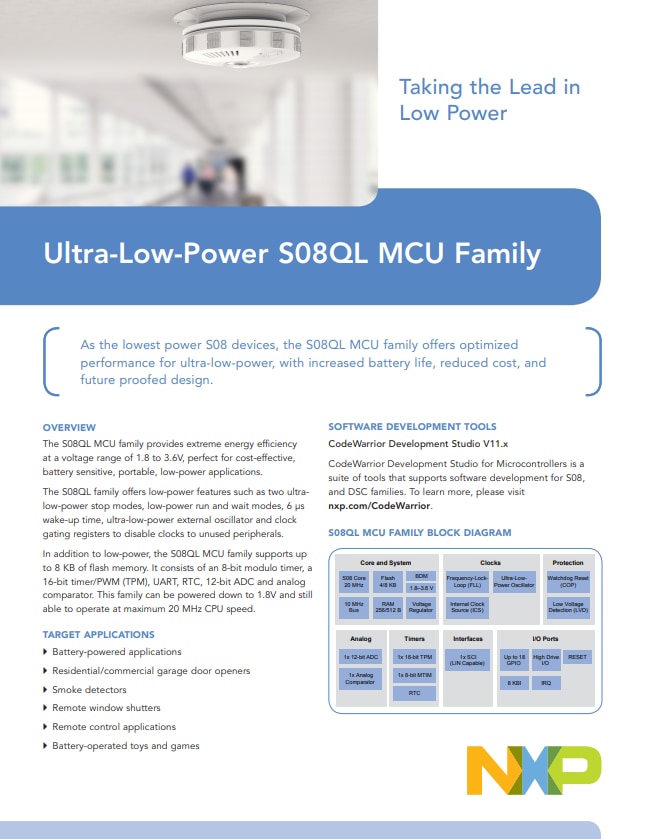

S08QLシリーズのご紹介
