絶縁デイジー・チェーン通信を使用するMC33774A向け評価ボード

RD33774ADSTEVB アクティブ

画像にカーソルを合わせると拡大表示されます。

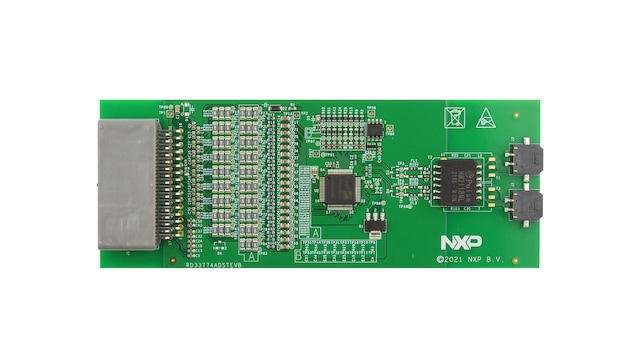

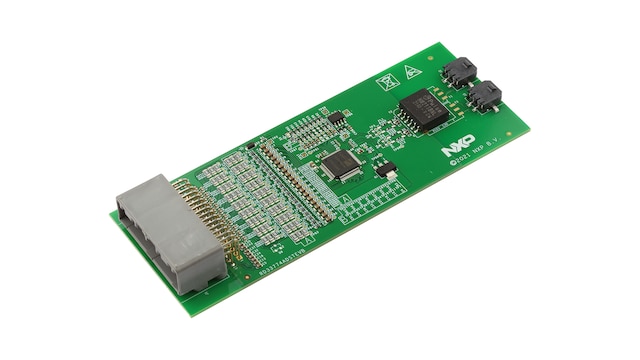

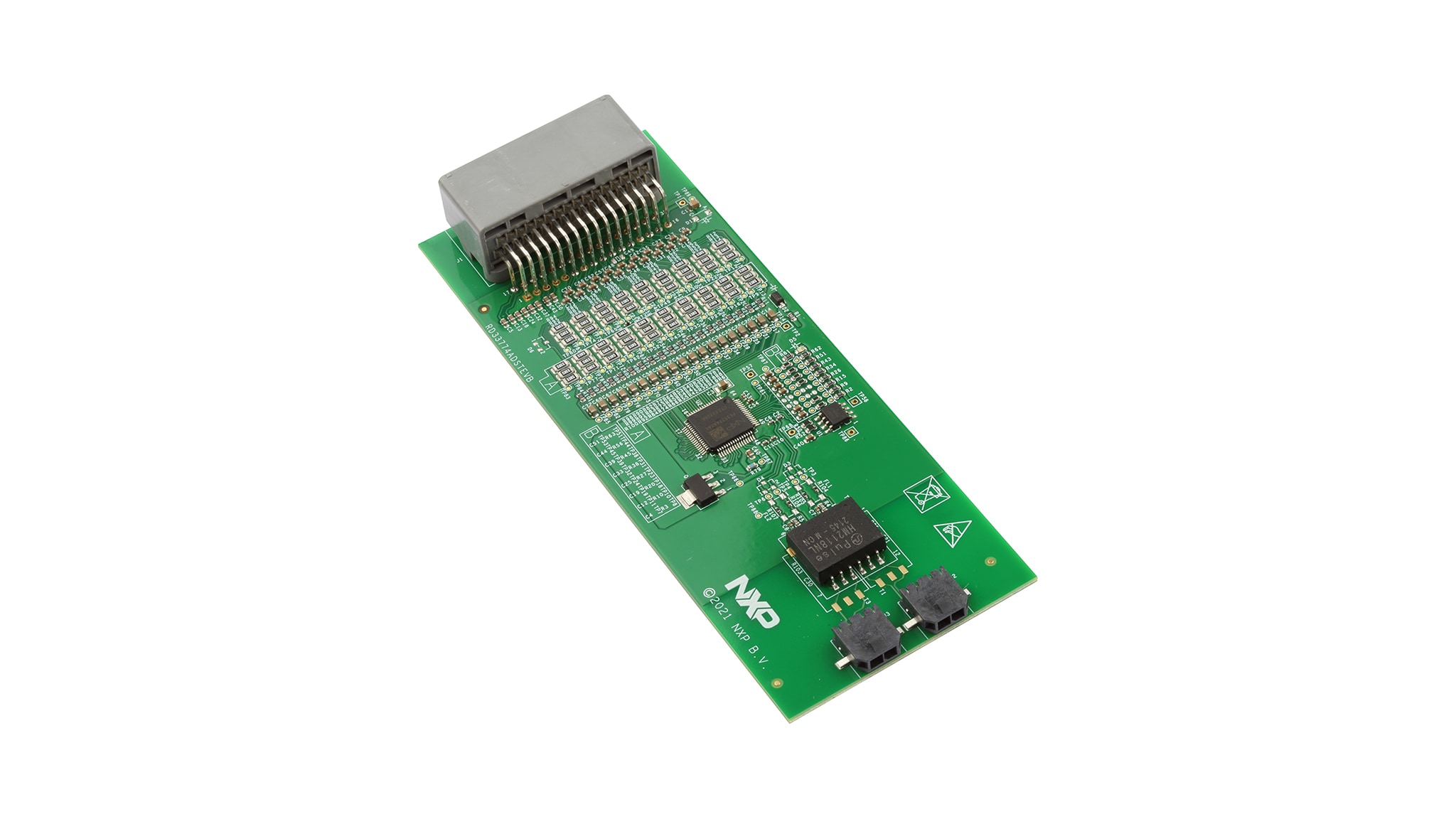

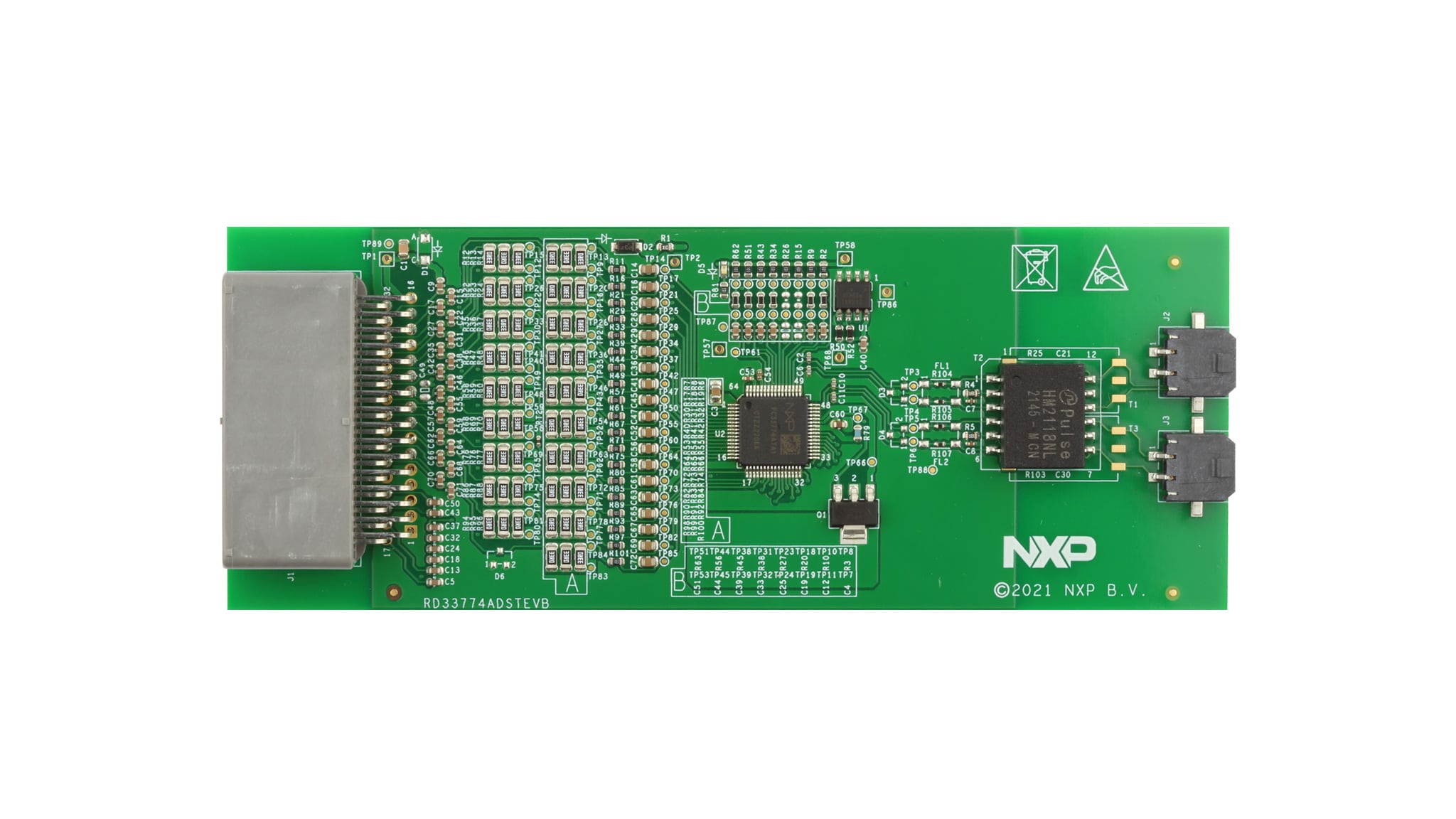

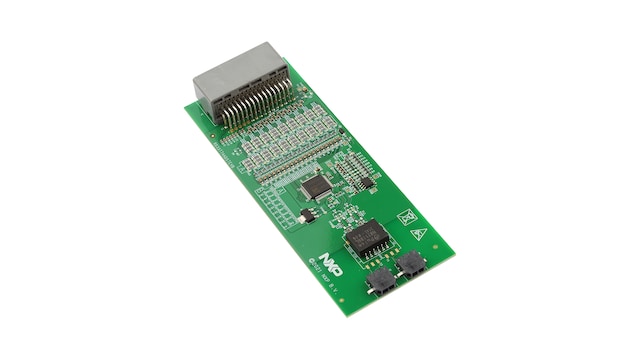

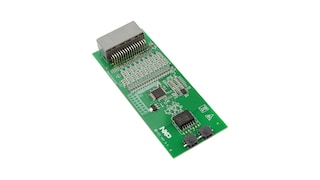

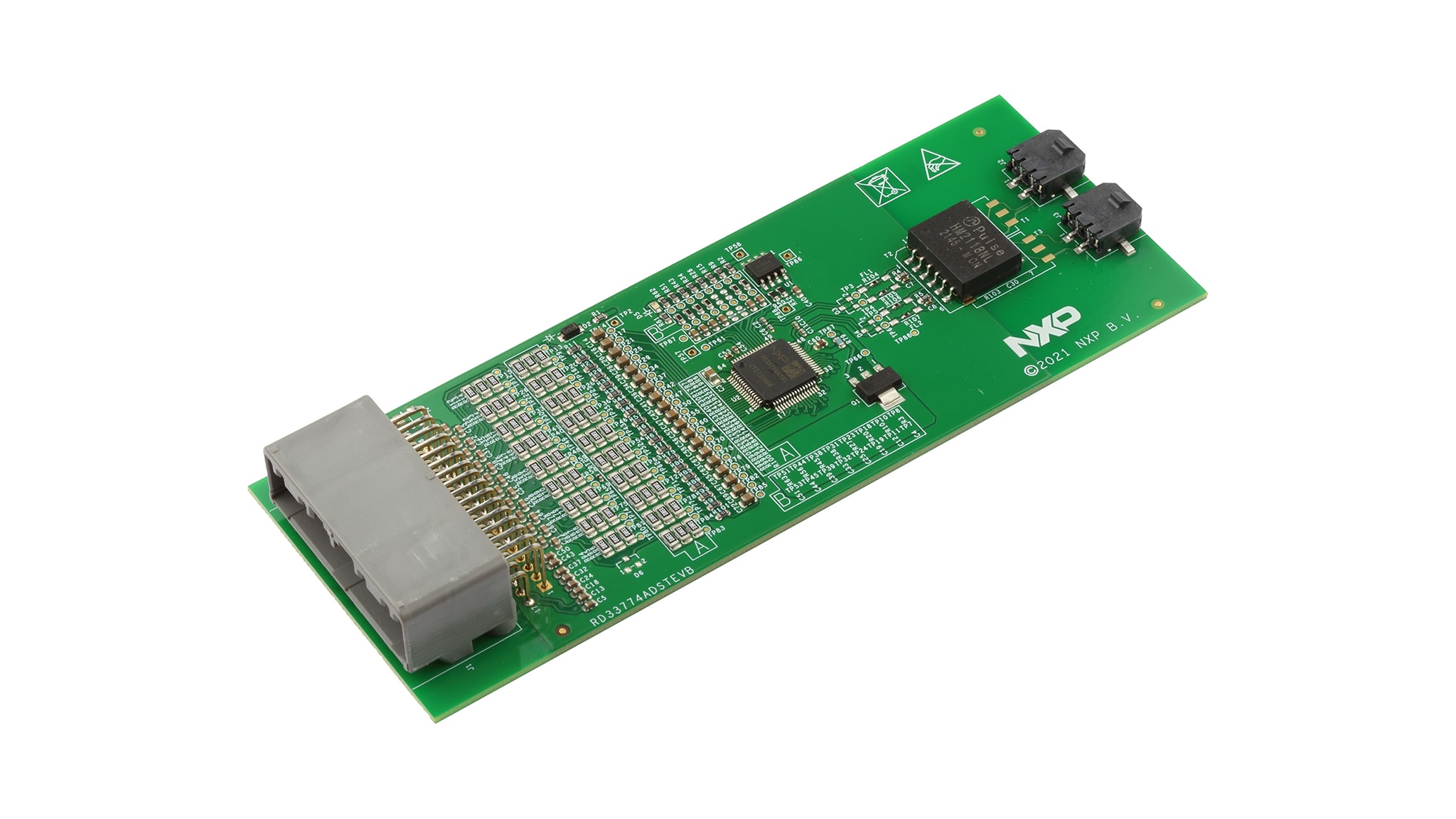

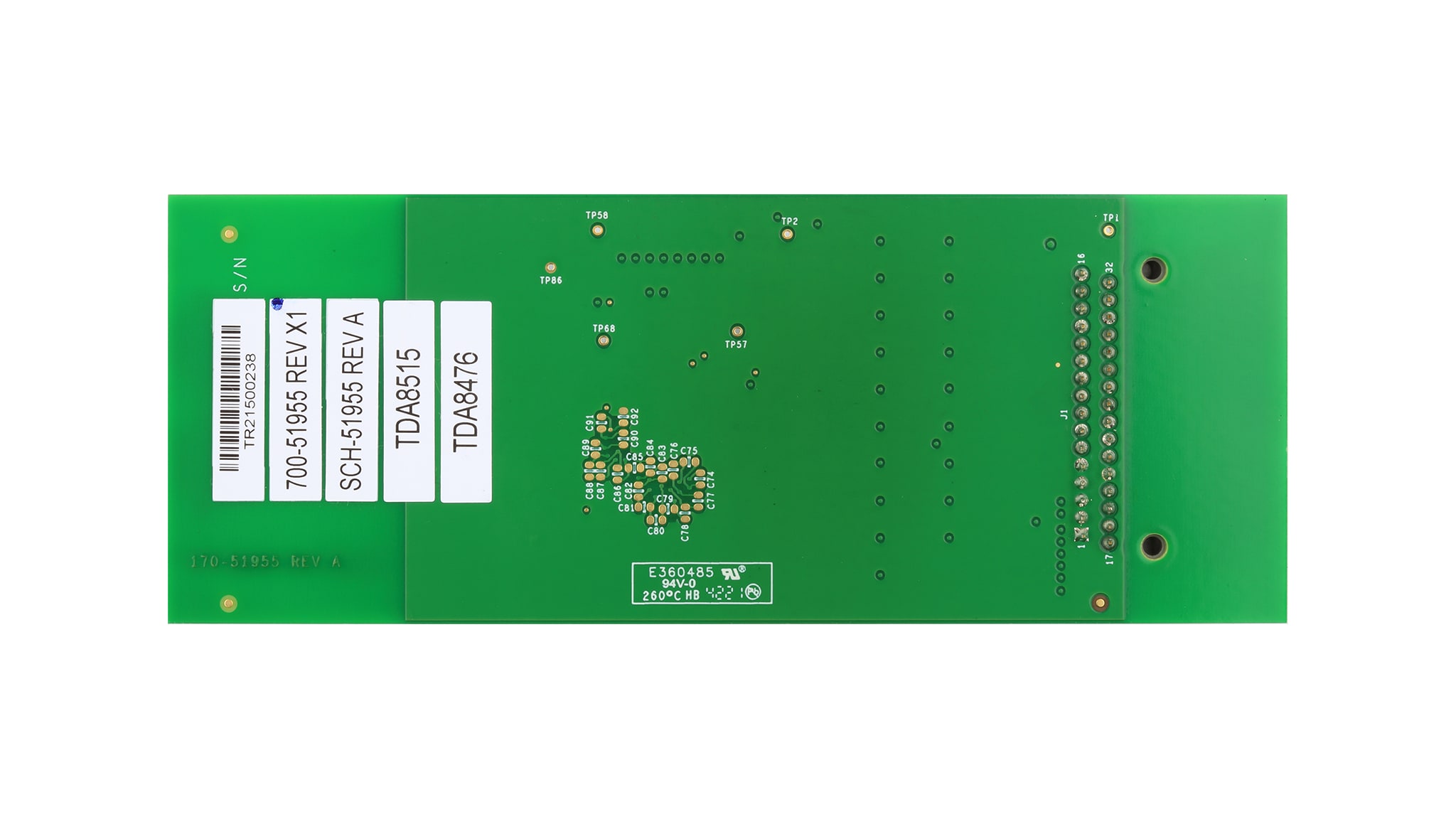

RD33774ADSTEVBは、エレクトリカル・トランスポート・プロトコル・リンク (ETPL) 通信を使用する分散型セル・モニタリング・ユニット (CMU) のリファレンス・デザインです。高電圧バッテリー・マネジメント・システム (HVBMS) のハードウェアとソフトウェアの迅速なプロトタイプ作成に最適です。このボードは、デイジー・チェーン構成の1個のMC33774Aアナログ・フロント・エンド (AFE) を搭載しています。

ブロック図

絶縁ETPLデイジー・チェーン通信を使用するMC33774A向け評価ボード

RD33774ADSTEVB Block Diagram
図を取得する PDF

対応製品

パワーマネージメント

バッテリー・セルコントローラ

  • MC33774: 18チャネルのリチウムイオン・バッテリー・セル・コントローラIC、ASIL D対応

特長

電圧測定

  • 最大18セルに対応する1つのMC33774Aバッテリー・セルコントローラ (BCC)、デイジー・チェーン構成にCMUを追加して拡張可能
  • 平均化と高度なフィルタリングにより、高精度なセル電圧測定チャネルを製品寿命全体にわたって保証

温度測定

  • 8つのアナログ入力（温度センサを含む）またはBCCごとに高度なフィルタリングを備えたGPIO

セル・バランシング

  • 最大150 mA（平均）の温度制御セル・バランシング機能を内蔵

通信

  • CMUとBMU間の絶縁エレクトリカル・トランスポート・プロトコル・リンク (ETPL) 通信

コスト削減

  • オンボードとオフボードの容量性絶縁を使用して最適化されたBOM（オプション）

購入オプション

RD33774ADSTEVB-Image

クリックして展開

  • RD33774ADSTEVB
    アクティブ

  • MC33774ATA Evaluation Board with Isolated Daisy Chain Communication.

  • キットの内容：

    • RD33774DSTEVBボード x 1
    • 電源ケーブル x 1
    • ETPLケーブル x 1

    注：このボードにはオプションのBATT-18EMULATORセル・エミュレータが用意されています。

  • JP¥ 21,003
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 13
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
BATT-TPLCABLE20-Image

クリックして展開

  • BATT-TPLCABLE20
    アクティブ

  • Electrical transport protocol link (ETPL), two-wire, twisted, 20 cm-long cable.

  • JP¥ 1,840
  • の数量に対して 1
代理店からの注文
BATT-TPLCABLE50-Image

クリックして展開

  • BATT-TPLCABLE50
    アクティブ

  • Electrical transport protocol link (ETPL), two-wire, twisted, 50 cm-long cable.

  • JP¥ 1,840
  • の数量に対して 1
代理店からの注文
BATT-18CTCABLE30-Image

クリックして展開

  • BATT-18CTCABLE30
    アクティブ

  • Cell Terminal (CT) cable, 18 cells, 30 cm-long.

  • キットの内容：

    • セル端子 (CT) ケーブル x 1
    • 18セル
    • 長さ30 cm
  • JP¥ 3,200
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 19
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
