KV46 Digital LLC Converter Reference Design

LLC-RESONANT-CONVERTER

画像にカーソルを合わせると拡大表示されます。

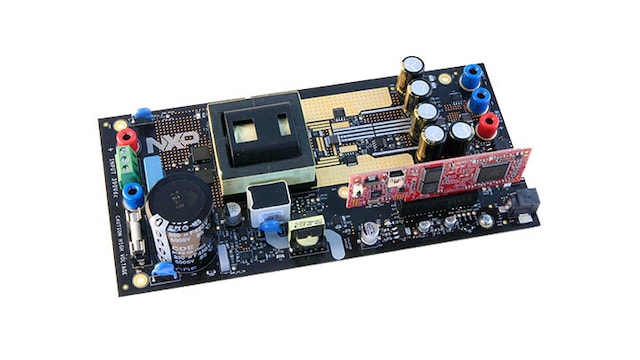

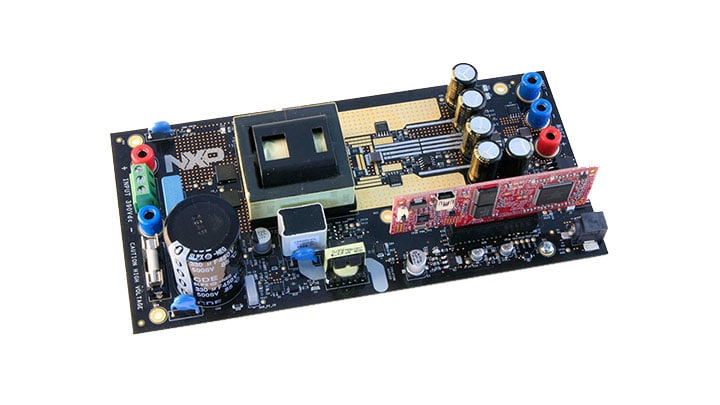

This provides a fully digital design of an LLC resonant converter based on HVP-LLC. The HVP-LLC development board is an integral part of NXP® high-voltage platform.

In combination with HVP-KV46F150 controller card, it provides a ready-made software development platform for 250 watt power supply with input voltage 390 V DC and 12 V/21 A output.

ブロック図

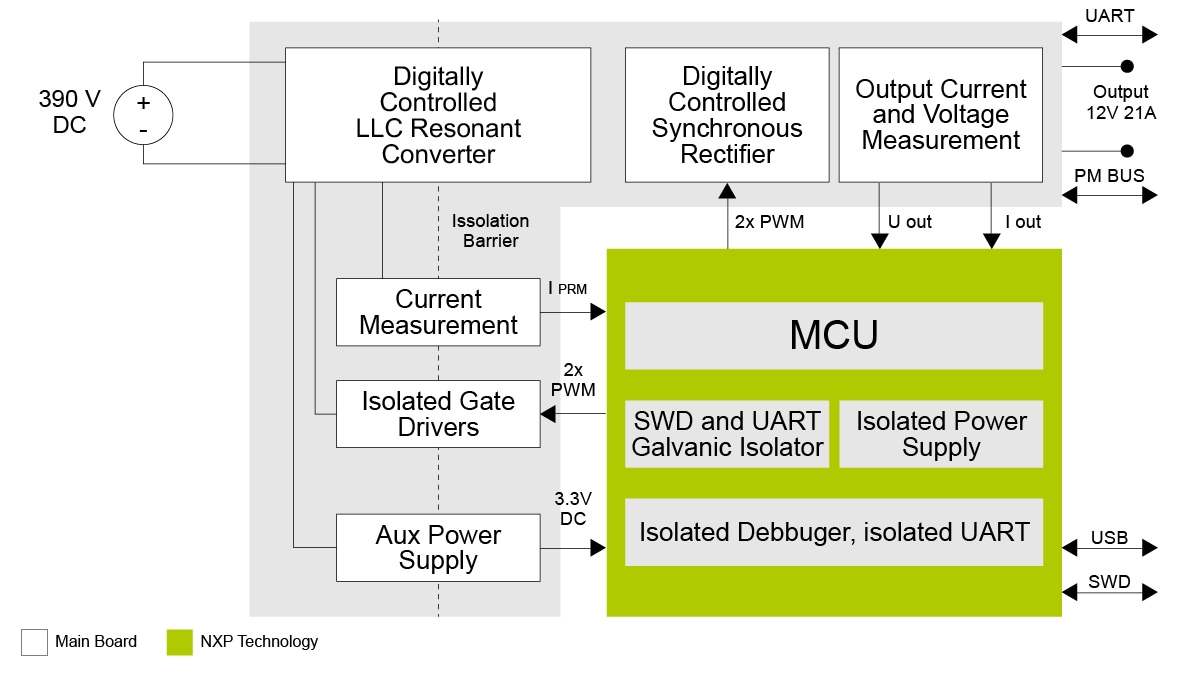

Digital LLC Converter Block Diagram

Digital LLC Converter - Block Diagram

対応製品

プロセッサ＆マイクロコントローラ

KVシリーズArm Cortex-M4/M0+/M7

  • KV4x: Kinetis KV4x-168 MHz, High Performance Motor / Power Conversion MCUs based on Arm® Cortex®-M4

Features

Security

  • Input overcurrent protection
  • Output overcurrent protection

Interface

  • Serial interface for communication

Sensor

  • Analog sensing (resonant tank current, output voltage, output current)

Other

  • Synchronous rectifier
  • GaN power FETs

購入オプション

HVP-KV46F150M-Image

クリックして展開

  • HVP-KV46F150M
    アクティブ

  • High-Voltage Development Platform Controller Card, Kinetis V MCU, KV46, 150 MHz.

  • Kit contains:

    • TWR-56F8200 MCU module
    • USB cable
    • Quick Start Guide
    • Multilink universal development interface
  • JP¥ 7,359
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 2
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
