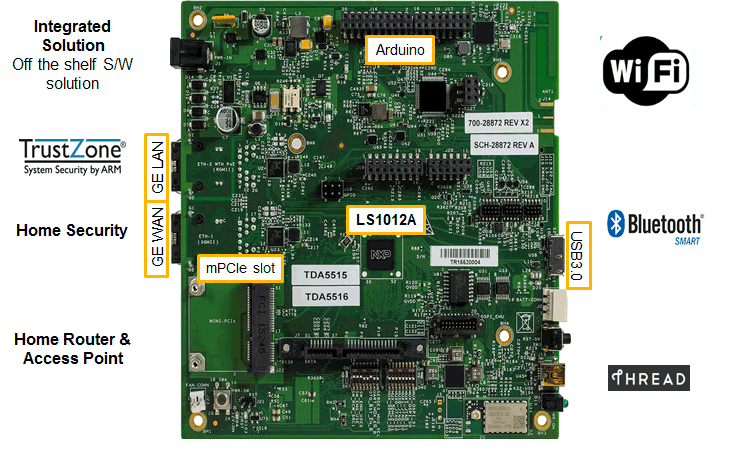

Layerscape LS1012A Smart Home Gateway Reference Design

SMART-HOME-GATEWAY

画像にカーソルを合わせると拡大表示されます。

NXP’s Smart Home Gateway Reference Design provides a bridge from a wide area network (WAN/Cloud) connection to a local area network, usually through Wi-Fi and/or Ethernet, while supporting a wide array of wireless communication protocols in the home. Based on the Layerscape® LS1012A processor and the LS1012A Broadband Home Router Application Solution Kit, it allows developers to easily leverage a highly optimized software stack.

ブロック図

Smart Home Gateway

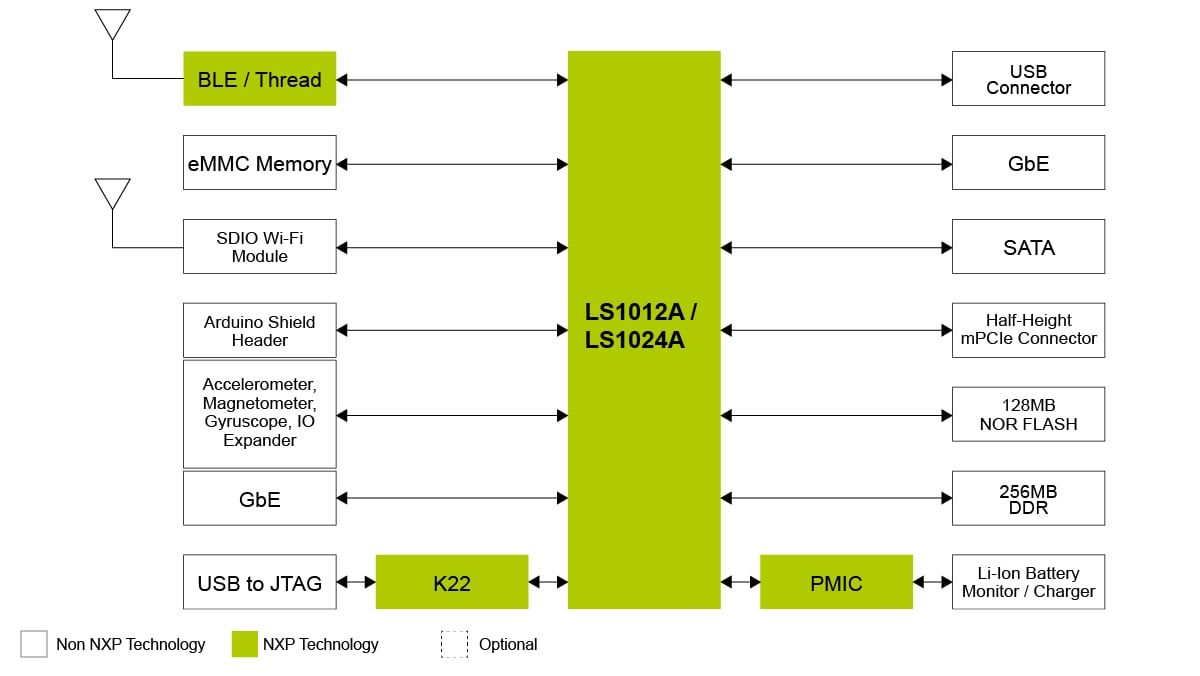

Smart Home Gateway Block Diagram
図を取得する PDF

対応製品

ワイヤレス・コネクティビティ

Multiprotocol MCUs

  • KW41Z: Kinetis® KW41Z-2.4 GHz Dual Mode: Bluetooth® Low Energy and 802.15.4 Wireless Radio Microcontroller (MCU) based on Arm® Cortex®-M0+ Core

RFID

NFCリーダ

  • PN7150: 統合ファームウェアを備えた、スマートデバイス向け高性能NFCコントローラ

プロセッサ＆マイクロコントローラ

Layerscapeプロセッサ

  • LS1024A: Layerscape® 1024A Dual-Core Processor
  • LS1012A: Layerscape® 1012A Low Power Processor

K2x / KS2x USB

  • K22_100: Kinetis® K22-100 MHz, Cost Effective, Full-Speed USB Microcontrollers (MCUs) based on Arm® Cortex®-M4 Core

パワーマネージメント

PMIC

  • VR5100: Multi-Output DC-DC Regulator for Low Power LS1 Communication Processors

インターフェース

USBインターフェース

Features

  • Integrated hardware and software based on customer requirements
  • 10M+ systems deployed
  • Market proven in service provider networks
  • Authentication with secure boot
  • Platform control - tamper detection
  • Secure data/communication encryption
  • Interfaces
    • Gigabit Ethernet for LAN and WAN connectivity
    • Wi-Fi for high-speed wireless with support for 802.11ac
    • ZigBee® home automation, home security and energy control applications
    • Optional: Arduino® shield header for expansion
  • Compatibility
    • OSGi/JVM based platform for third-party application support

購入オプション

LS1012ARDB-PC-Image

クリックして展開

  • LS1012ARDB-PC
    アクティブ

  • Layerscape LS1012A Reference Design Board.

  • JP¥ 97,328
  • の数量に対して 1
代理店からの注文
USB-KW41Z-Image

クリックして展開

  • USB-KW41Z
    アクティブ

  • Part Description: USB-KW41Z Bluetooth Low Energy/IEEE® 802.15.4 Packet Sniffer/USB Dongle. 1 board per order..

  • Kit contains

    • USB-KW41Z packet sniffer/dongle
    • Quick Start Guide
  • JP¥ 8,831
  • の数量に対して 1
    • 在庫: 保留中の在庫
カートに入れる
代理店からの注文
