GD3160を搭載したRoadPak IGBT/SiCモジュール用ハーフブリッジ評価キット

FRDMGD31RPEVM アクティブ

画像にカーソルを合わせると拡大表示されます。

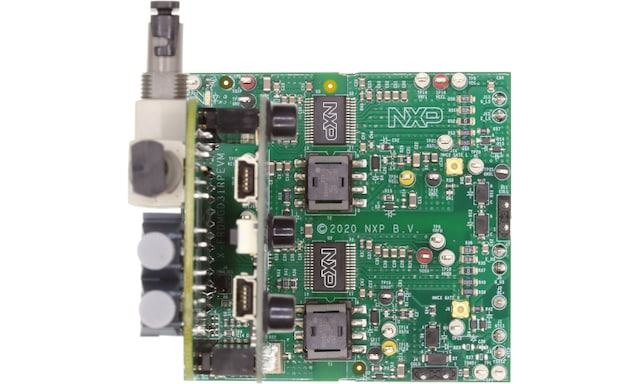

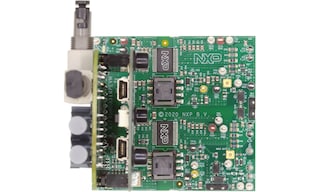

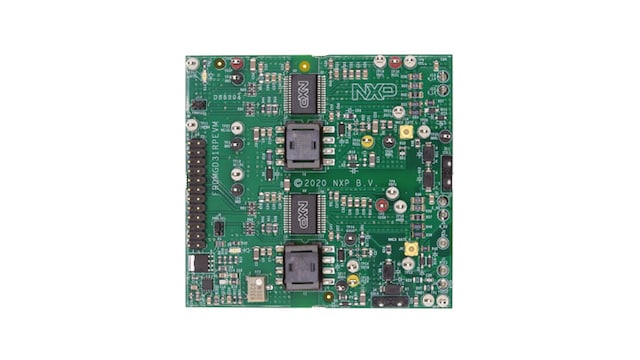

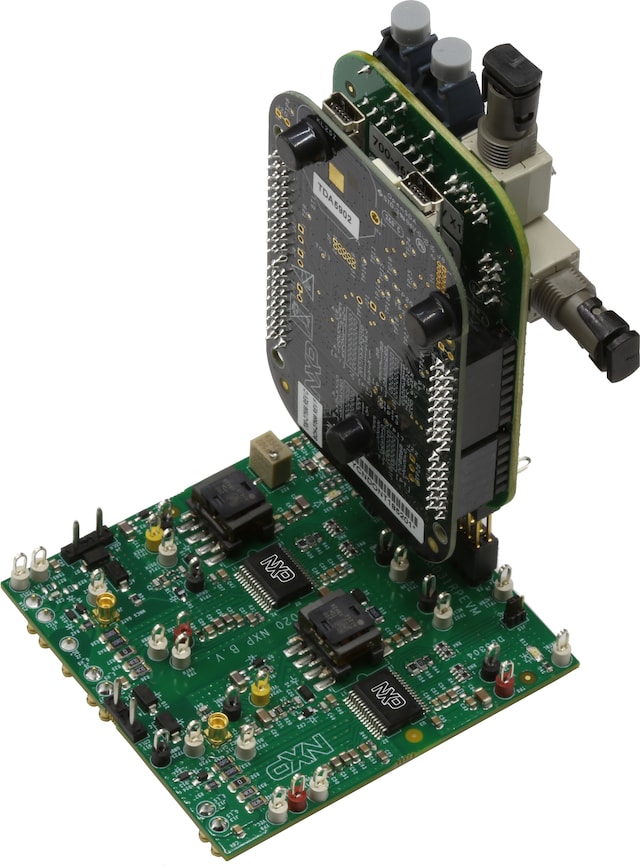

FRDMGD31RPEVMは、2つのGD3160シングル・チャネルIGBT/SiC MOSFETゲート・ドライブ・デバイスを搭載したハーフブリッジ評価キットです。このキットには、Flex GUIソフトウェアがインストールされたPCとのインターフェース用のFreedom KL25Zマイクロコントローラ・ハードウェアが含まれています。これを使用して、デイジーチェーン構成またはスタンドアロン構成のMC33GD3160ゲート・ドライブ・デバイス上のSPIレジスタと通信することができます。

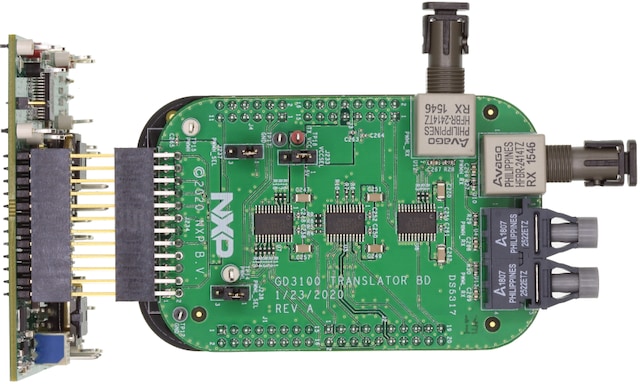

GD3160変換器ボードは、MCUとMC33GD3160ゲート・ドライバ間で3.3 V信号を5.0 V信号に変換するために使用されます。

以前GD3100が搭載されていたFRDMGD31RPEVMは、GD3160ゲート・ドライブ・デバイスに更新されました。

製品詳細

対応製品

パワーマネージメント

パワートレイン＆エンジン制御

  • GD3160: SiC MOSFET用のセグメント化ドライブを備えた高度な高電圧絶縁ゲート・ドライバ

特長

システムの特長

  • RoadPak SiC MOSFETモジュールとの互換性
  • キットで使用可能なFlex GUI
  • デイジーチェーンSPIインターフェースを設定可能
  • 簡単に設定可能なジャンパ・オプション
  • Flex GUIを使用したSPI設定可能レジスタ・オプション
  • ダブル・パルスおよび短絡の評価
  • 外部PWM入力用の光ファイバ接続
  • ハーフブリッジの評価およびアプリケーション開発を目的としてRoadPak SiC MOSFETモジュールの単相に接続するように設計されています。

購入オプション

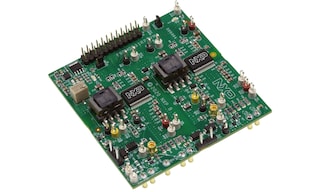

FRDMGD31RPEVM-Image

クリックして展開

  • FRDMGD31RPEVM
    アクティブ

  • Half-Bridge Evaluation Kit For RoadPak IGBT/SiC Modules Featuring the GD3160.

  • FRDMGD31RPEVMキットには、以下のものが含まれます。

    • 組立て済み/テスト済みのFRDMGD31RPEVMボード（静電気防止バッグ入り）
    • 3.3 V～5.0 V変換器ボード (KITGD316xTREVB)、FRDM-KL25Zに接続済み
    • USBケーブル（タイプAオス/mini Bオス、3フィート）
    • クイック・スタート・ガイド
  • JP¥ 48,922
  • の数量に対して 1
代理店からの注文
