S32K396-BGA-DC1評価ボードのスタート・ガイド

最終更新日時： Jun 10, 2024サポート S32K39/37/36電動化マイクロコントローラ評価ボード

このドキュメントの内容

  • 1

    パッケージの内容

  • 2

    ソフトウェアの入手

  • 3

    接続

お客様の S32K39/37/36電動化マイクロコントローラ評価ボード

このドキュメントの内容

1. パッケージの内容

1.1 S32K396-BGA-DC1評価ボードについて

S32K396-BGA-DC1 Features

S32K396-BGA-DC1 Features

1.2 ブロック図の特長

S32K396-BGA-DC1 Evaluation Board features

S32K396-BGA-DC1 Evaluation Board features

次へソフトウェアの入手

2. ソフトウェアの入手

2.1 最新のS32DSのダウンロードとインストール

S32 Design Studio IDE for S32 Platformをダウンロードしてインストールします。［S32 Design Studio for S32 Platform v.3.5］をクリックします。

ダウンロード

2.2 S32 Design Studioのアップデート

  1. Design Studioを実行します
  2. メニューに移動し、［Help（ヘルプ）］>［S32DS Extensions and Updates（S32DSの拡張と更新）］をクリックします

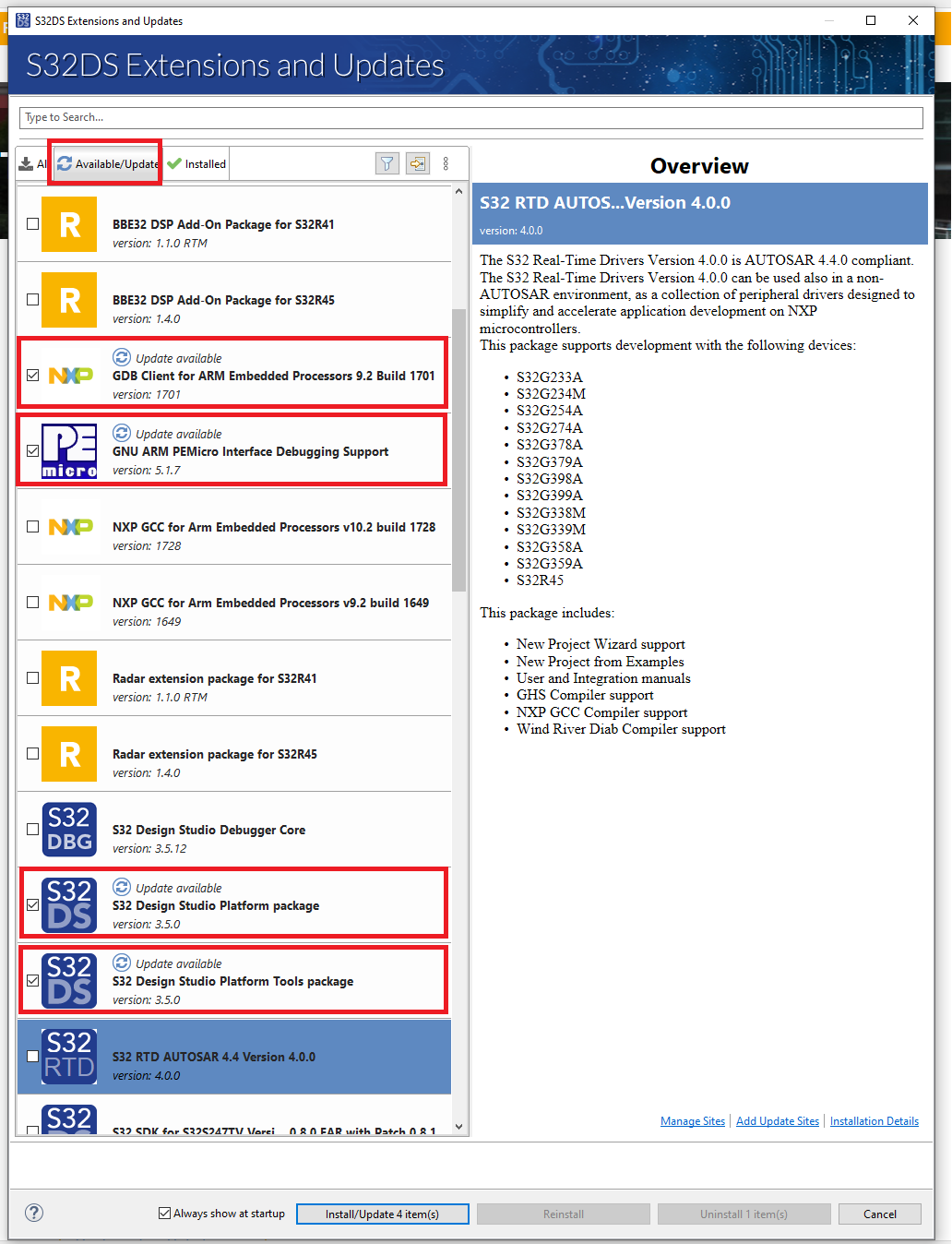

  3. ［Available/Update（利用可能/更新）］を選択し、青い更新アイコンの付いているものをすべてインストールします

2.3 S32K396開発パッケージのダウンロードとインストール

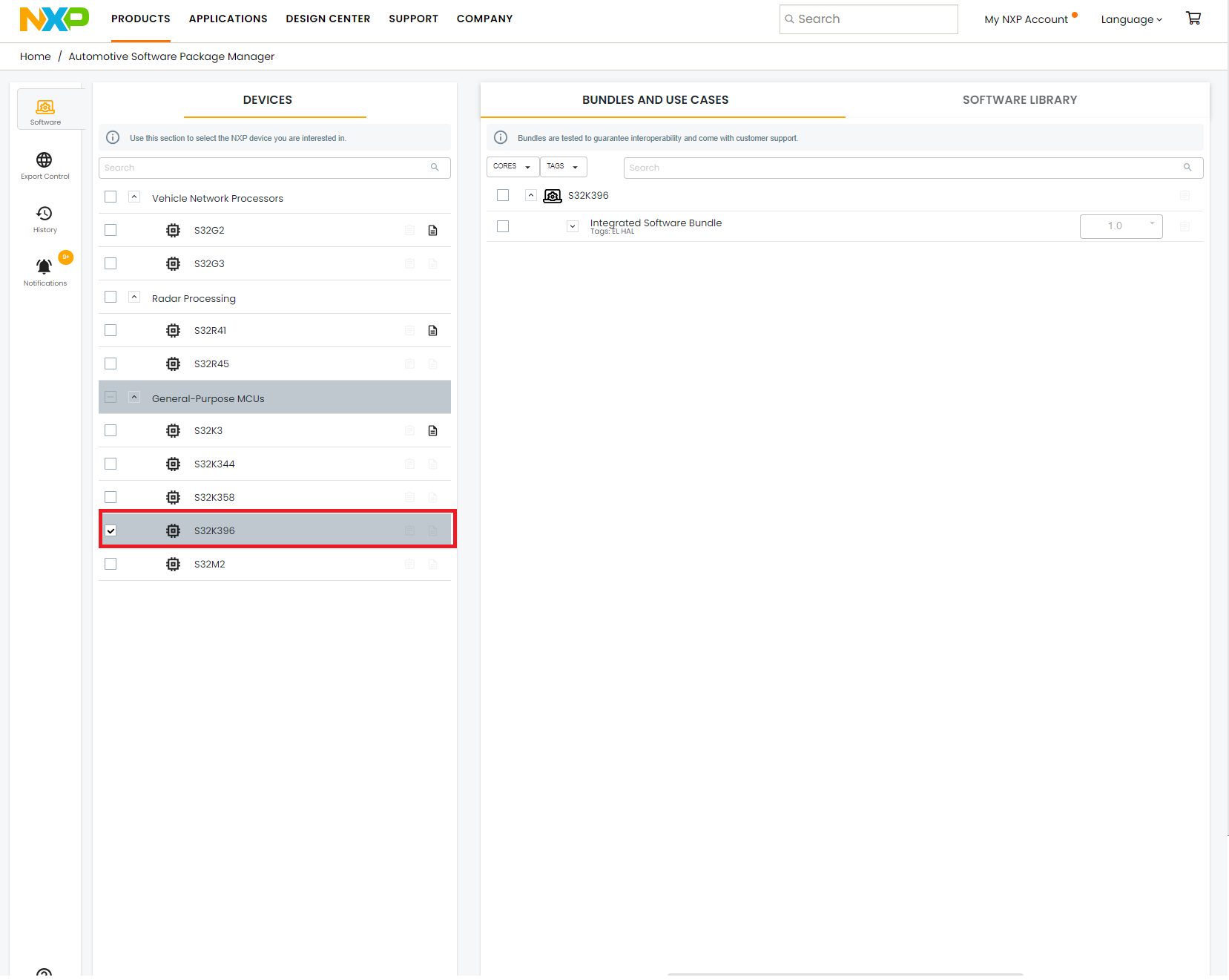

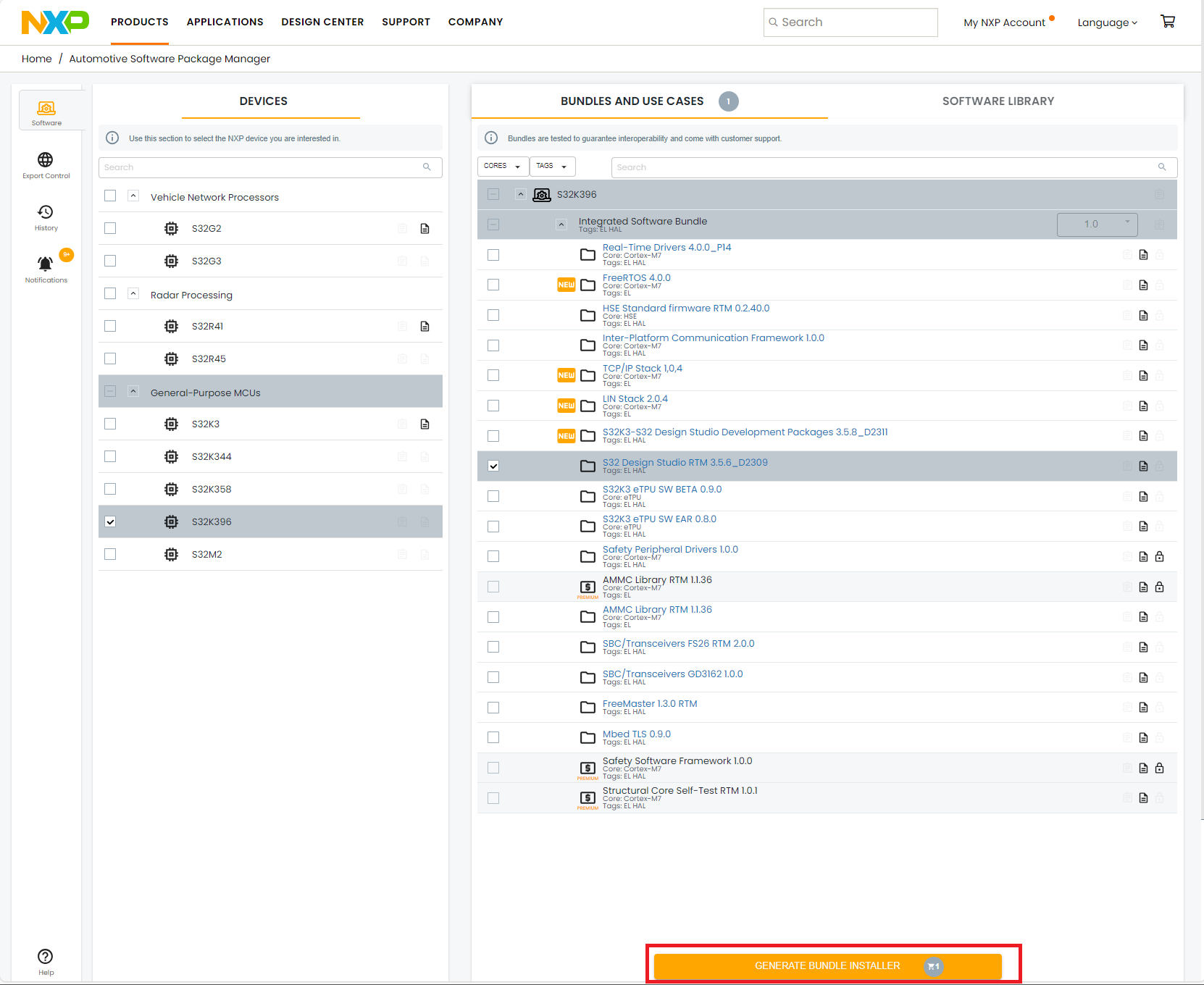

  1. 車載ソフトウェア・パッケージ・マネージャからS32K39ソフトウェア・バンドルをインストールします

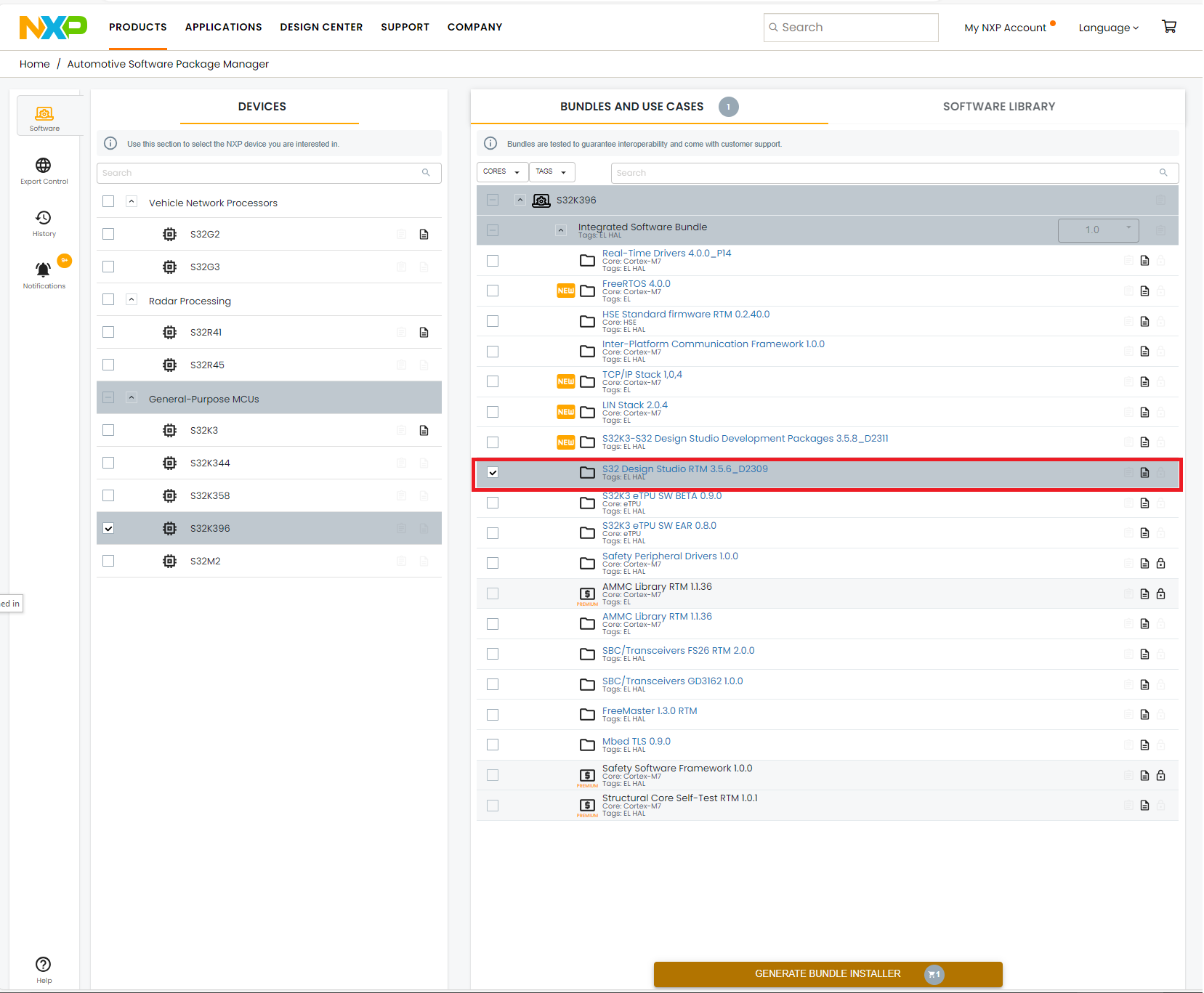

  2. 統合ソフトウェア・バンドルを開き、［S32 Design Studio RTM 3.5.6_D2309］を選択します
  3. ［Generate Bundle Installer（バンドル・インストーラの生成）］をクリックし、指示に従います

2.4 S32K3xx開発パッケージおよびRTDのインストール

  1. メニューに移動し、［Help（ヘルプ）］>［S32DS Extensions and Updates（S32DSの拡張と更新）］をクリックします

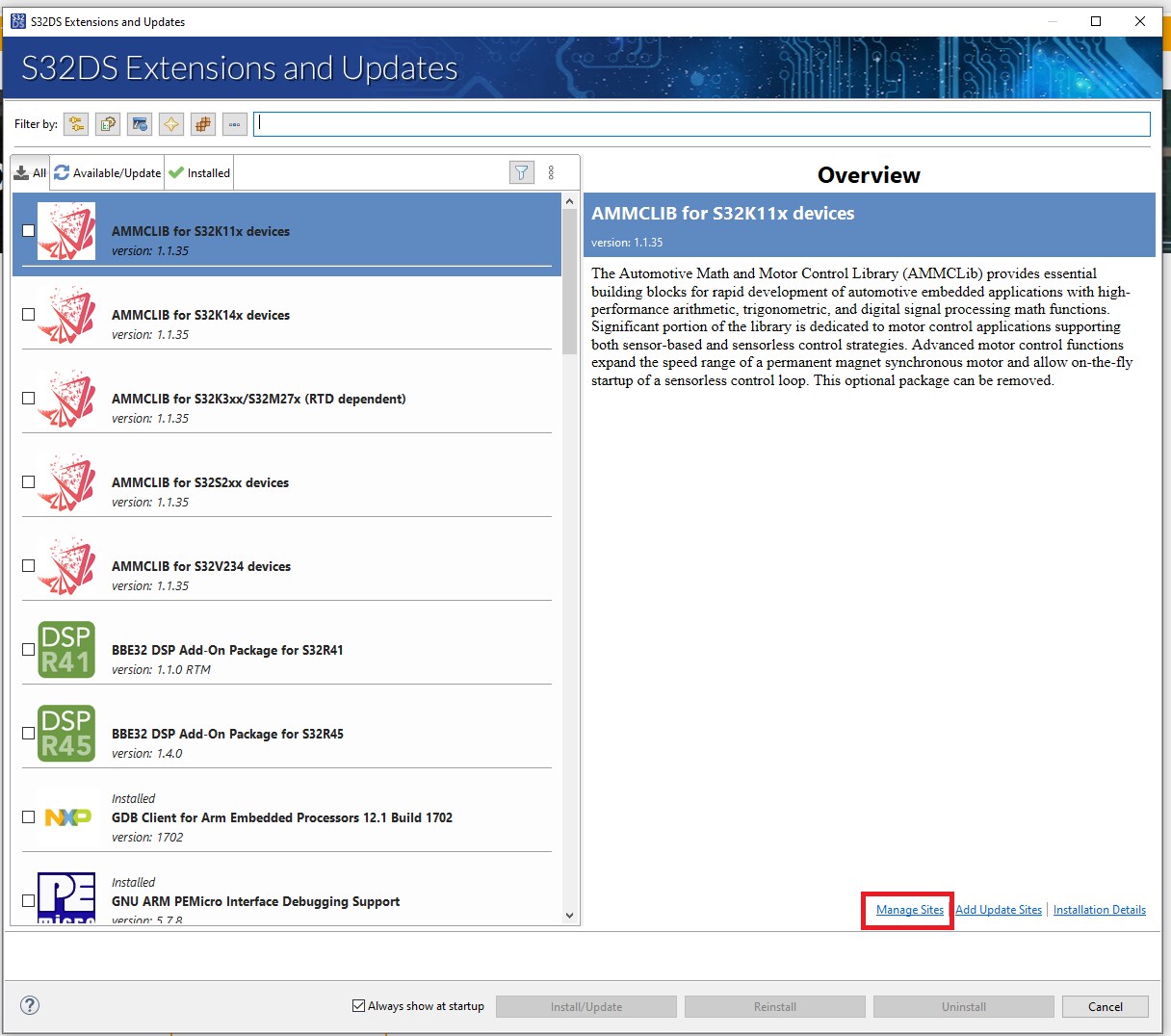

  2. ［Manage Sites（サイトの管理）］をクリックします

    Click on Manage Sites

    Click on Manage Sites

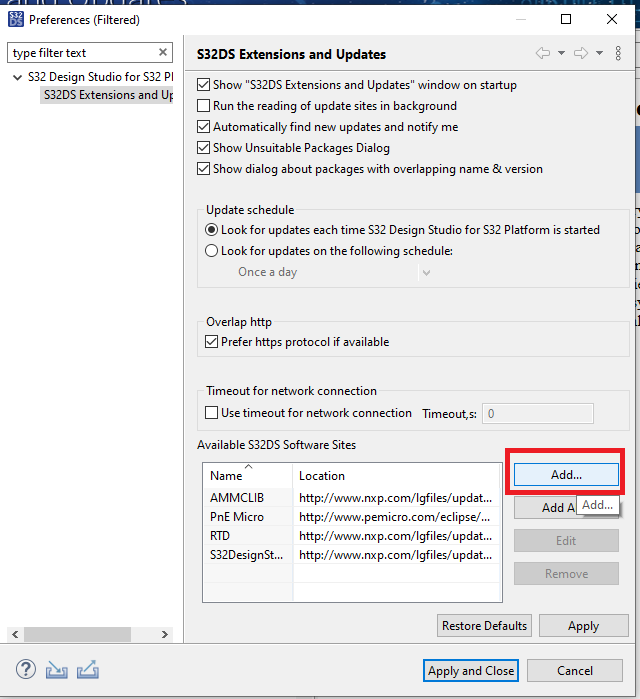

  3. ［Add（追加）］ボタンをクリックします

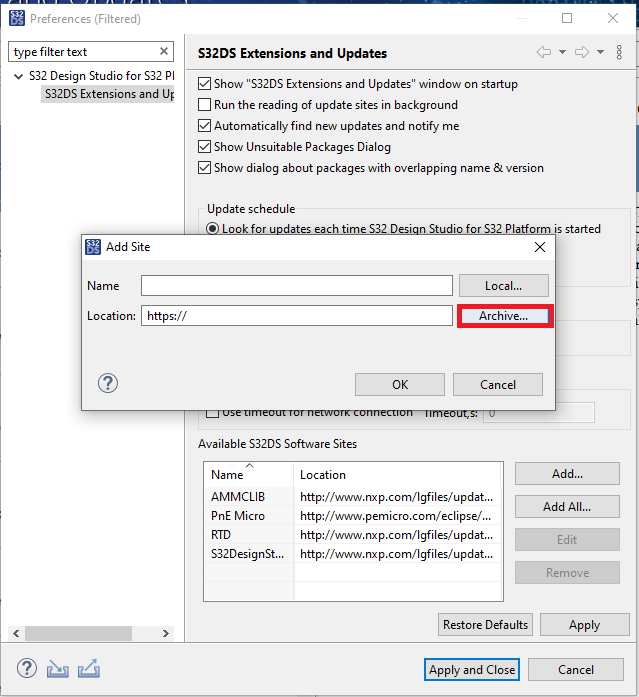

  4. ［Archive（アーカイブ）］ボタンをクリックし、ダウンロードしたK396開発パッケージ・アーカイブ・ファイルを選択します

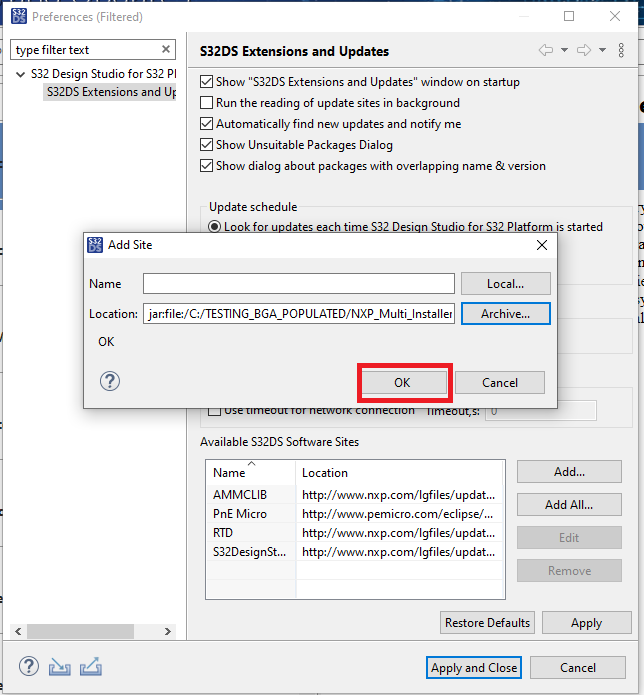

  5. ［OK］をクリックします
  6. ［Apply and Close（適用して閉じる）］をクリックします

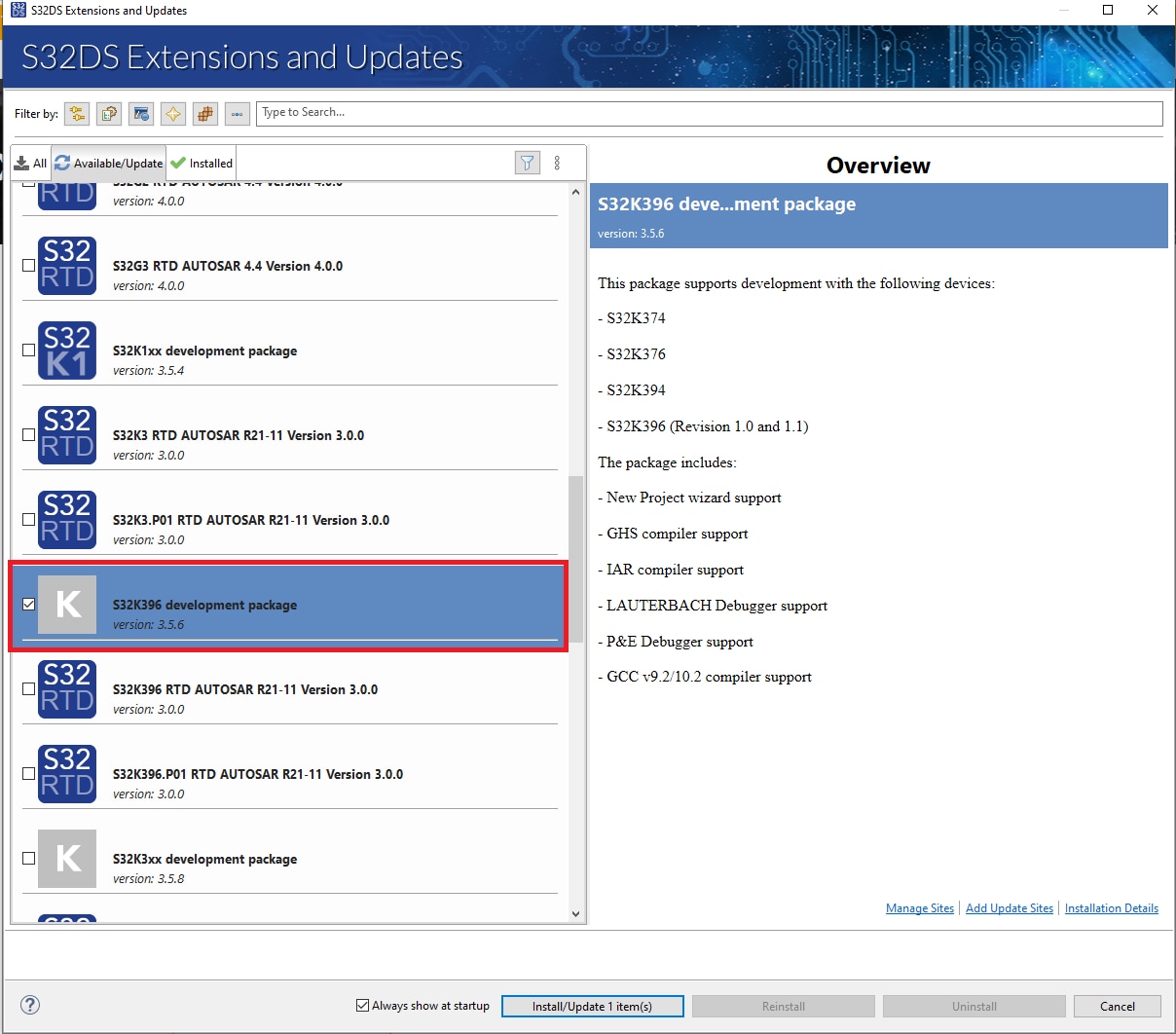

  7. S32K396開発パッケージを選択してインストールします

2.5 RTDドライバのインストール

  1. メニューに移動し、［Help（ヘルプ）］>［S32DS Extensions and Updates（S32DSの拡張と更新）］をクリックします

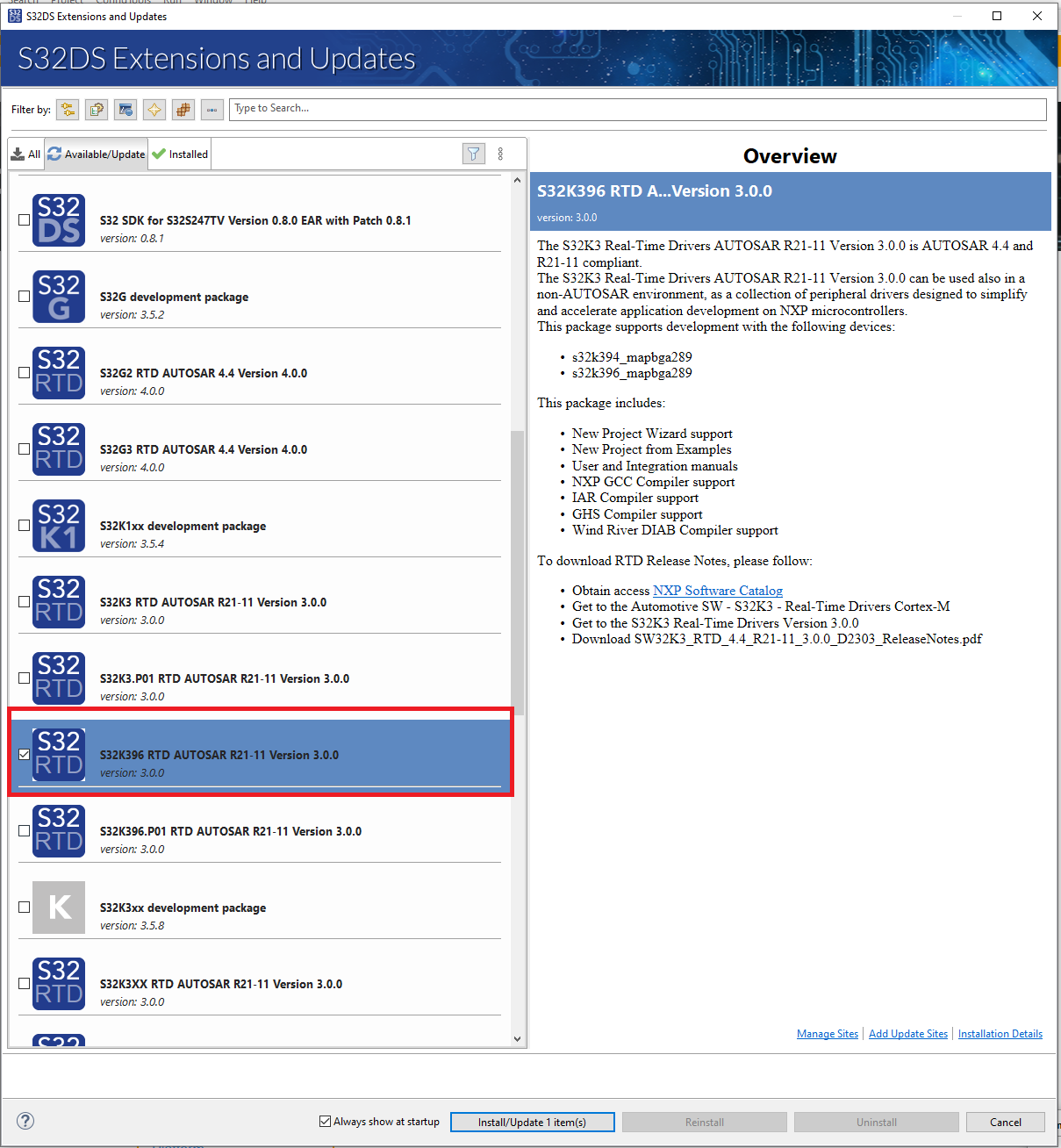

  2. ［S32K396 RTD AUTOSAR R21-11 Version 3.0.0］を選択してインストールします

2.6 LED D35のプロジェクトの作成

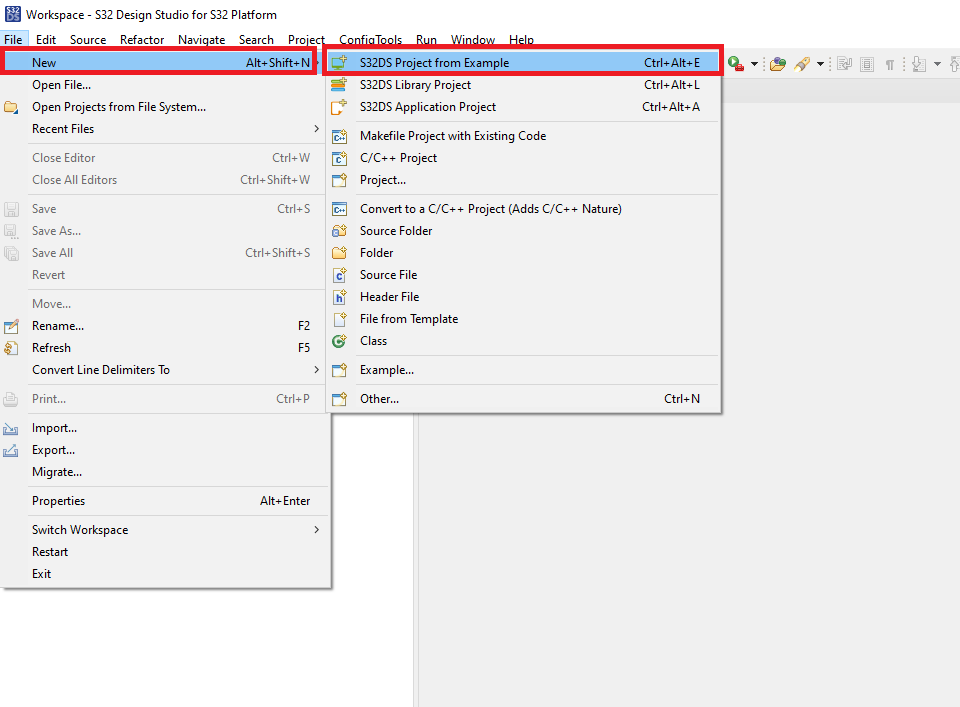

  1. メニューに移動し、［New（新規）］>［S32DS Project from Example（サンプルに基づいたS32DSプロジェクト）］をクリックします

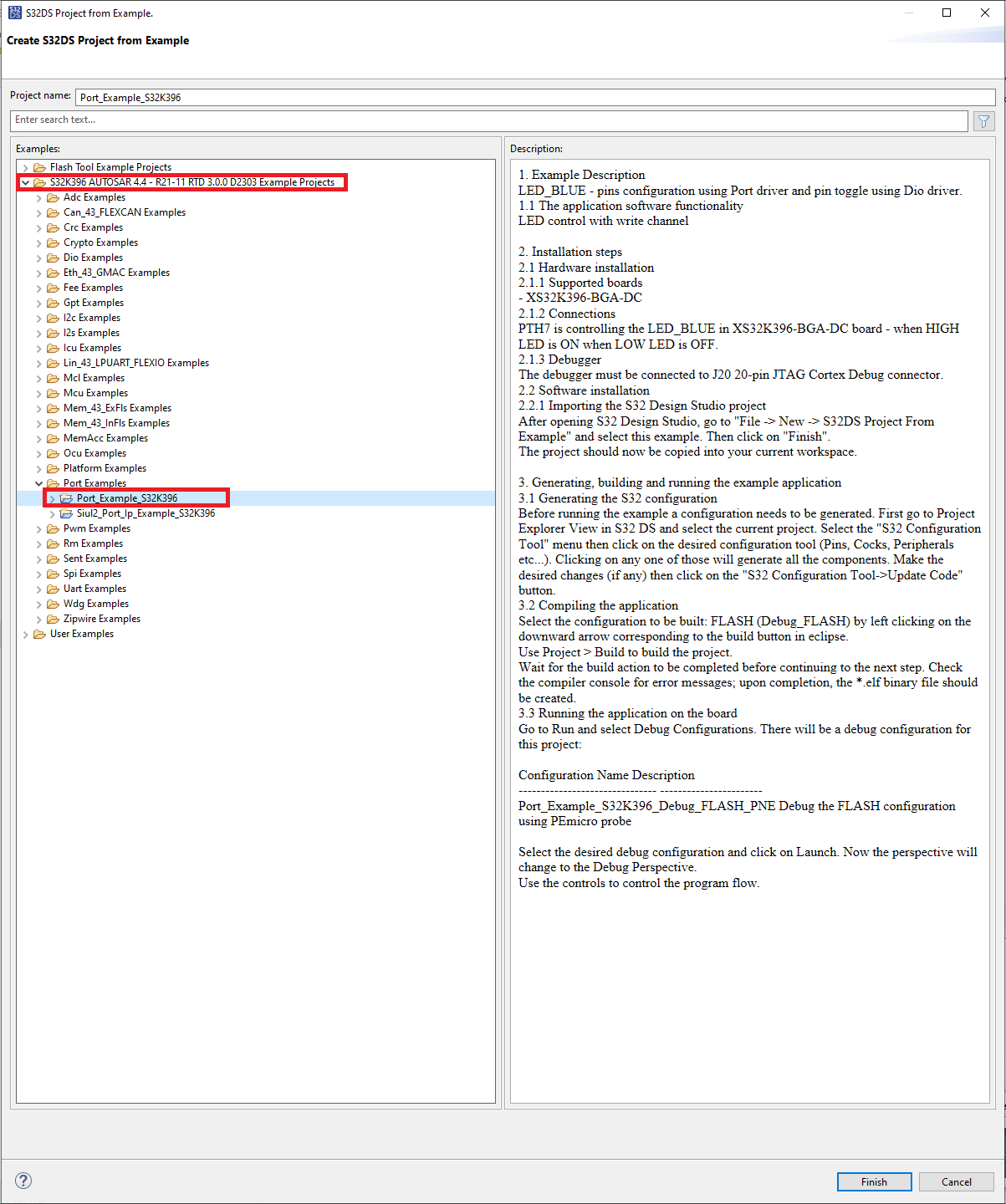

  2. ［S32K396 AUTOSAR 4.4 - R21-11 RTD 3.0.0 D2303 Example Projects（S32K396 AUTOSAR 4.4 - R21-11 RTD 3.0.0 D2303サンプル・プロジェクト）］を開き、［Port_Example_S32K396］を選択します

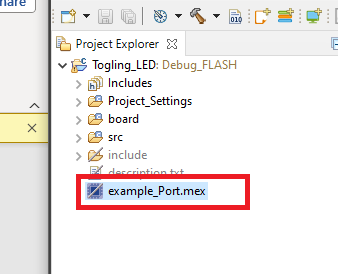

  3. mexファイルを開いて必要なRTDファイルを生成します

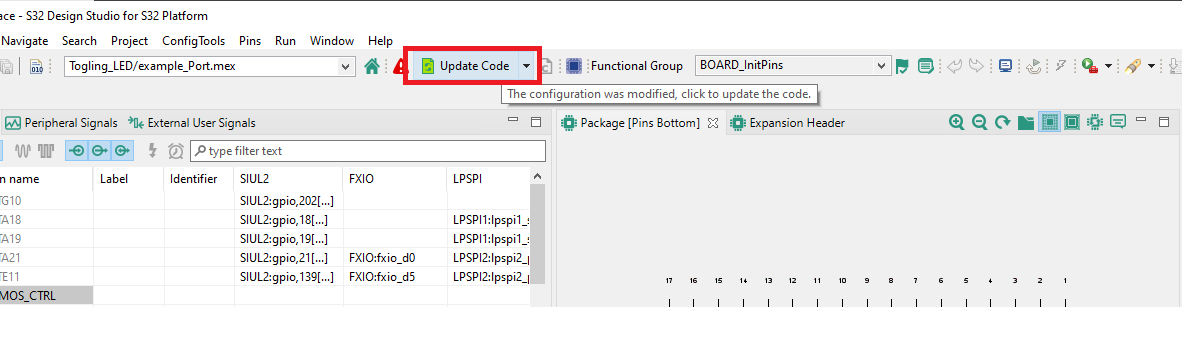

  4. ［Update Code（コードの更新）］をクリックします

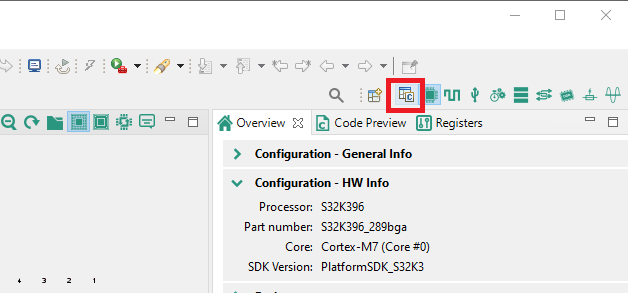

  5. ソース・コード・ビューに戻ります

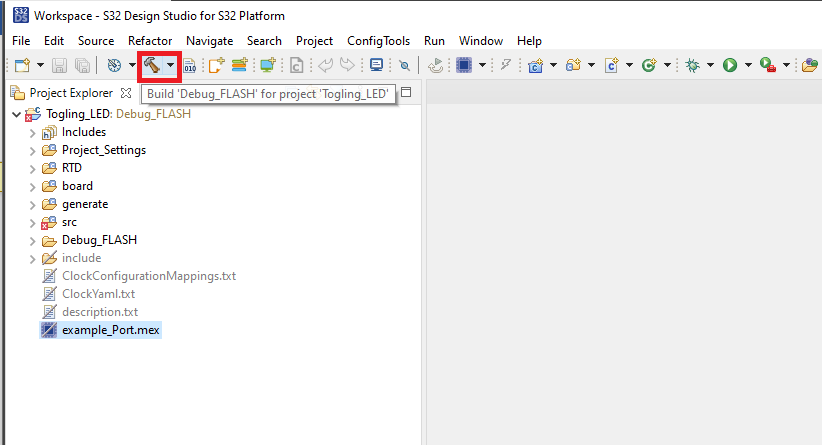

  6. ハンマー・アイコンをクリックしてプロジェクトをビルドします

2.7 ボードへのコードのプログラム

  1. 外部デバッガを使用する場合
    1. ボードはデフォルトで、J20に接続された外部デバッガを使用するように設定されています
    2. 外部デバッガを接続し、S32DSによって生成されたelfをプログラムします
  2. オンボードOpenSDAデバッガを使用する場合

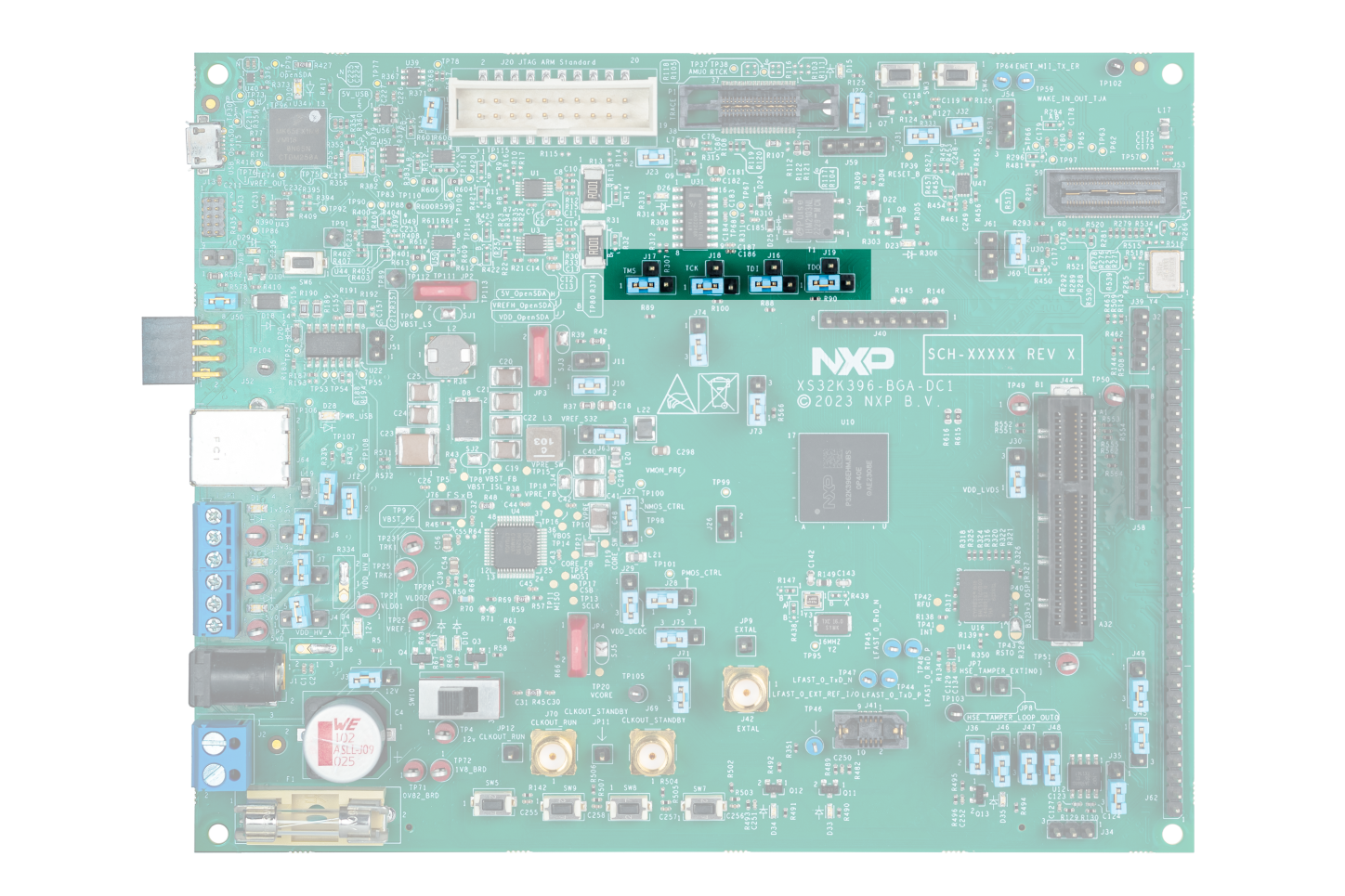

    1. OpenSDAを使用するようにデバッガ選択ジャンパを変更します（J16、J17、J18、J19の1-2の位置）
    2. USBケーブルでボードをPCに接続し、12V電源をボードに接続します。SW10がOFFポジションにあるときに電源をボードに接続し、12 Vが印加されたら、ONポジションに切り替えます

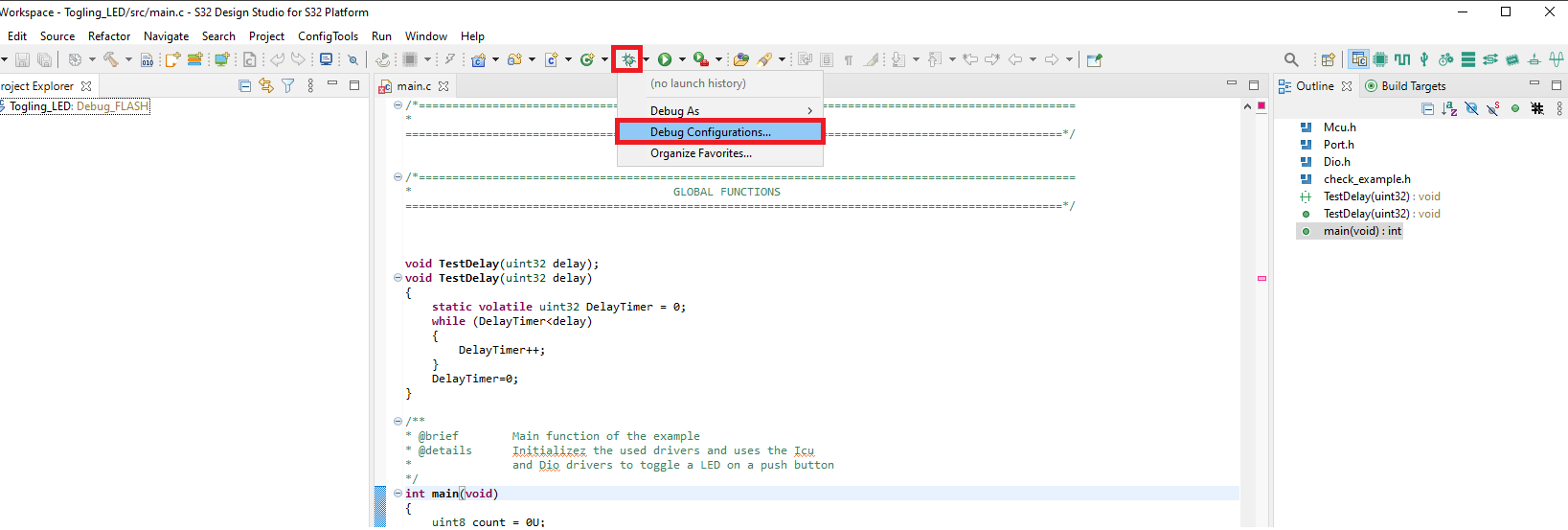

    3. Design Studioに戻り、デバッグ・アイコンをクリックし、［Debug Configurations（デバッグ設定）］を選択します

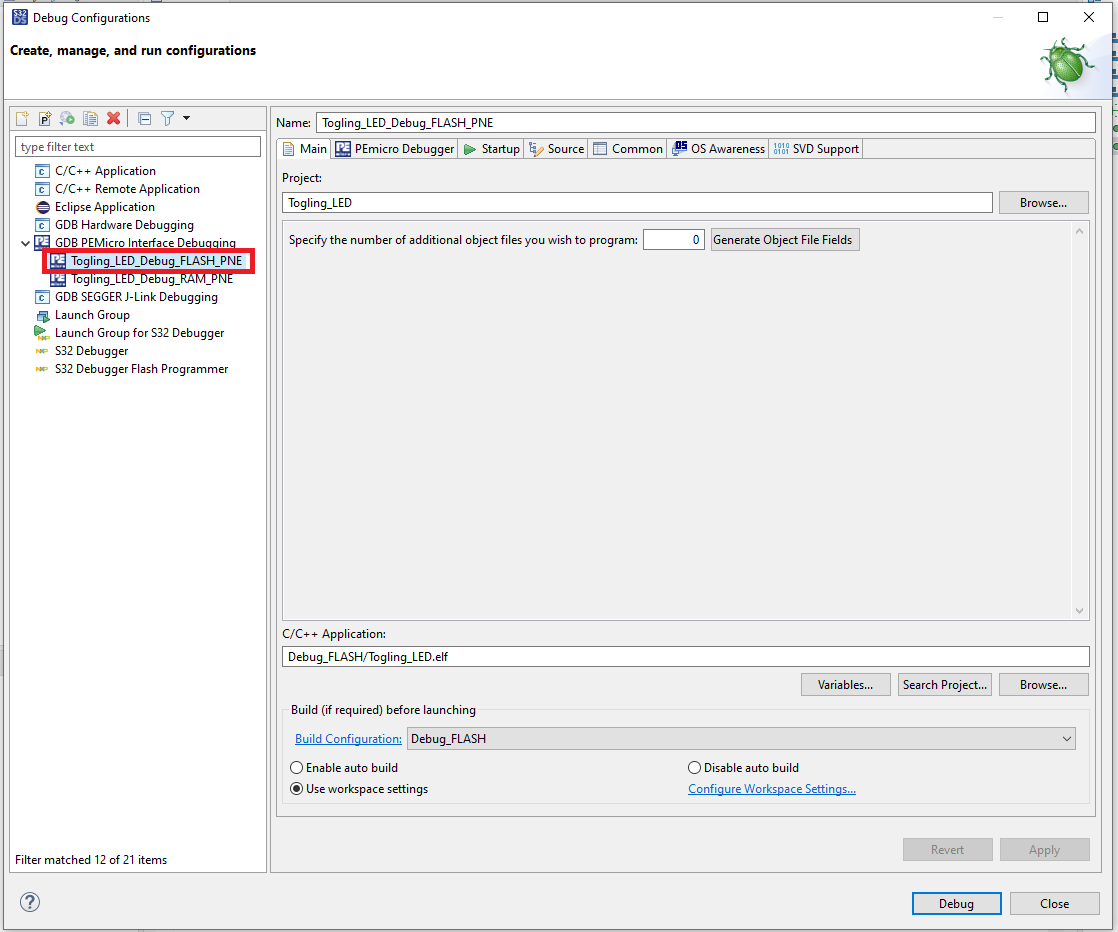

    4. ［GDB PEMicro Interface Debugging（GDB PEMicroインターフェースのデバッグ）］>［xxx_Debug_FLASH_PNE］を選択します。xxxはサンプルから作成したプロジェクトの名前です

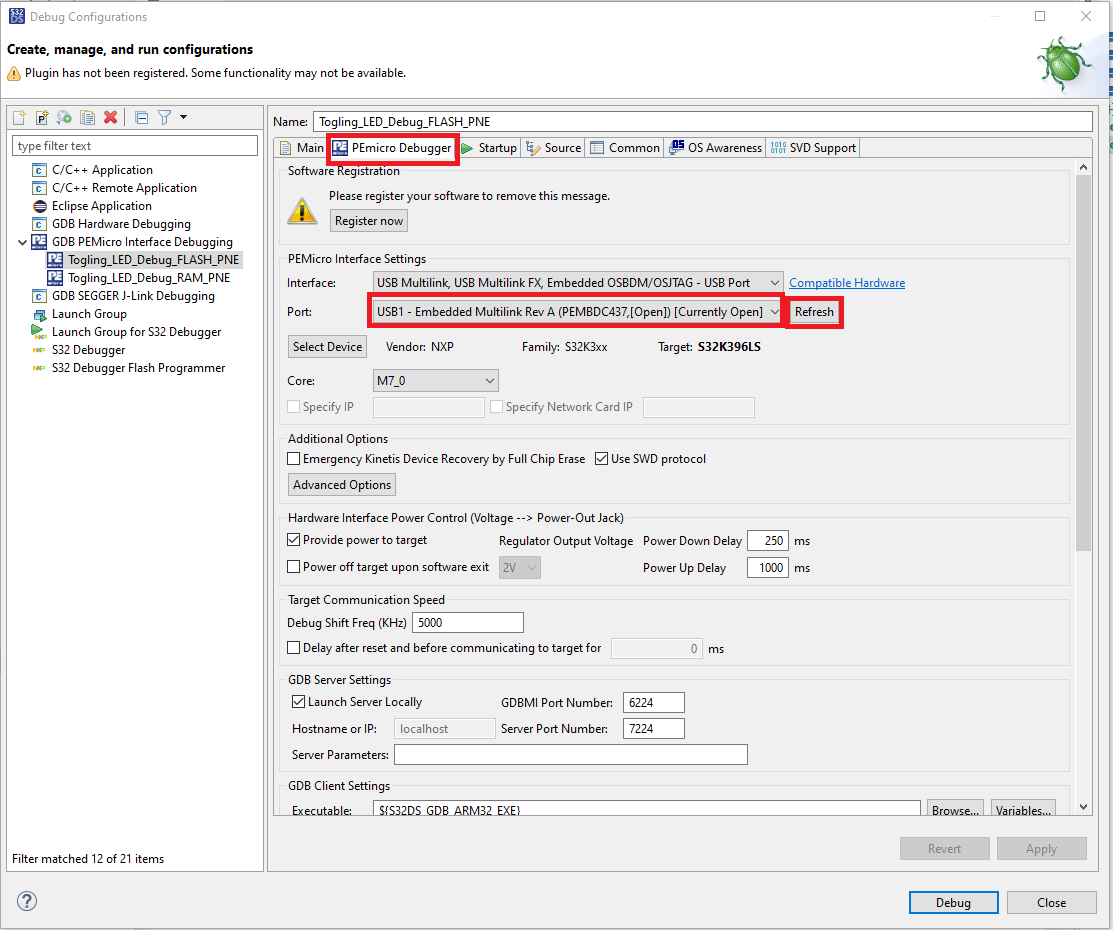

    5. ［PEmicro Debugger（PEmicroデバッガ）］を選択し、［Port（ポート）］にデバイスが表示されていない場合は、［Refresh（再読み込み）］ボタンをクリックします

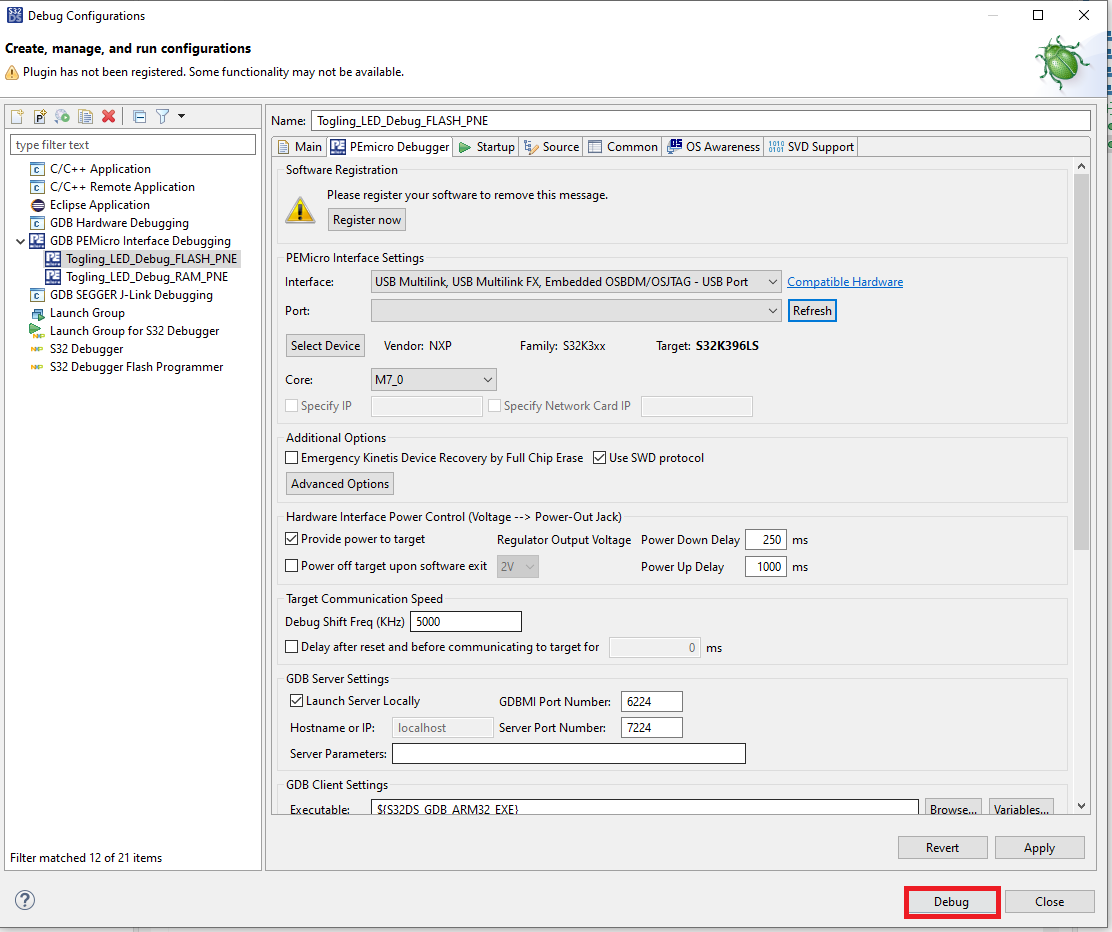

    6. ［Debug（デバッグ）］ボタンをクリックします

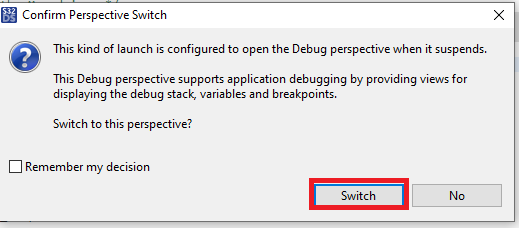

    7. ［Switch（切り替え）］ボタンをクリックして、デバッガ・ビューに移動します

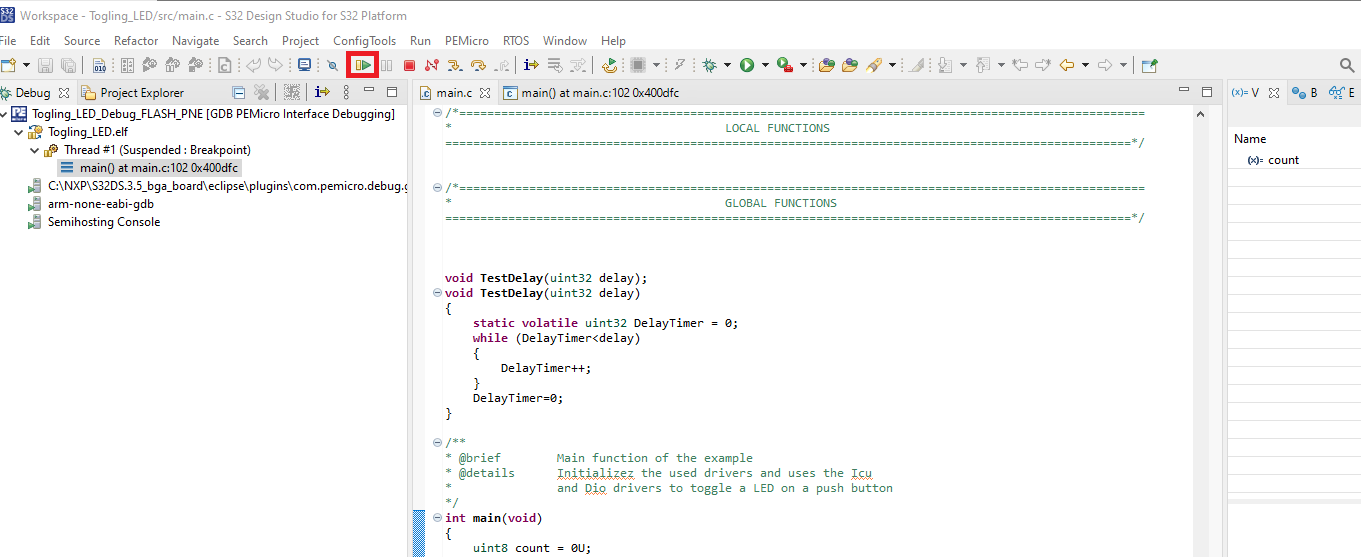

    8. デバッガ・ウィンドウの［Run（実行）］ボタンをクリックします
    9. D35が10回点滅します

前へパッケージの内容
次へ接続

3. 接続

3.1 S32K396-BGA-DC1のジャンパの設定

S32K396-BGA-DC1 Connectors and Jumpers Description

S32K396-BGA-DC1 Connectors and Jumpers Description

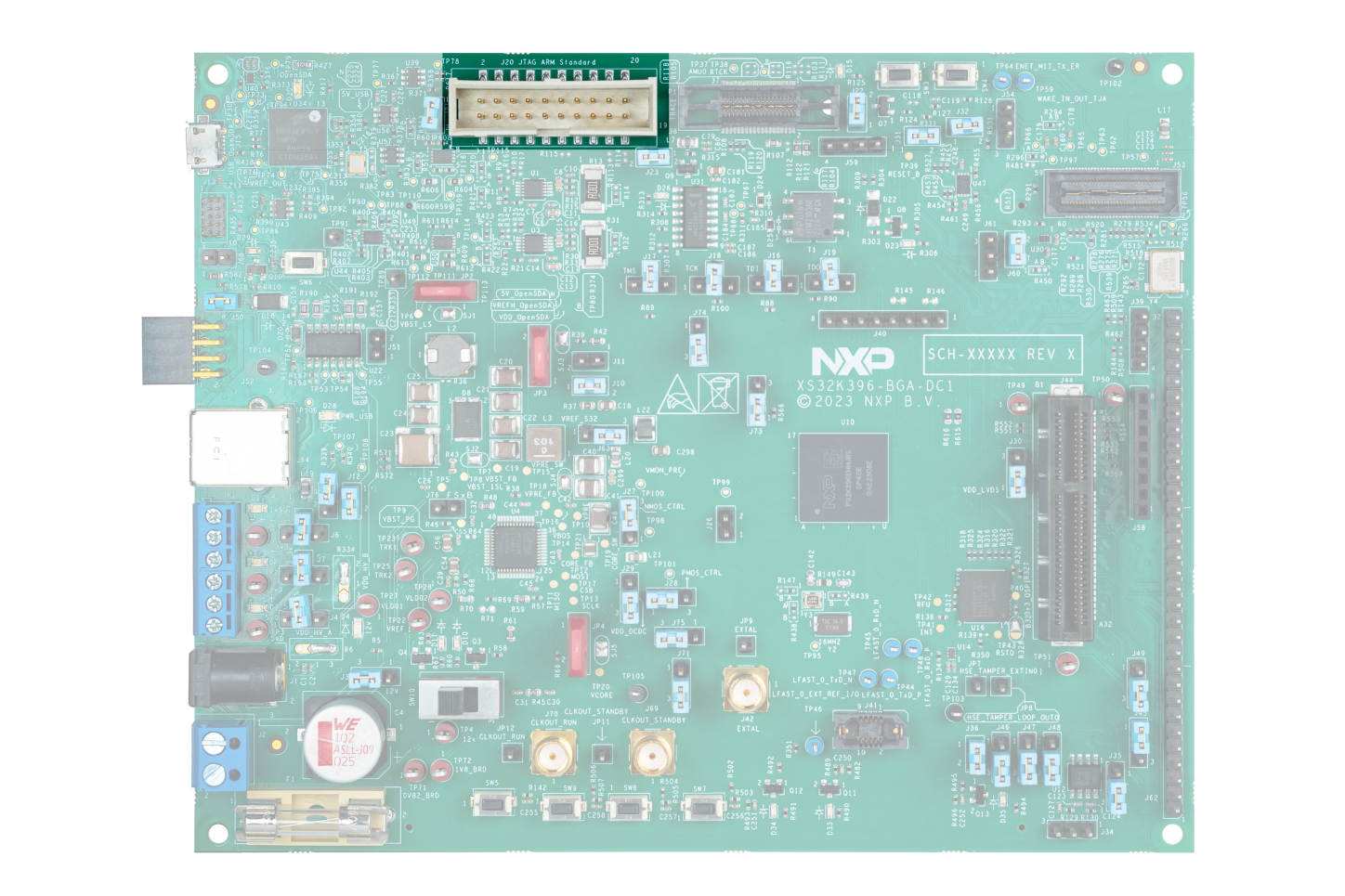

3.2 デバッガの接続

ボードをスタンドアロンで使用する場合は、ジャンパJ3、J4、J6、J7を設定します。

ジャンパ 設定 選択
J3 1-2（デフォルト） 12 V電源のソース
J4 2-4 5 V電源のソース
J6 2-4 1.5 V電源のソース
J7 2-4 3.3 V電源のソース

S32K396 BGA DC1は3つの異なるデバッガをサポートしていますが、ジャンパJ16、J17、J18、J19を設定した場合に同時に使用できるのは1つだけです。デフォルトでは、ボードはコネクタJ20に接続された外部デバッガを使用するように設定されています。

デバッガ選択表。

デバッガ J16、J17、J18、J19の設定
オンボード (J15) 1-2
外部 (J20) 2-4（デフォルト）
外部トレース (P1) 2-3

3.3 導入方法

  1. J6、J7、J4の位置を2-4の位置に変更します（FS26デバイスで生成されるMCU電源）
  2. 12 V外部電源をジャック・コネクタJ1に接続します
  3. メイン・スイッチSW10をオンにしてボードの電源を入れます

3.4 S32K396-BGA-DC1評価ボードのジャンパの設定

その前に、下図を参考に、SW10の電源スイッチを接続します（3の位置）。

Debugger Connections

Debugger Connections

S32K396 BGA DC1は3つの異なるデバッガをサポートしていますが、ジャンパJ16、J17、J18、J19を設定した場合に同時に使用できるのは1つだけです。デフォルトでは、ボードはコネクタ J20に接続された外部デバッガを使用するように設定されています。

デバッガ選択表。

デバッガ J16、J17、J18、J19の設定
オンボード (J15) 1-2
外部 (J20) 2-4（デフォルト）
外部トレース (P1) 2-3

電源については、電源アダプタ（12 V出力）を使用します。これは同梱されており、J1に接続します。

その前に、下図を参考に、SW10の電源スイッチを接続します（3の位置）。

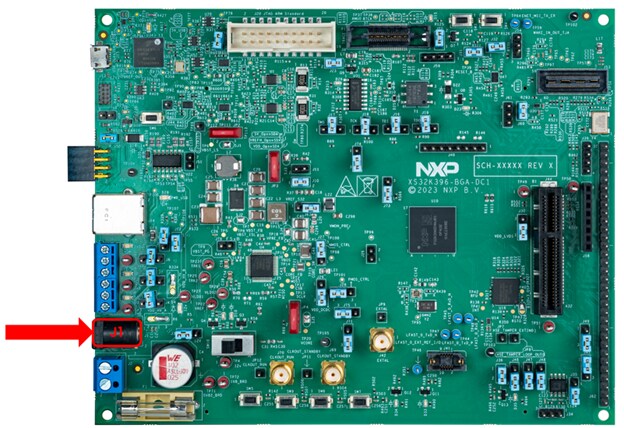

下図を参考に、12 V電源をJ1に接続します。

下図を参考に、SW10をオンにします（1の位置）。
