S32K39/37/36電動化マイクロコントローラ評価ボード

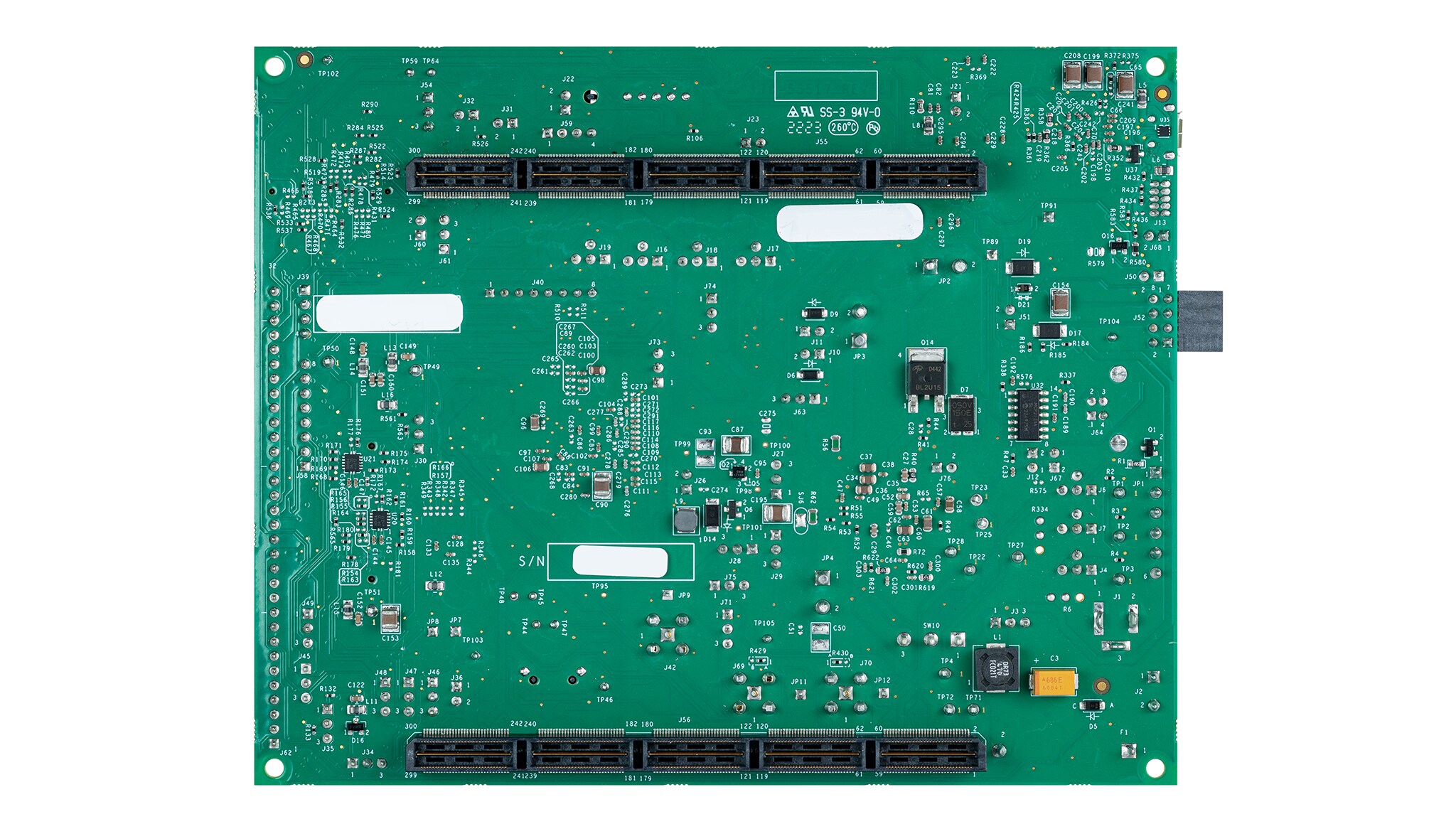

S32K396-BGA-DC1

画像にカーソルを合わせると拡大表示されます。

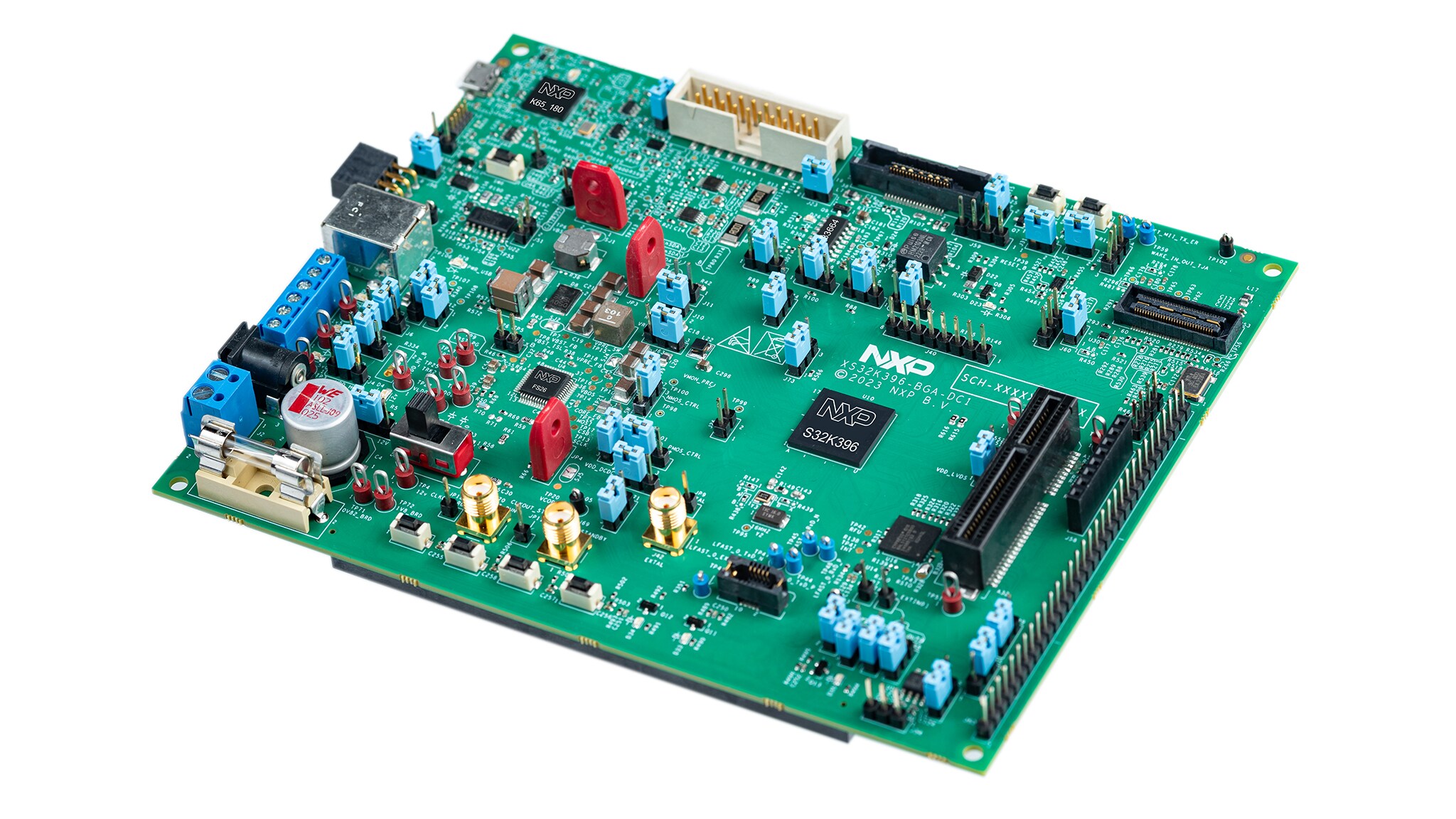

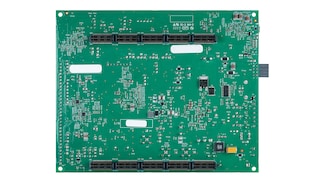

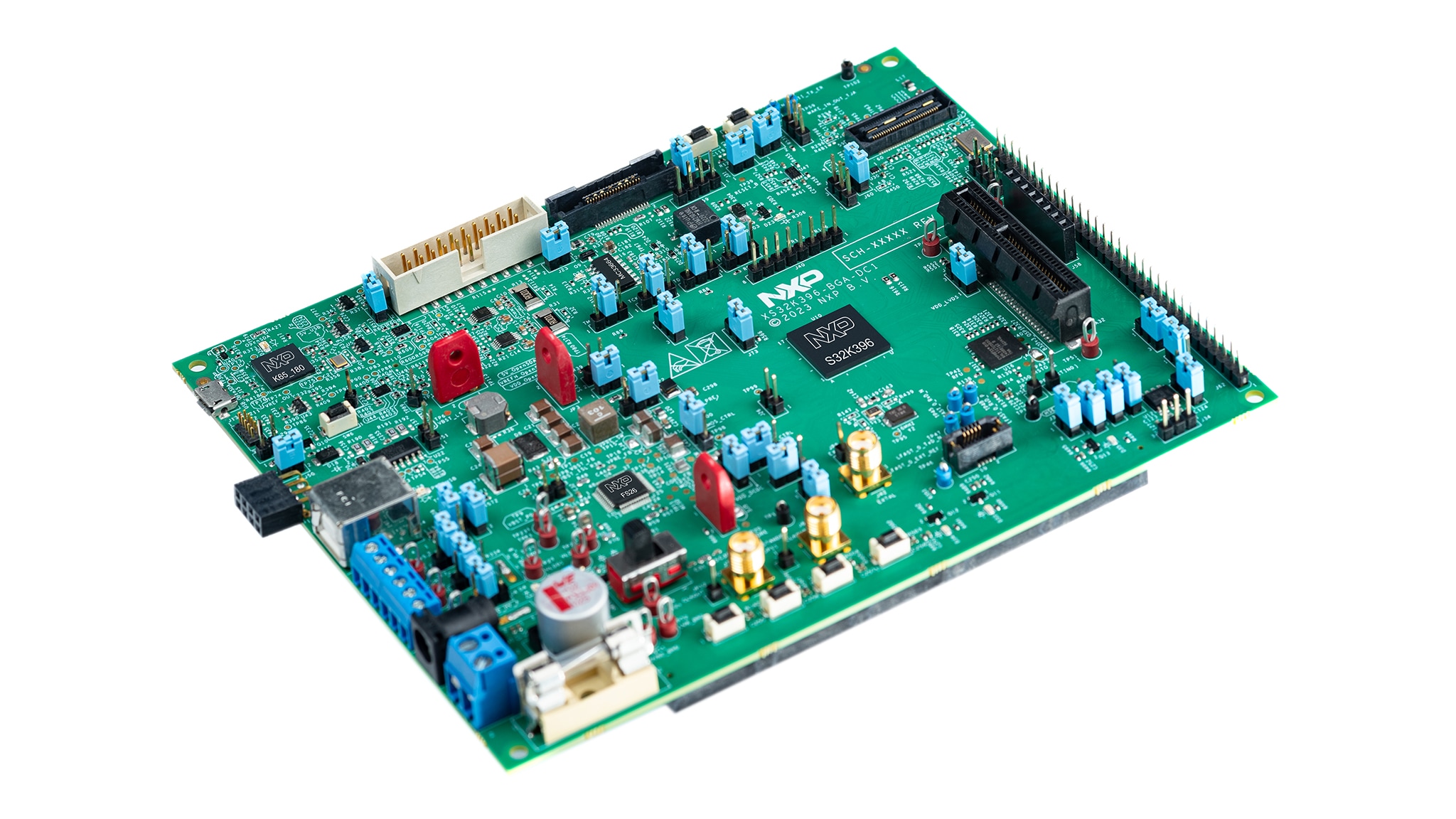

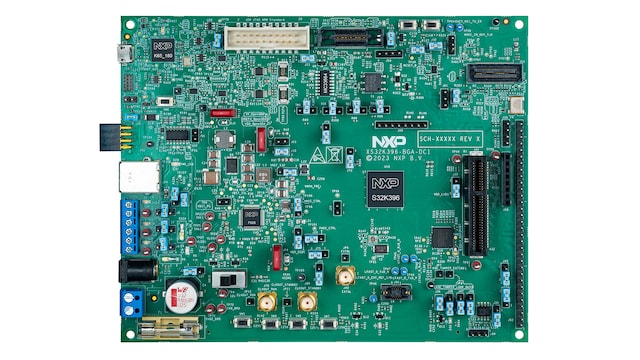

S32K396-BGA-DC1評価ボード (EVB) には、電動化アプリケーションの開発に最適化されたMAPBGA 289パッケージのASIL D S32K396マイクロコントローラ・ユニットが搭載されています。オンボード・デバッガ、堅牢な通信インターフェース、車載イーサネット通信のサポートを備え、リアルタイム制御アプリケーション、特にトラクション・ドライブやトルク・ベクタリングなどの安全性が重視されるアプリケーション向けに設計されています。

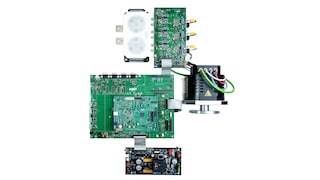

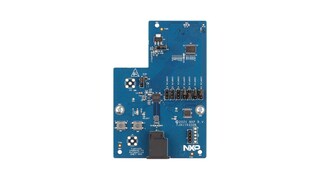

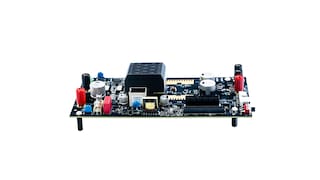

次のボードを使用して拡張できます。

ブロック図

S32K396-BGA-DC1評価ボードの特長

S32K396-BGA-DC1 Evaluation Board features
図を取得する PDF

対応製品

インターフェース

3.3 V/5 V IO CANトランシーバ

  • TJA1044: 高速CANトランシーバ、スタンバイ・モード搭載 - Mantisファミリ

パワーマネージメント

セーフティSBC

  • FS26: 低消費電力セーフティ・システムベーシス・チップ、ASIL Dシステム対応

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K39-37-36: 電動化アプリケーション向けS32K39/37/36マイクロコントローラ

特長

モータ制御のサポート

  • 3相永久磁石同期モータ (PMSM) またはブラシレスDC (BLDC) モータ制御
  • 3相PMSMまたはBLDCモータ制御、またはS32X-MB I/O拡張ボード使用時は6相モーター x 1

インターフェース

  • CAN-FD × 1
  • LIN x 2
  • USB/UART x 2
  • QSPIメモリ x 1（64 Mb HyperRAM/512 Mbフラッシュ・メモリ）
  • Zipwire x 1
  • I²C x 1
  • モータ制御 x 1
  • イーサネット（PHYなし）コネクタ x 1
  • MSC
  • FlexIO
  • eMIOSヘッダ
  • ユーザーLED x 3
  • ユーザー用プッシュ・ボタン x 4
  • バッテリー・マネジメント分離インターフェース
  • ウェイク・アップ・ボタン

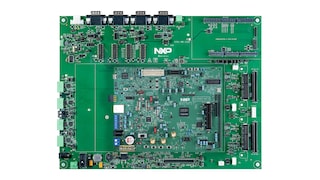

  • S32X-MB I/O接続用の拡張コネクタ

購入オプション

S32K396-BGA-DC1-Image

クリックして展開

  • S32K396-BGA-DC1
    アクティブ

  • S32K39/37/36 Electrification Microcontrollers Evaluation Board.

  • キットの内容：

    • S32K396-BGA-DC1評価ボード
  • $1099.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 7
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
