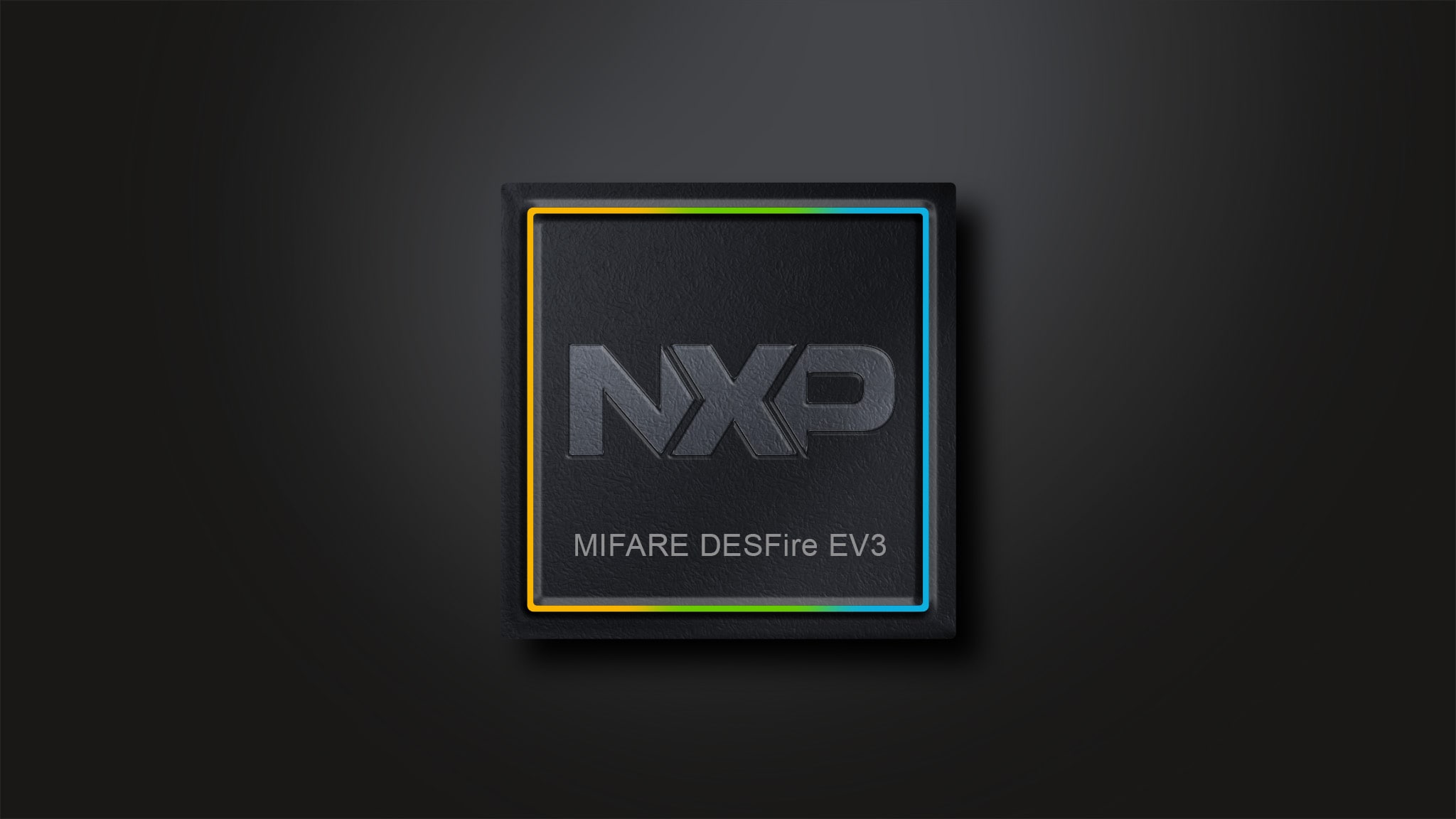

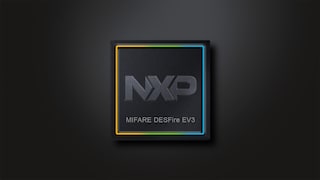

MIFARE DESFire EV3 | セキュアな非接触IC

MIFARE DESFire EV3 ICの特徴は、セキュアかつ便利な非接触型コネクテッド・スマートシティ・サービスへのNXPの継続的な取り組みを反映しています。MIFARE DESFireファミリに新たに加わったこの最新製品は、前世代と比較して性能が強化されていると同時に、動作距離が拡大し、トランザクション速度も向上しており、以下のような特長を備えています。

コモン・クライテリアEAL 5+認証済みのICハードウェアおよびソフトウェア
DES、2K3DES、3K3DES、またはAESに基づくオープン暗号化アルゴリズムの幅広い選択肢
高度なデータ保護を実現するSUNメッセージ認証
中間者攻撃を防止するトランザクション・タイマ
モバイル・サービスのシームレスな連携とMIFARE 2GOの組み合わせ

データシート

アプリケーション・ノート

製品詳細

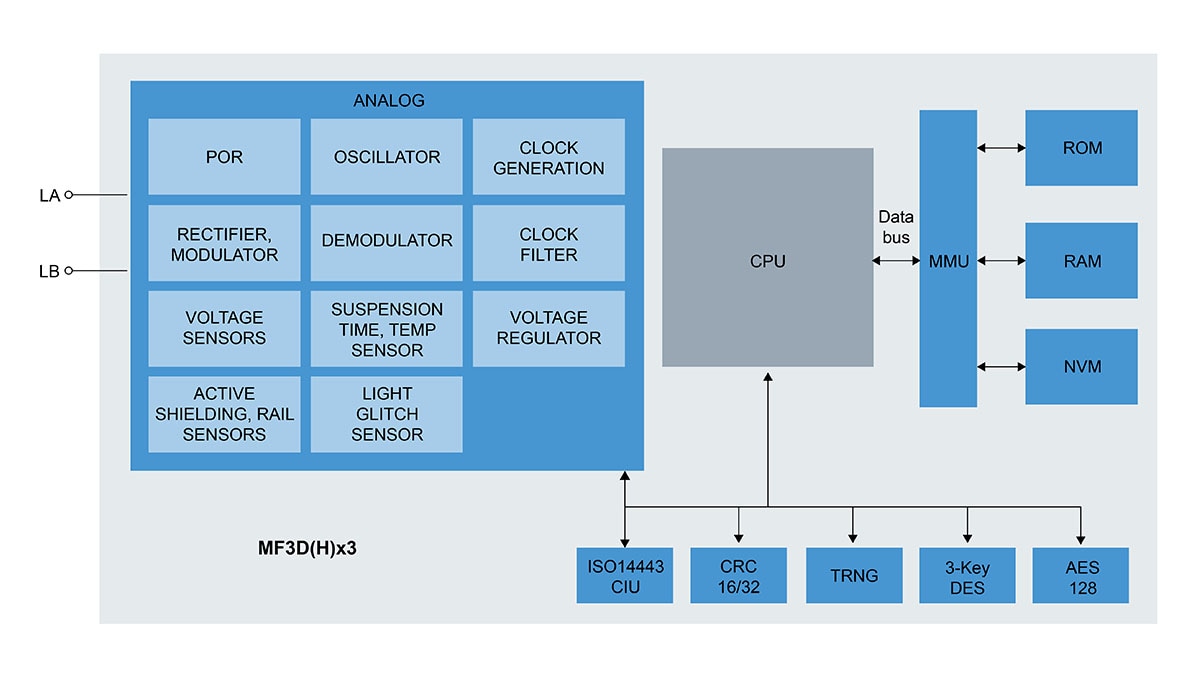

ブロック図

MIFARE DESFire EV3のブロック図

図を取得する PDF

特長

RFインターフェース：ISO/IEC 14443 Type A

ISO/IEC 14443-2/3 A準拠の非接触インターフェース
最大100 mmの動作距離（PCDによる電源供給およびアンテナの形状によって異なる）に対応する低Hmin
高速データ転送：106 kbit/s、212 kbit/s、424 kbit/s、848 kbit/s
7バイトの一意の識別子（ランダムIDのオプション）
ISO/IEC 14443-4伝送プロトコルを採用
最大256バイトのフレーム・サイズをサポートする構成可能なFSCI

不揮発性メモリ

2 KB、4 KB、8 KB
25年間のデータ保持
書き込み耐久性100万サイクル（標準）
高速プログラミング・サイクル

NVメモリ構成とマルチアプリケーション・サポート

柔軟なファイル・システム：ユーザーがPICCのアプリケーション構造を自由に定義可能
メモリ・サイズに応じたアプリケーション数
各アプリケーションで最大32ファイル（標準データ・ファイル、バックアップ・データ・ファイル、値ファイル、線形レコード・ファイル、循環レコード・ファイル、トランザクションMACファイルの6種類のファイルが利用可能）
ファイル・サイズを作成時に決定（トランザクションMACファイル以外）
MlsmartApp（アプリケーション管理の権限移譲）
DAMアプリケーションでのメモリ再利用（フォーマット・アプリケーション）
工場出荷時にAppXplorerサービス・サポート用のNXPのDAM鍵を搭載
1回のトランザクションで任意の2つのアプリケーションのファイルにアクセス可能

セキュリティとプライバシー

コモン・クライテリア認証：EAL5+（ハードウェアおよびソフトウェア）
各デバイスに固有の7バイトのシリアル番号
セキュリティとプライバシーを強化するオプションの「ランダム」ID
相互認証3パス
ISO/IEC 7816-4準拠の相互認証
柔軟な鍵管理：1つのカード・マスター鍵およびアプリケーションごとに最大14の鍵
各ファイルのアクセス権に対する複数の鍵の割り当て（最大8）
高速の鍵ローリング・メカニズムを備えたアプリケーションごとの複数の鍵セット（最大16セット）
鍵バージョンを備えた56/112/168ビット鍵を使用するハードウェアDES
鍵バージョンを備えた128ビット鍵を使用するハードウェアAES
8バイトCMACによるデータの信頼性
MF3ICD40互換モード：4バイトMAC、CRC 16
RFチャネルでのデータ暗号化
アプリケーション・レベルでの認証
ハードウェア例外検出センサ
自己保護ファイル・システム
アプリケーションごとに秘密鍵で署名されたトランザクションMAC
プライバシー保護を備えた複数の仮想カード・デバイスでのカード/アプリケーションの選択を強化する仮想カード・アーキテクチャ
リレー・アタックから保護するための近接チェック
NXP純正製品であることを証明するオリジナリティ・チェック

ISO/IEC 7816適合

ISO/IEC 7816-4のファイル構造（ファイルIDまたはDF名による選択）をサポート
ISO/IEC 7816-4のAPDUメッセージ構造をサポート
MIFARE DESFireのネイティブ・コマンドに関してISO/IEC 7816-4のAPDUラッパーをサポート
ISO/IEC 7816-4のSELECT FILE用INSコード「A4」をサポート
ISO/IEC 7816-4のREAD BINARY用INSコード「BO」をサポート
ISO/IEC 7816-4のUPDATE BINARY用INSコード「D6」をサポート
ISO/IEC 7816-4のREAD RECORDS用INSコード「62」をサポート
ISO/IEC 7816-4のAPPEND RECORD用INSコード「E2」をサポート
ISO/IEC 7816-4のINTERNAL AUTHENTICATE用INSコード「88」をサポート
ISO/IEC 7816-4のEXTERNAL AUTHENTICATE用INSコード「82」をサポート

特別な機能

新しいトランザクション・タイマのサポートを備えたトランザクション指向の自動アンチブロークン・メカニズム
カードのパーソナライズのための設定可能なATS情報
MIFARE DESFire EV2、EV1、D40 (MF3ICD40) との下位互換モード
セキュア・ダイナミック・メッセージング (SDM) により Secure Unique NFC (SUN) を有効化し、テキストとしてNDEFメッセージ（NTAG DNA互換）に反映
小型フォーム・ファクタ設計 (MF3DHx3) 向けのオプションの高入力静電容量 (70 pF)

比較表

	MIFARE DESFire EV3	MIFARE DESFire EV2	MIFARE DESFire EV1
ISO/IEC 14443 A 1-4	あり	あり	あり
ISO/IEC 7816-4対応	拡張	拡張	拡張
EEPROMデータ・メモリ	2/4/8/16 KB	2/4/8/16/32 KB	2/4/8 KB
柔軟なファイル構造	あり	あり	あり
NFCフォーラム・タグType 4	あり	あり	あり
固有ID	7B UIDまたは4B RID	7B UIDまたは4B RID	7B UIDまたは4B RID
アプリケーションの数	メモリ・サイズに応じた数	メモリ・サイズに応じた数	28
アプリケーションごとのファイル数	32	32	32
サポートされるデータレート	最大848 Kbit/s	最大848 Kbit/s	最大848 Kbit/s
サポートされる暗号化アルゴリズム	DES/2K3DES/ 3K3DES/ AES128	DES/2K3DES/ 3K3DES/ AES128	DES/2K3DES/ 3K3DES/ AES128
CC認証（HWおよびSW）	EAL 5+	EAL 5+	EAL 4+
アプリケーション管理の権限移譲（マルチアプリケーション）	あり。鍵のプリロード	あり	-
SUN（Secure Unique NFCメッセージ）	あり。NTAG DNA互換	-	-
アプリごとのトランザクションMAC	あり	あり	-
アプリケーションごとの複数の鍵セット	最大16の鍵セット	最大16の鍵セット	-
複数ファイルのアクセス権	最大8個の鍵	最大8個の鍵	-
アプリケーション間のファイル共有	あり	あり
トランザクション・タイマ	あり	-	-
仮想カード・アーキテクチャ	あり	あり	-
近接チェック	あり	あり	-
納入タイプ	ウェハ、MOA4およびMOA8	ウェハ、MOA4およびMOB6	ウェハ、MOA4およびMOA8
