高度な設定が可能な8チャネル±25 Vユニバーサル入力アナログ・フロントエンド、励磁源付き

NAFEx3388 アクティブ

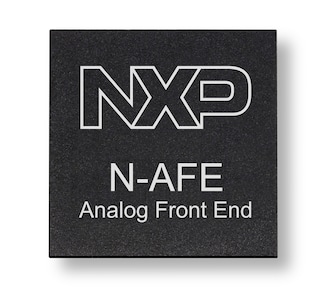

画像にカーソルを合わせると拡大表示されます。

NAFE13388 / NAFE73388 / NAFE13188は、高精度の測定要件を満たし高度な設定が可能な産業用グレードのマルチチャネル・ユニバーサル入力アナログ・フロントエンド (AFE) です。このデバイスは、低リーク、高電圧 (HV) の高速マルチプレクサ、低オフセットおよび低ドリフトのプログラマブル・ゲイン・アンプ (PGA) およびバッファ、高データ・レートの24ビット・デルタ・シグマADコンバータ (ADC)、高精度の電圧および電流励磁源、低ドリフトの電圧リファレンスを内蔵しています。HVアナログ・ピンはすべて、電磁環境適合性 (EMC) および誤配線の状況に対応するために内部でダイオード保護されています。NAFE13388 / NAFE73388 / NAFE13188は各種の診断機能を装備しており、状態監視と異常検出のための監視回路を提供します。較正用に2つの高精度電圧源が用意され、エンド・ツー・エンドのシステム自動較正と予知保全が容易になります。

NAFE13388 / NAFE13188は、低消費電力アプリケーション専用で、それぞれ工場較正ありと工場較正なしのオプションに対応しています。NAFE73388は、最大576 kSPSの高速データ・レートをサポートします。

NAFE13388、NAFE73388、NAFE13188は、プログラマブル・ロジック・コントローラ (PLC)、I/Oモジュール、データ・ロガー、計装、および高精度のセンサ・システムやデータ収集システム用に設計されています。

ブロック図

NAFE13388 / NAFE73388 / NAFE13188アナログ・フロントエンド

NAFEx3388 Block Diagram
図を取得する PDF

特長

8つの設定可能なHV入力

  • 最大±25 V範囲のシングルエンドまたは差動
  • 電圧と電流の範囲を個別に設定
  • 最大±36 Vまでの過電圧保護（1時間未満）

プログラム可能な利得

  • x0.2～x16

高速データ・レート

  • NAFE13388 / NAFE13188：7.5 SPS～288 kSPS
  • NAFE73388：15 SPS～576 kSPS
  • 50 Hz/60 Hzライン周波数の同時除去
  • ENOB：
    • NAFE13388 / NAFE13188：72 kSPSで17ビット / 30 SPSで24ビット
    • NAFE73388：144 kSPSで17ビット / 50 SPSで24ビット

高精度

  • ユーザー較正後の室温FS精度：0.005%
  • -25°C～105°CでのFS精度：0.1%

システム較正

  • NAFE13388 / NAFE73388：工場較正済み
  • NAFE13188：工場較正なし

主な特長

  • ±3°Cの内部温度センサ
  • 高精度の励起電圧および電流源
  • 室温での内部発振器精度：0.2%
  • 診断システムによる故障検出と予測
  • CRCエラー検出
  • 10本のGPIO
  • 32 MHzのSPIインターフェース
  • 堅牢な8 kV HBM ESDおよびIEC61000-4-5 2 kVサージ保護
  • 電源：HV：±7 V～±24 V、LV：3.3 V
  • 消費電力：低消費電力バージョンでは150 mW、高速では160 mW
  • 動作温度範囲TA：-40°C～+125°C
  • パッケージ：64ピン、9 mm x 9 mm x 0.85 mm HVQFN

長期製品供給プログラム

  • これらの製品は、お客様の組込み設計に使用される製品の安定供給を15年にわたり保証するNXP長期製品供給プログラムの対象となっています。

もっと見る

比較表

低消費電力 / 高速 工場較正 ADC分解能 チャネル 状態
NAFE13388 低消費電力 あり 24ビット 8 提供中
NAFE73388 高速 あり 24ビット 8 提供中
NAFE13188 低消費電力 なし 24ビット 8 提供中
NAFE13148 低消費電力 なし 16ビット 8 近日提供開始
NAFE13144 低消費電力 なし 16ビット 4 提供中
