高度な設定が可能な8チャネル±25 Vユニバーサル入力アナログ・フロントエンド

NAFEx1388 アクティブ

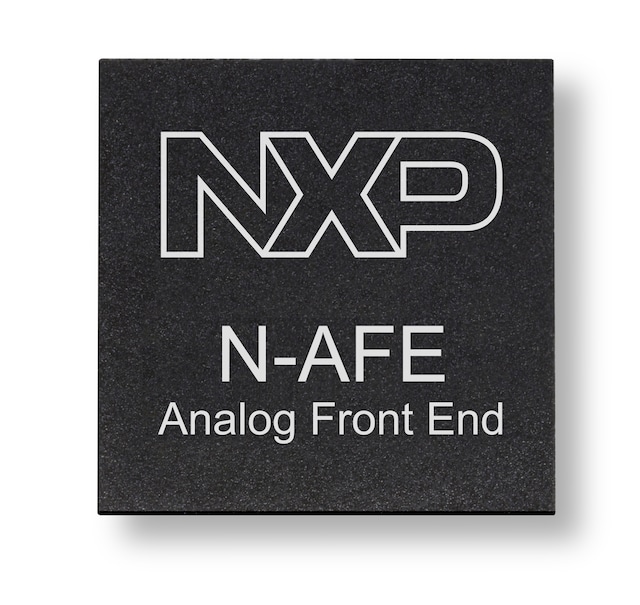

画像にカーソルを合わせると拡大表示されます。

NAFE11388 / NAFE11348 / NAFE71388は、高精度の測定要件を満たし高度な設定が可能な産業グレードの8チャネル・ユニバーサル入力アナログ・フロントエンド (AFE) ファミリです。このデバイスは、低リーク、高電圧の高速マルチプレクサ、低オフセットおよび低ドリフトのPGAとバッファ、高データ・レートの16 / 24ビット・デルタ・シグマADC、低ドリフトのリファレンス電圧を内蔵しています。アナログ高電圧 (HV) 入力ピンは、EMC保護のため、また配線ミスなどに備えて、内部がダイオードで保護されています。このデバイスは各種の診断機能を装備しており、状態監視と異常検出のための監視回路を提供します。較正用に2つの高精度電圧源が用意され、エンド・ツー・エンドのシステム自動較正と予知保全が容易になります。

NAFE11388 / NAFE11348は低消費電力アプリケーション専用で、NAFE71388は最大576 kSPSの高速データ・レートをサポートします。

NAFE11388 / NAFE11348およびNAFE71388は、プログラマブル・ロジック・コントローラ (PLC)、I/Oモジュール、データ・ロガー、計装、および高精度のセンサ・システムやデータ収集システム用に設計されています。

製品の詳細とサンプルの供給状況については、最寄りの営業所にお問い合わせください。

ブロック図

NAFE11388 / NAFE11348 / NAFE71388アナログ・フロントエンド

NAFE11388 Block Diagram
図を取得する PDF

特長

8つの設定可能なHV入力

  • 最大±25 V範囲のシングルエンドまたは差動
  • 電圧と電流の範囲を個別に設定
  • 最大±36 Vまでの過電圧保護（1時間未満）

高速データ・レート

  • NAFE11388 / NAFE11348：7.5 SPS～288 kSPS
  • NAFE71388：15 SPS～576 kSPS
  • 50 Hz/60 Hzライン周波数の同時除去
  • ENOB：
    • NAFE11388：72 kSPSで17ビット / 30 SPSで24ビット
    • NAFE11348：72 kSPSで16ビット / 30 SPSで16ビット
    • NAFE71388：144 kSPSで17ビット / 50 SPSで24ビット

高精度

  • ユーザー較正後の室温FS精度：0.005%
  • -25°C～105°CでのFS精度：0.1%

システム較正

  • 内蔵の高精度電圧源によるエンド・ツー・エンドの較正
  • 工場で較正済みの高精度製品が利用可能

主な特長

  • ±3°Cの内部温度センサ
  • 室温での内部発振器精度：0.2%
  • 診断システムによる故障検出と予測
  • CRCエラー検出
  • 10本のGPIO
  • 32 MHzのSPIインターフェース
  • 堅牢な8 kV HBM ESDおよびIEC61000-4-5 2 kVサージ保護
  • 電源：HV：±7 V～±24 V、LV：3.3 V
  • 消費電力：低消費電力バージョンでは125 mW、高速では135 mW
  • 動作温度範囲TA：-40°C～+125°C
  • パッケージ：64ピン、9 mm x 9 mm x 0.85 mm HVQFN

長期製品供給プログラム

  • これらの製品は、お客様の組込み設計に使用される製品の安定供給を15年にわたり保証するNXP長期製品供給プログラムの対象となっています。

もっと見る

比較表

低消費電力 / 高速 工場較正 ADC分解能 チャネル 状態
NAFE11388 低消費電力 あり 24ビット 8 提供中
NAFE71388 高速 あり 24ビット 8 提供中
NAFE11348 低消費電力 あり 16ビット 8 提供中
