高度に統合されたバッテリー圧力監視センサ
NBP8FD4ST1およびNBP9FD4ST1は、NBP8FD4T1およびNBP9FD4T1の販売終了に伴い、新しい設計に推奨されるデバイスです。

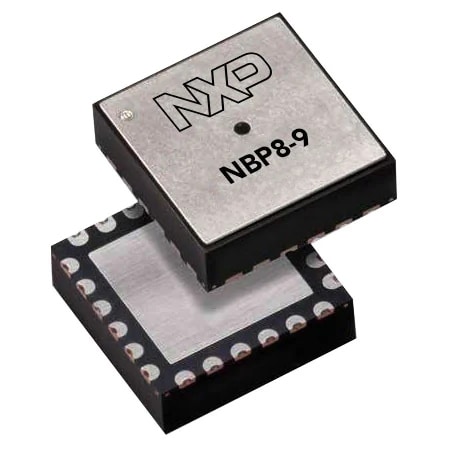

NBP8およびNBP9は、NXPの圧力センサ・ポートフォリオに含まれる完全統合型バッテリー圧力監視センサ・ファミリであり、4 x 4 mmの小型パッケージ、低消費電力、PWM、SPI、待機/割込み機能、電源イネーブルを備えています。

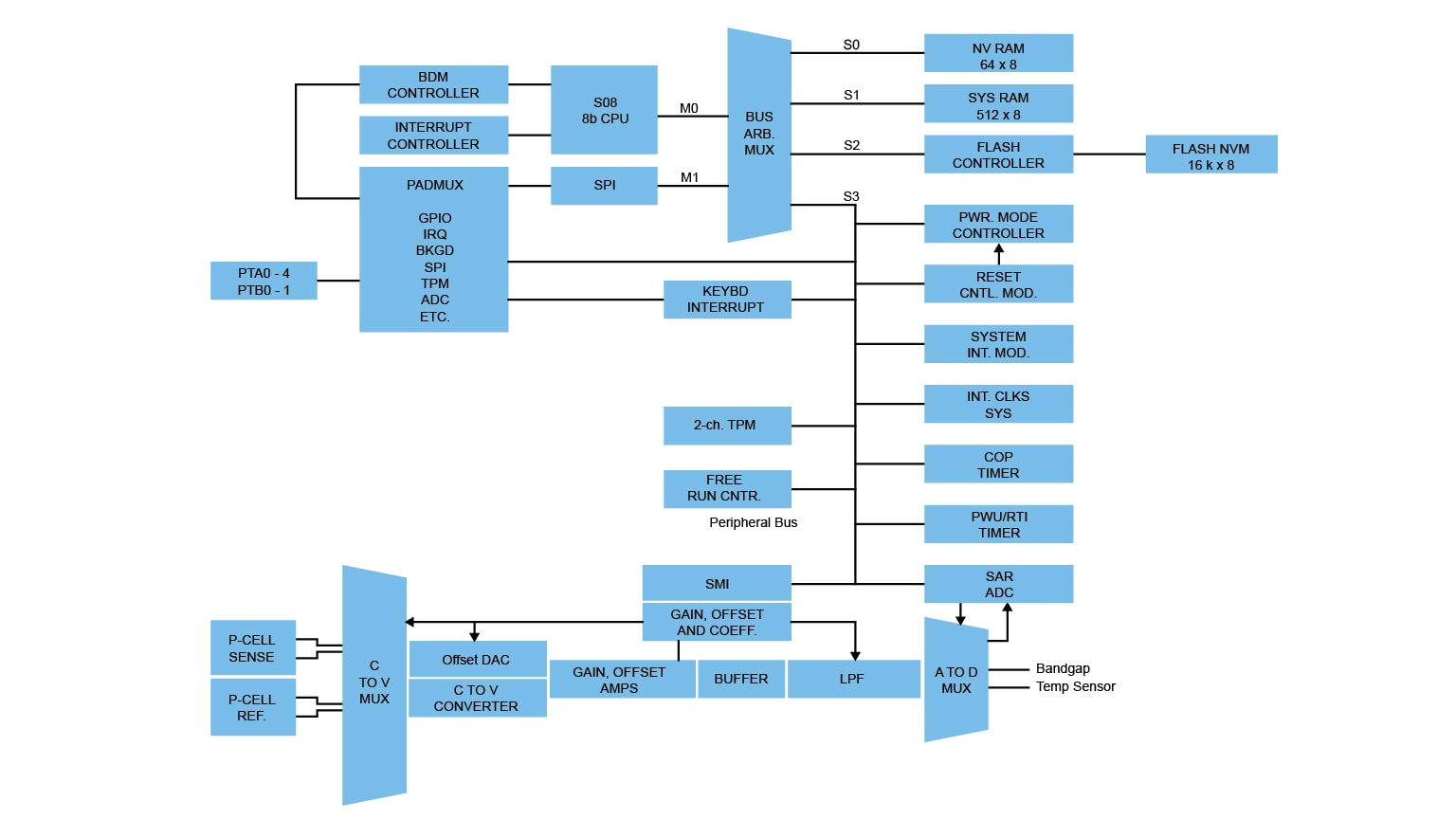

NBPxファミリは、小型QFN (4 mm x 4 mm x 1.98 mm) の完全統合型バッテリー圧力監視センサ (BPMS) で構成されています。NBPx BPMSソリューションは、8ビットの中央処理装置 (CPU) のほか、NXPが提供している、すぐに使用できる圧力センサを製作するためのファームウェアを備えています。バッテリー圧力監視センサはMCUを内蔵しており、圧力の変化を検知して、設定内容に基づいた判断を行い、それに従って適切に動作します。また、この情報をホスト・システムに送信することが可能です。
製品詳細
特長
圧力範囲
- 40 kPa～250 kPa
圧力ダイナミクス
- 圧力による自動ウェイクアップ
- 警告機能（オプション）
- 固定圧力しきい値違反
- 相対圧力しきい値違反
- 圧力変化率違反 (ΔΡ/Δt)
低消費電力
- サンプリングレート70 ms時の平均消費70 uA
内部タイマ
- 圧力の周期的な測定と補正用
インターフェース
- SPI
- 待機/割込み
- 電源イネーブル
割込み
- 待機/割込み
- 電源イネーブル
FIFOメモリ
- 過去12回分の圧力測定値を保存
認定
- AEC-Q100グレード1
- 温度範囲：-40 °C～125 °C
診断
- トランスデューサおよびシグナル・チェーンの内部セルフテスト
パッケージ
- 鉛フリー、24ピン、4 x 4 x 1.98 mm、ウェッタブル・フランク付きQFNパッケージ
- 耐薬品性ゲルで保護された圧力センサ
製品プログラム
関連製品
デジタル絶対圧センサ（20～550 kPa）
アナログ絶対圧センサ（20～550 kPa）
購入/パラメータ
| | | | | |
|---|---|---|---|---|---|
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
| | | | | |
7 ドキュメント
コンパクトリスト
アプリケーション・ノート (2)
データ・シート (4)
製品概要 (1)
設計・リソース
ハードウェア
クイック・リファレンス
ボードタイプ.
1-5 の 6 ハードウェア提供
-
完全なソリューションETPLを使用したHVBMSリファレンス・デザイン・バンドル
-

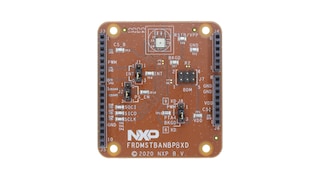

評価・開発ボードNBP8 Freedomシールド評価ボード
-
