ETPLを使用した800 Vバッテリー・マネジメント・システム (BMS) のリファレンス・デザイン

RD-HVBMSCT800BUN

画像にカーソルを合わせると拡大表示されます。

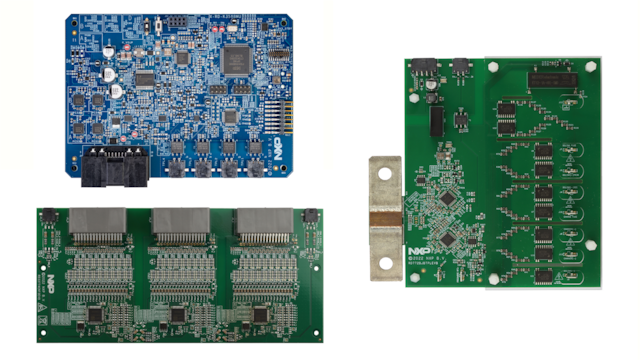

RD-HVBMSCT800BUNは、800 V高電圧バッテリー・マネジメント・システム (HVBMS) 用のリファレンス・デザイン・バンドルです。この製品は、RD-K358BMUバッテリー・マネジメント・ユニット (BMU)、RD33774CNT3EVBセル・モニタリング・ユニット (CMU)、RD772BJBTPL8EVBバッテリ・ジャンクション・ボックス (BJB)、ソフトウェア・ドライバ、拡張可能な機能安全ドキュメント・セットを含む、完結したハードウェア・ソリューションを実現します。

自動車メーカー、サプライヤ、ソフトウェア・エコシステム・パートナーは、このバンドルを使用して、新しいバッテリー・アーキテクチャやイノベーションを開発してテストし、顧客にアピールすることができます。

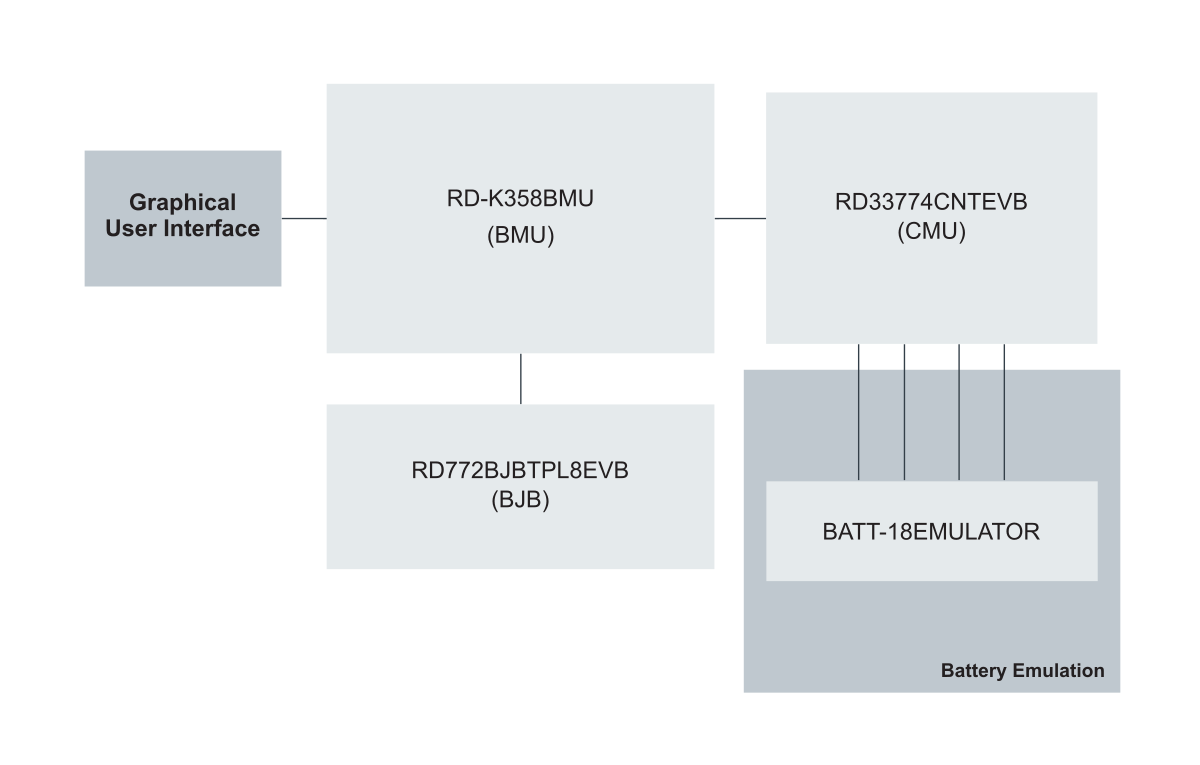

ブロック図

800 Vアプリケーション向けのETPLを使用したHVBMSリファレンス・デザイン・バンドル

HVBMS Reference Design Bundle Using ETPL for 800 V Applications
図を取得する PDF

対応製品

センサ

バッテリー圧力監視センサ (BPMS)

  • NBP8-9x: 高度に統合されたバッテリー圧力監視センサ

パワーマネージメント

バッテリー・セルコントローラ

  • MC33772C: 6チャネルのリチウムイオン・バッテリー・セル・コントローラIC
  • MC33774: 18チャネルのリチウムイオン・バッテリー・セル・コントローラIC、ASIL D対応

バッテリー通信用IC

  • MC33665A: 汎用BMS通信TPLトランシーバおよびCAN FDゲートウェイ

ハイサイド・スイッチ

  • MC12XS6: External Automotive Lighting Multi-Channel eXtreme Switch

セーフティSBC

  • FS26: 低消費電力セーフティ・システムベーシス・チップ、ASIL Dシステム対応

BLDC、Hブリッジ、ステッパ

  • HB2000: SPI Programmable 10 A H-Bridge Brushed DC Motor Driver

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K3: S32K3 車載向け汎用マイクロコントローラ

インターフェース

3.3 V/5 V IO CANトランシーバ

  • TJA1057: 高速CANトランシーバ - Mantisファミリ

CAN with Flexible Data Rate

  • TJA144x: Automotive CAN FD Transceiver Family

CANパーシャル・ネットワーキング

  • TJA1145A: High Speed CAN Transceiver with Partial Networking, CAN FD Data Rates up to 5 Mbit/s

アナログとミックスド・シグナル

リアルタイム・クロック

  • PCA2131: 水晶振動子搭載の車載アプリケーション向けナノパワー高精度RTC

もっと見る

特長

高い拡張性

  • 幅広いアプリケーションに対応する高電圧BMSチップセット・ソリューションにより、開発コストを削減し、市場投入までの時間を短縮

セーフティ

  • 高いシステム・セーフティにより、バッテリーの適切な動作を維持し、乗員の安全を確保

高精度

  • 高精度で同期された測定により、バッテリーの性能をフルに引き出して、走行可能距離を最大限に延長

イネーブルメント

  • イネーブルメント・キットに含まれる各ボードについて、ハードウェア回路図、PCBレイアウト、ガーバー・ファイルをNXPのウェブサイトからダウンロードできます（NDAへの同意が必要）
  • ソフトウェア開発スイート

購入オプション

RD-HVBMSCT800BUN-Image

クリックして展開

  • RD-HVBMSCT800BUN
    アクティブ

  • 800 V Battery Management System (BMS) Reference Designs Using ETPL.

  • キットの内容：

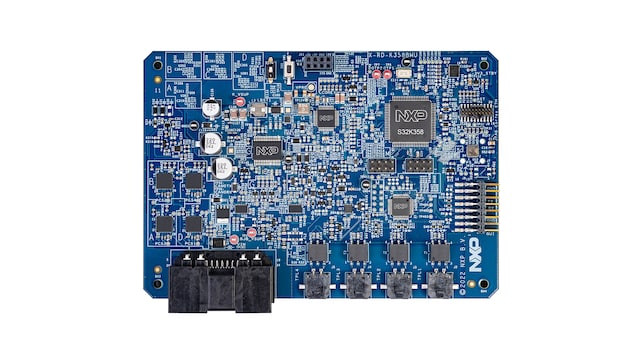

    • バッテリー・マネジメント・ユニット (RD-K358BMU)

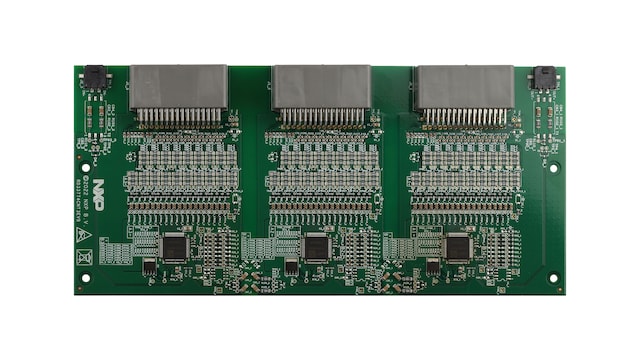

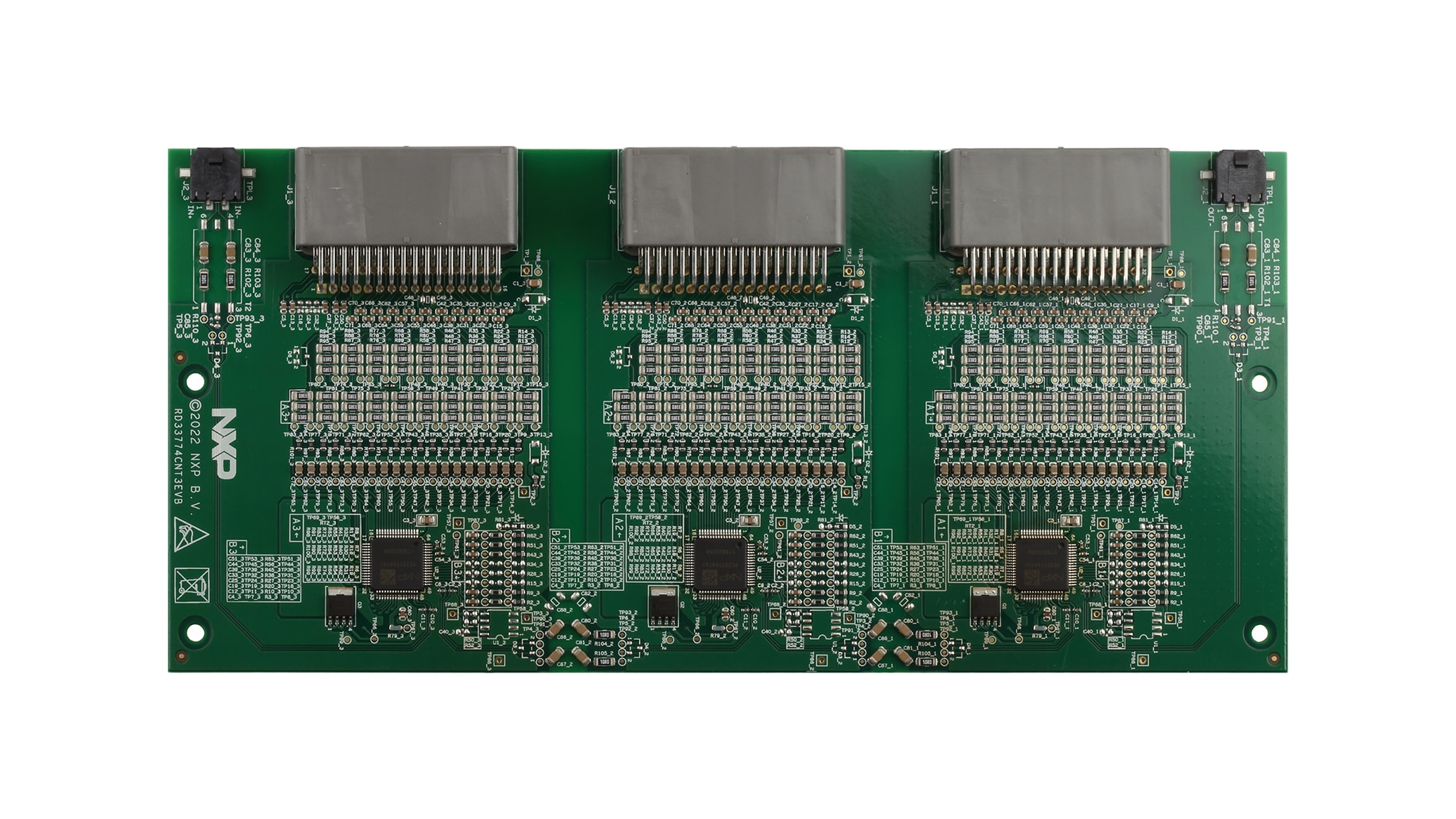

    • 集中型セル・モニタリング・ユニット (RD33774CNT3EVB)
    • バッテリ・ジャンクション・ボックス (RD772BJBTPL8EVB)
    • バッテリ・パック・エミュレータ (BATT-18EMULATOR)、電源付き
  • $2299.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 8
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
BATT-TPLCABLE20-Image

クリックして展開

  • BATT-TPLCABLE20
    アクティブ

  • Electrical transport protocol link (ETPL), two-wire, twisted, 20 cm-long cable.

  • $14.38 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 18
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
BATT-TPLCABLE50-Image

クリックして展開

  • BATT-TPLCABLE50
    アクティブ

  • Electrical transport protocol link (ETPL), two-wire, twisted, 50 cm-long cable.

  • $14.38 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 16
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
POLYBNDLSTRV1-Image

クリックして展開

  • POLYBNDLSTRV1
    アクティブ

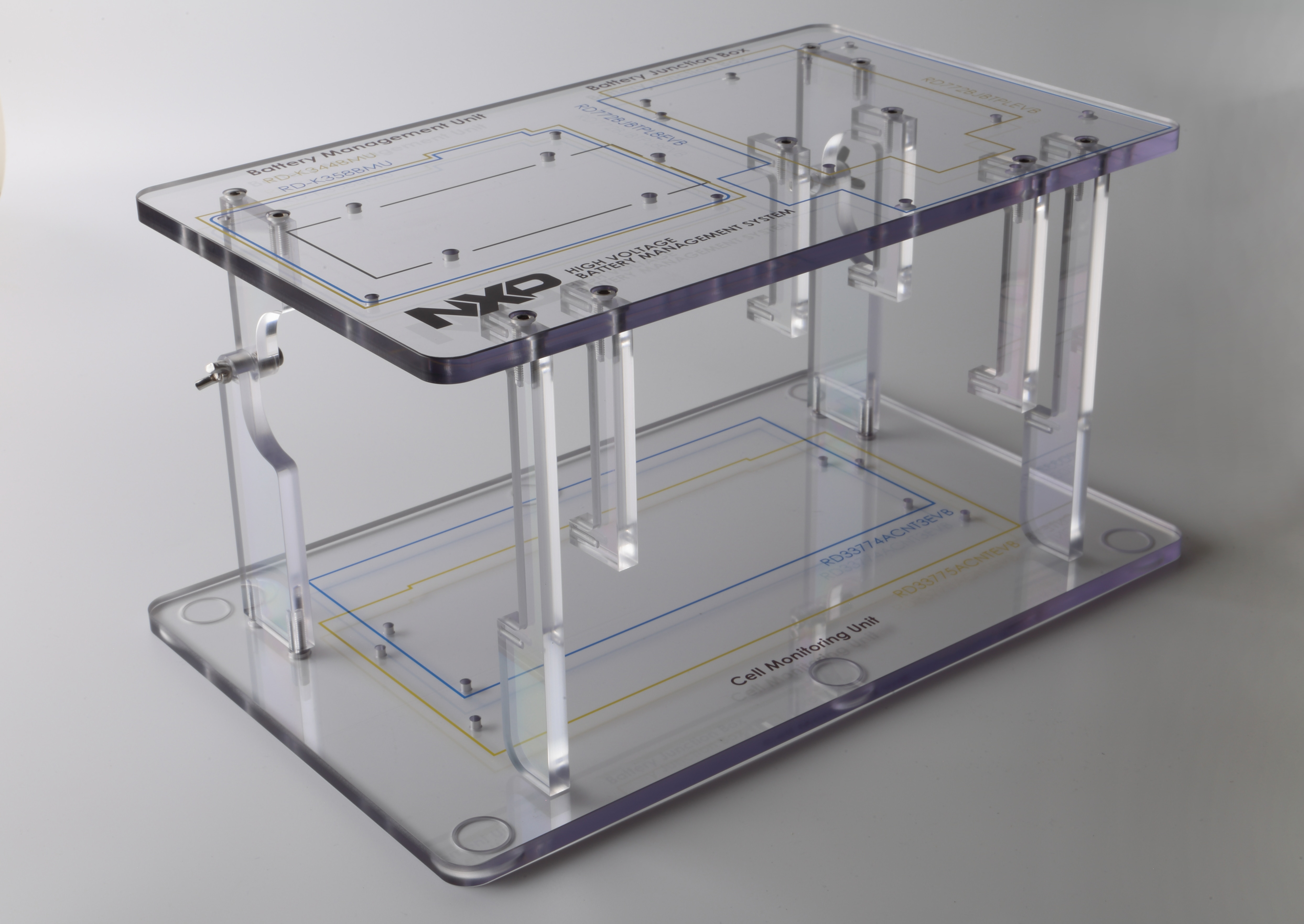

  • Polycarbonate structure to mount the RD-HVBMSCT800BUN or RD-HVBMSCTBUN.

  • キットの内容：

    • ポリカーボネート構造
  • $330.63 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 9
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
BATT-18CTCABLE30-Image

クリックして展開

  • BATT-18CTCABLE30
    アクティブ

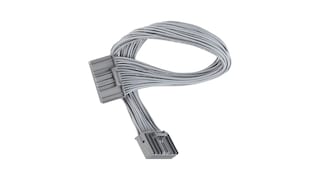

  • Cell Terminal (CT) cable, 18 cells, 30 cm-long.

  • $25.00 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 8
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
