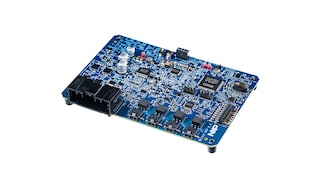

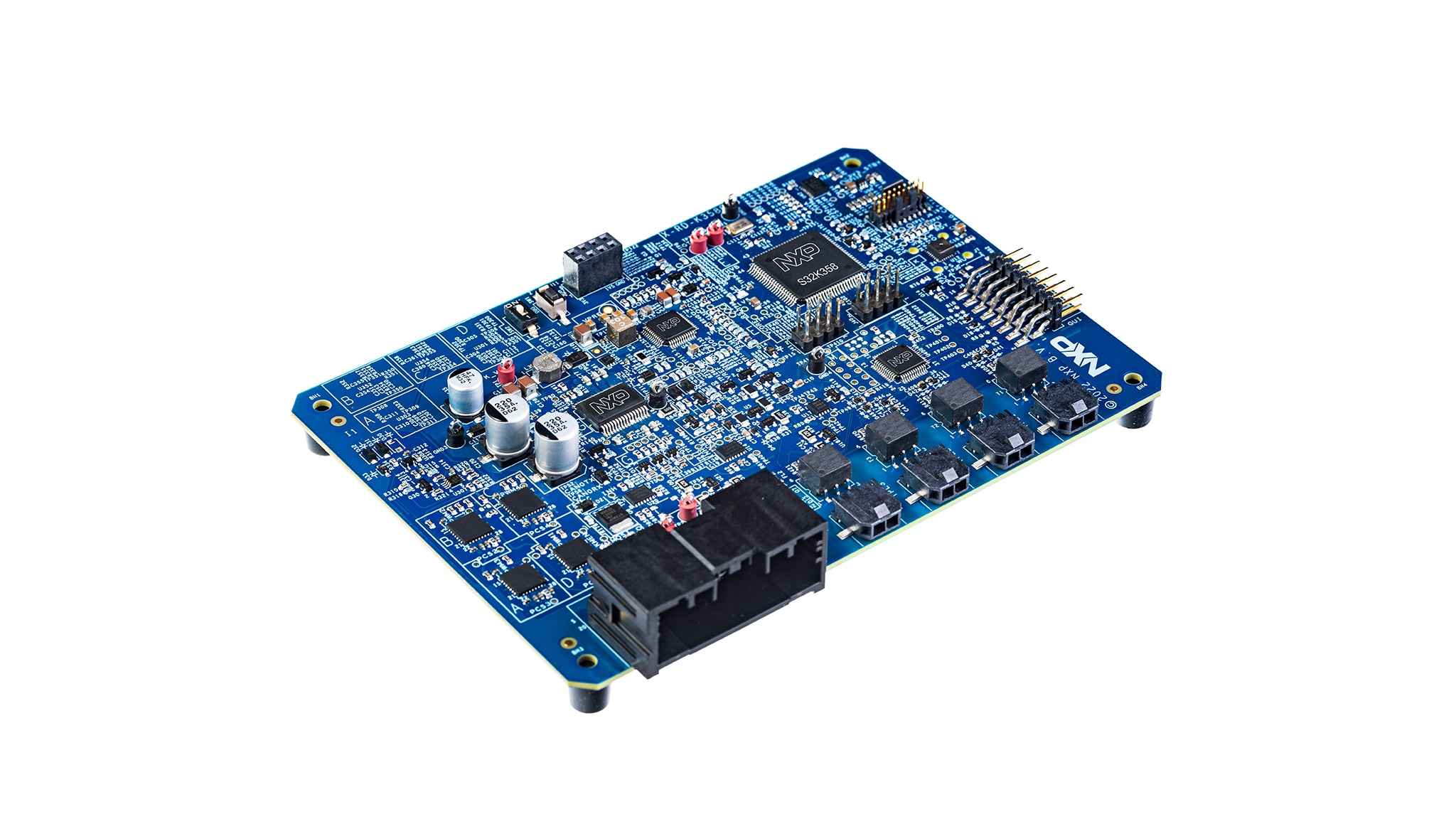

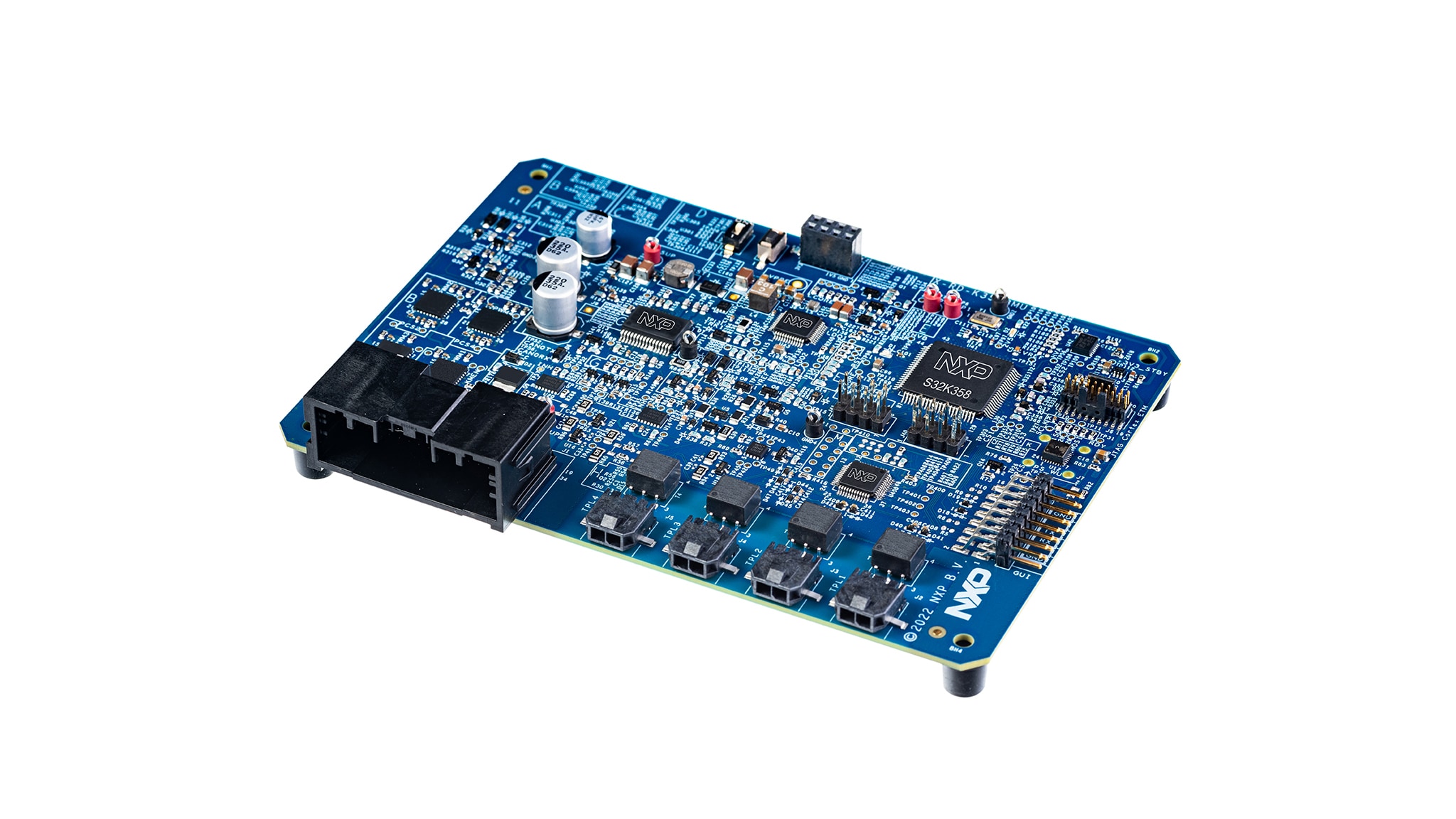

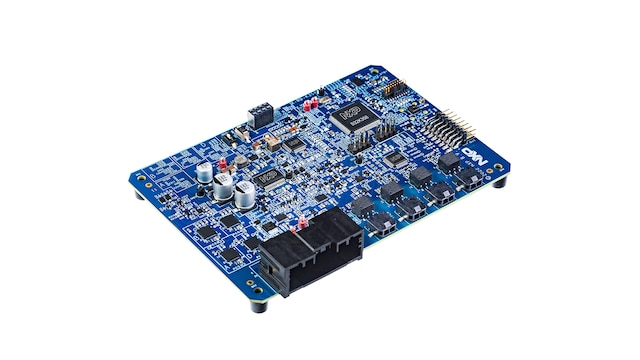

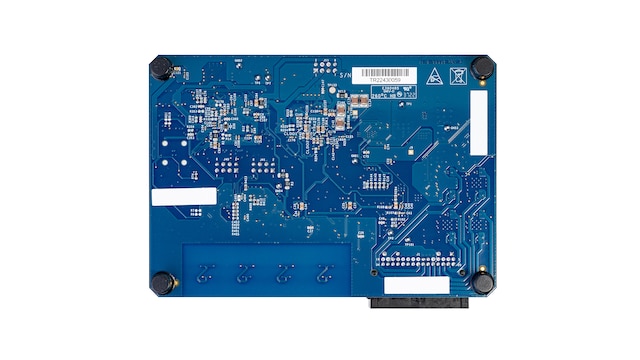

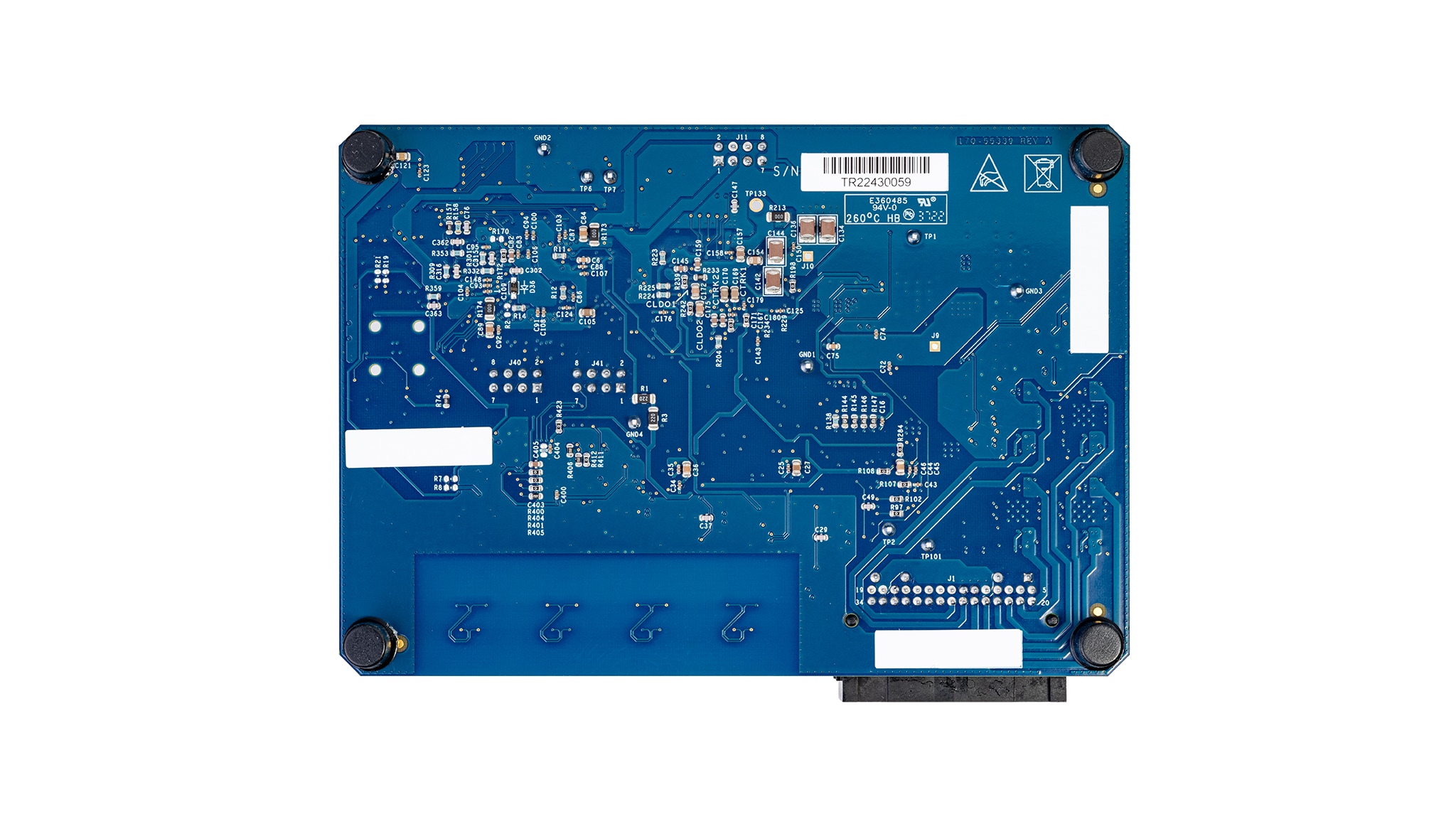

高電圧バッテリー・マネジメント・システム (HVBMS) リファレンス・デザイン・ボード用のS32K358バッテリー・マネジメント・ユニット(BMU)

RD-K358BMU

画像にカーソルを合わせると拡大表示されます。

RD-K358BMUは、開発用途に対応するリファレンス・バッテリー・マネジメント・ユニット (BMU) です。800 V高電圧バッテリー・マネジメント・システム (HVBMS) のハードウェアとソフトウェアの迅速なプロトタイプ作成を目的としています。このボードには、S32K358、FS26、MC33665A、HB2000、TJA1145A、PCA2131、NBP8、MC40XS6500などのNXPデバイスが含まれています。

このボードは、ETPLを使用したRD-HVBMSCT800BUNリファレンス・デザイン・バンドルの一部です。

ブロック図

HVBMS 800 Vバッテリー・マネジメント・ユニット（S32K358搭載）- RD-K358BMU

RD-K358BMU Features
図を取得する PDF

対応製品

センサ

バッテリー圧力監視センサ (BPMS)

  • NBP8-9x: 高度に統合されたバッテリー圧力監視センサ

パワーマネージメント

ハイサイド・スイッチ

  • MC12XS6: External Automotive Lighting Multi-Channel eXtreme Switch

セーフティSBC

  • FS26: 低消費電力セーフティ・システムベーシス・チップ、ASIL Dシステム対応

BLDC、Hブリッジ、ステッパ

  • HB2000: SPI Programmable 10 A H-Bridge Brushed DC Motor Driver

バッテリー通信用IC

  • MC33665A: 汎用BMS通信TPLトランシーバおよびCAN FDゲートウェイ

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K3: S32K3 車載向け汎用マイクロコントローラ

インターフェース

3.3 V/5 V IO CANトランシーバ

  • TJA1057: 高速CANトランシーバ - Mantisファミリ

CAN with Flexible Data Rate

  • TJA144x: Automotive CAN FD Transceiver Family

CANパーシャル・ネットワーキング

  • TJA1145A: High Speed CAN Transceiver with Partial Networking, CAN FD Data Rates up to 5 Mbit/s

アナログとミックスド・シグナル

リアルタイム・クロック

  • PCA2131: 水晶振動子搭載の車載アプリケーション向けナノパワー高精度RTC

もっと見る

特長

インターフェース

  • CAN FDインターフェース x 3（1つはパーシャル・ネットワーキング）
  • エレクトリカル・トランスポート・プロトコル・リンク (ETPL) インターフェース x 4
  • コンタクタ・ドライバ x 4（PWM節約機能および電流モニタリング付き）
  • バッテリー冷却/加熱バルブ用の過電流保護出力 x 2
  • ジャンクション・ボックスおよびDCLinkバス・プリチャージ・コンタクタ用の過電流および逆極性保護出力 x 2

高度な機能

  • 熱暴走検出用のオンボード圧力センサ
  • PWMベースのインターロック・パイロット・ループ
  • スリープ・モード時の低消費電流
  • 健全性計算のためのセル電圧とバッテリー電流測定の同期

ウェイクアップ・ソース

  • SBC – 周期ウェイクアップ
  • VCU CAN – パーシャル・ネットワーキング
  • CMU CANまたはETPLを介したCMUウェイクアップ
  • 圧力センサ – 熱暴走イベント検出

購入オプション

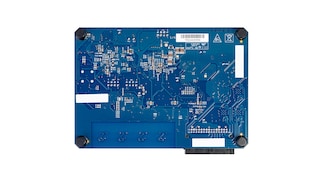

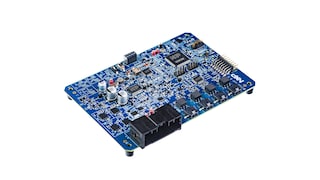

RD-K358BMU-Image

クリックして展開

  • RD-K358BMU
    アクティブ

  • RD-K358BMU Reference Design Board.

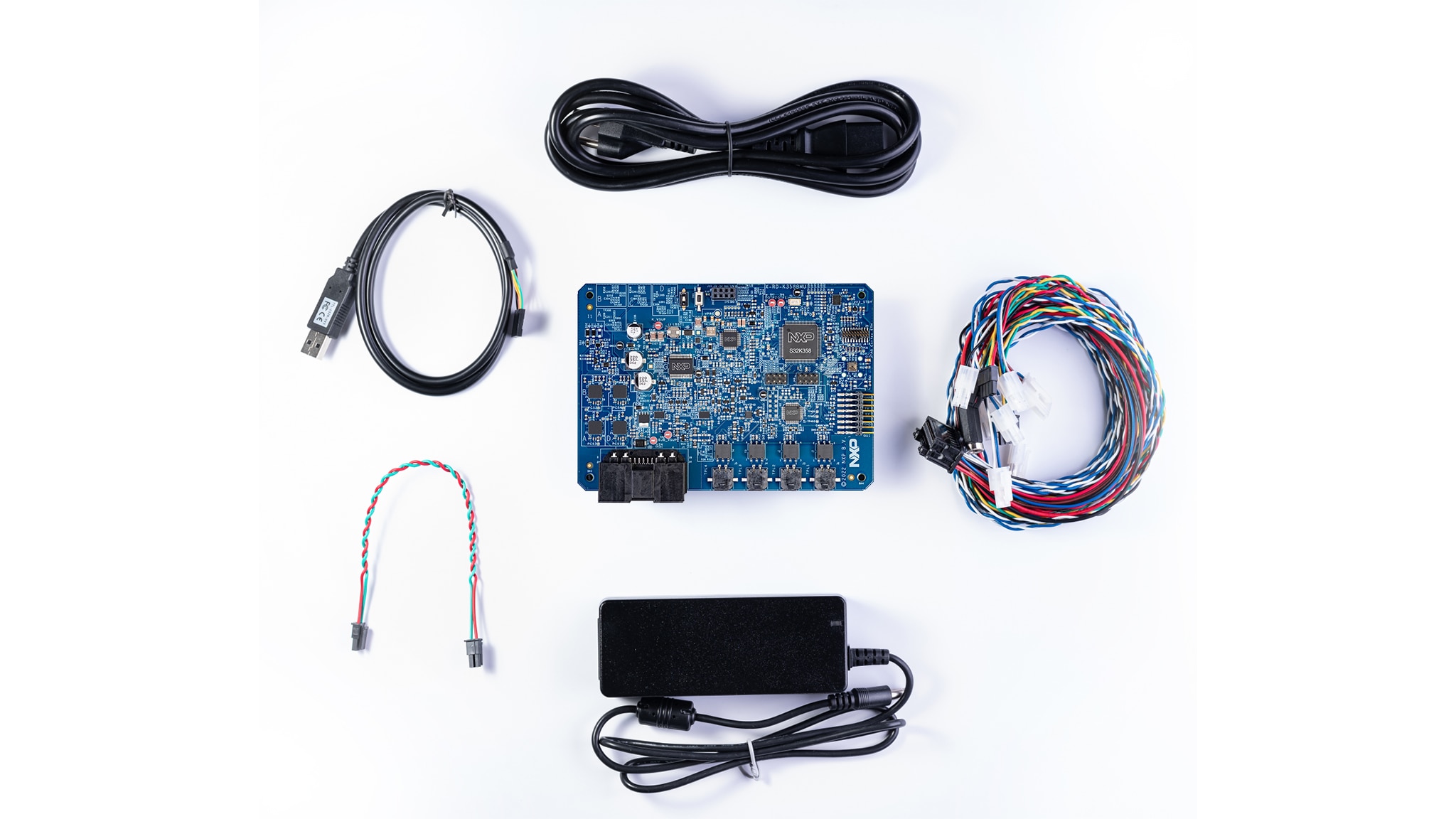

  • キットの内容：

    • RD-K358BMUボード x 1
    • 電源（12 VDC、5 A）x 1
    • 多目的ケーブル x 1
    • USB-TTLケーブル x 1
    • ETPLケーブル x 1
  • $505.00 USD
  • の数量に対して 1
    • 在庫: 保留中の在庫
カートに入れる
代理店からの注文
BATT-TPLCABLE20-Image

クリックして展開

  • BATT-TPLCABLE20
    アクティブ

  • Electrical transport protocol link (ETPL), two-wire, twisted, 20 cm-long cable.

  • $14.38 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 18
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
BATT-TPLCABLE50-Image

クリックして展開

  • BATT-TPLCABLE50
    アクティブ

  • Electrical transport protocol link (ETPL), two-wire, twisted, 50 cm-long cable.

  • $14.38 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 16
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
代理店からの注文
