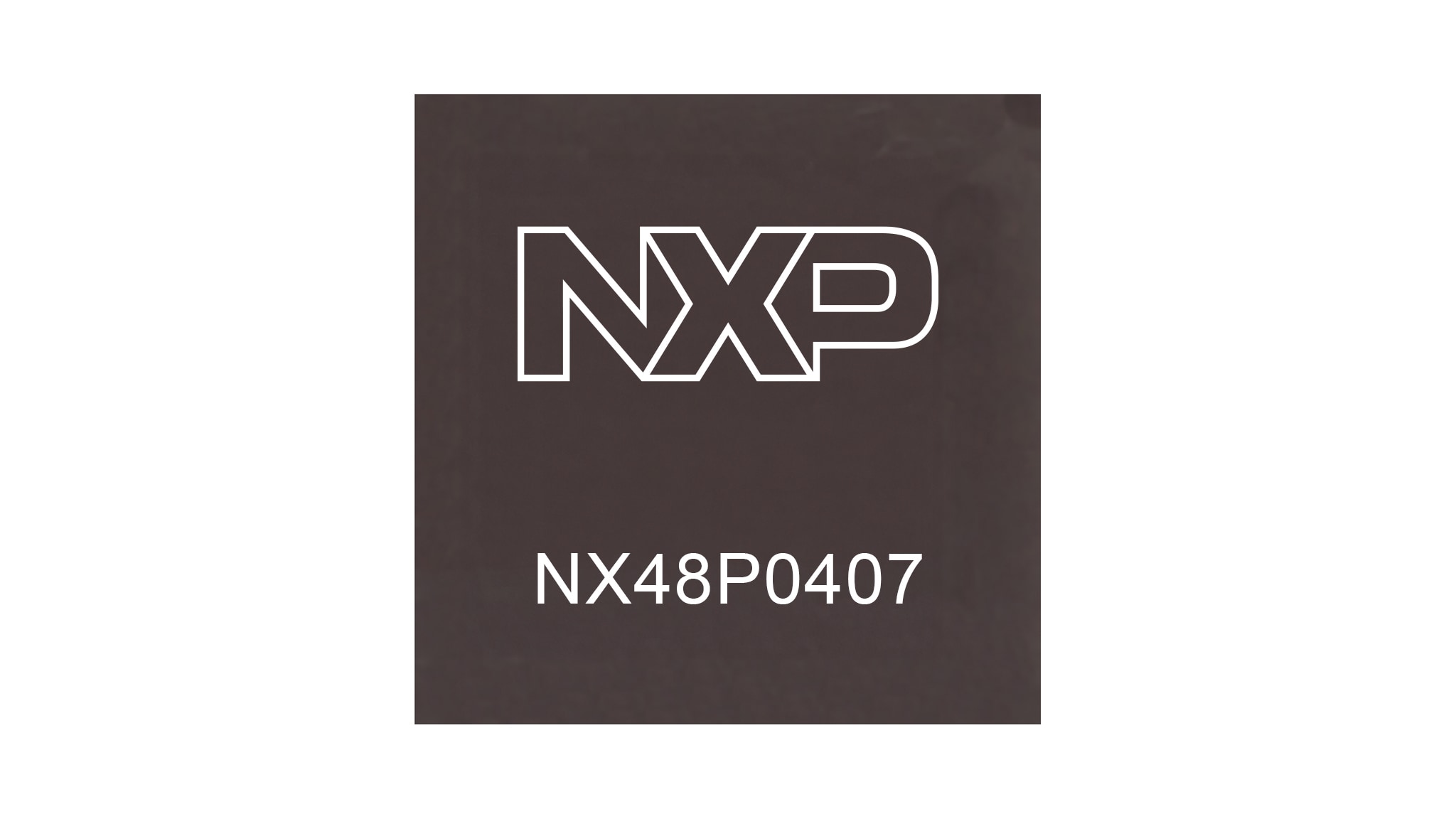

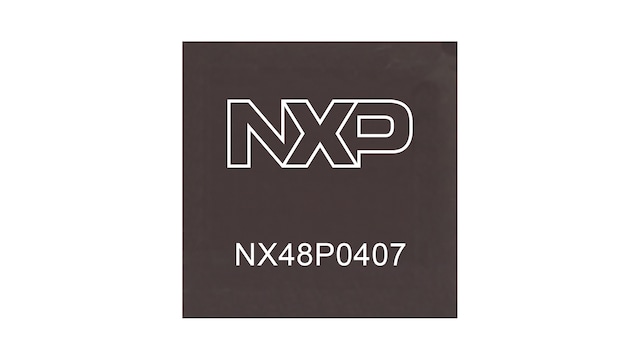

USB PD3.1 EPR用48 V Type-C CCおよびSBU保護IC
NX48P0407は、USB-PD EPRアプリケーション向けのCCおよびSBU保護ICで、Type-CのCCピンとSBUピンをVBUSへの短絡による損傷から保護できます。USB Type-Cを使用すると、PD 3.1プロトコルを介してVBUS電圧を最大48 Vまで上昇させることができます。Type-Cコネクタのコンタクト・ピンはmicro USBコネクタよりも25%間隔が狭いため、CC1/2ピンやSBU1/2ピンは、コネクタの機械的なねじれやずれによって48 VのVBUSに短絡するおそれがあります。NX48P0407は、CON_CC1とCON_CC2にIEC 61000-4-2のESD保護（±15 kV気中放電と±8 kV接触放電）を内蔵し、最大+80 Vのサージから保護されるように設計されています。
製品詳細
特長
主な特長
- CC/SBUの絶対最大定格電圧：最大60 V
- CCのデッド・バッテリー・モード：外部ピン接続でRdを内蔵
- CC OVP Ron = 約250 mΩ、3 dB帯域幅 > 20 MHz
- SBU OVP Ron = 約3.6 Ω、3 dB帯域幅 > 200 MHz
- 高速OVP応答 < 60 ns
- CCx_HOST/SBUx_HOSTのクランプ電圧
- スタンドアロン汎用I/OでSBUパスをイネーブル
- IEC-61000-4-2の接触ESD保護：±8 kV
- IEC-61000-4-5のサージ保護：最大+80 V
- 極めて低いスタンバイ自己消費電流：約40 uA
- パッケージ：WQFN3x3-16
購入/パラメータ
1 結果
マッチしていない 0 NRND
パーツ | 注文 | コンピュータ支援設計 モデル | Application Voltage (V) | チャネル | 状況 | 標準価格 | パッケージタイプ | 電源電圧 [最小 - 最大] (V) | VDC Absolute (Max) (V) | Isw (A) | RDSon (mohm) |
|---|---|---|---|---|---|---|---|---|---|---|---|
48 | 1 x CC, 1 x SBU | アクティブ | 10K @ US$1.53 | HVQFN16 | 2.5 to 5.5 | 60 | 1.5 | 250, 3600 |
