USB PDアプリケーション向けの調整可能な電流制限電源スイッチ

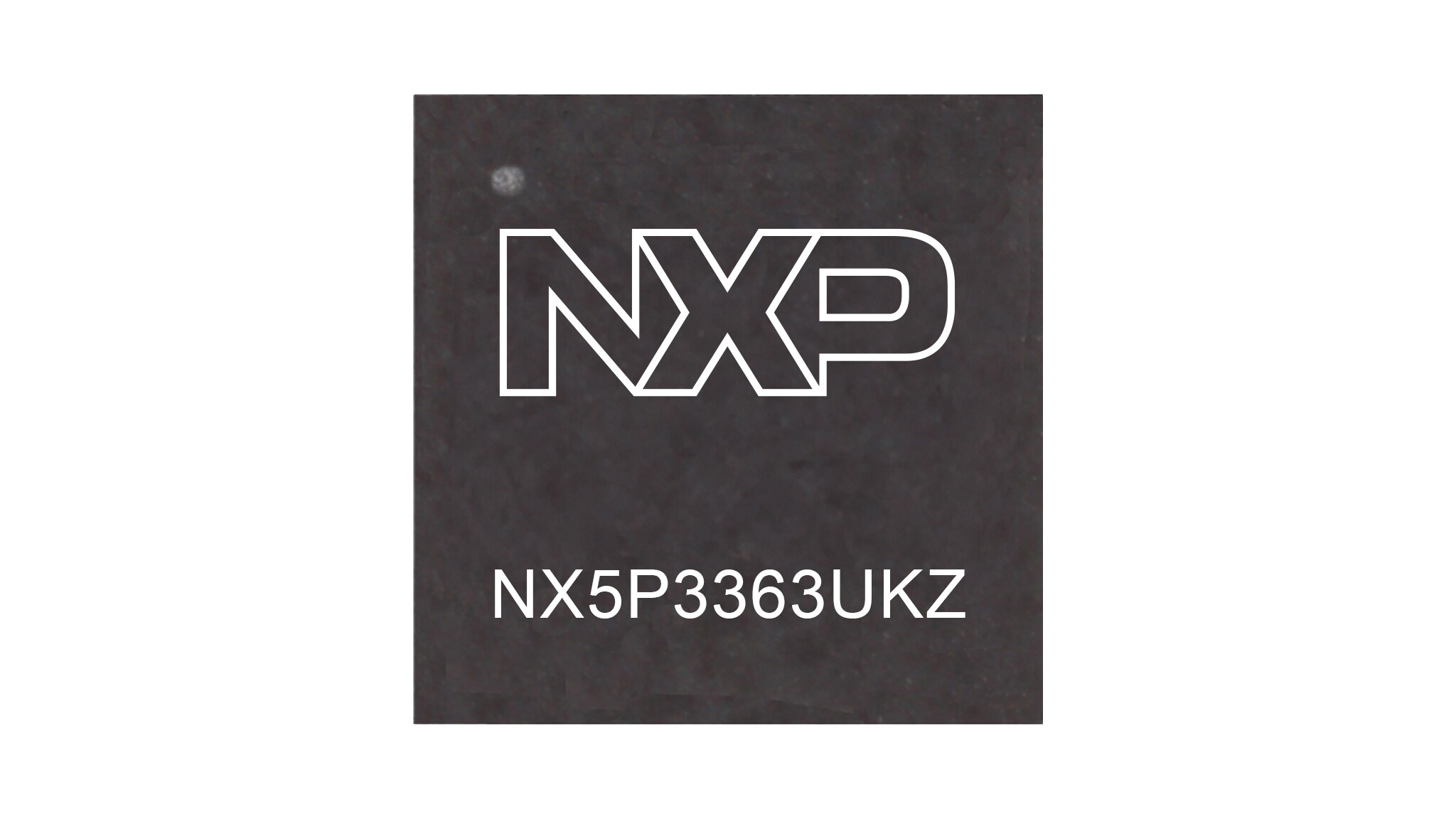

NX5P3363は、USB PDアプリケーション向けに設計された、調整可能な高精度の電流制限電源スイッチです。このデバイスには、低電圧ロックアウト、過熱保護、および逆電流保護回路が搭載され、フォルト状態の発生時にはスイッチ端子を自動的に絶縁します。29 VトレラントのVBUSピンにより、デバイスはUSB PDポートで動作できます。電流制限入力 (ILIM) ピンで過電流制限しきい値を定義し、オープン・ドレインのフォルト出力 (FLT) がフォルト状態の発生を示します。

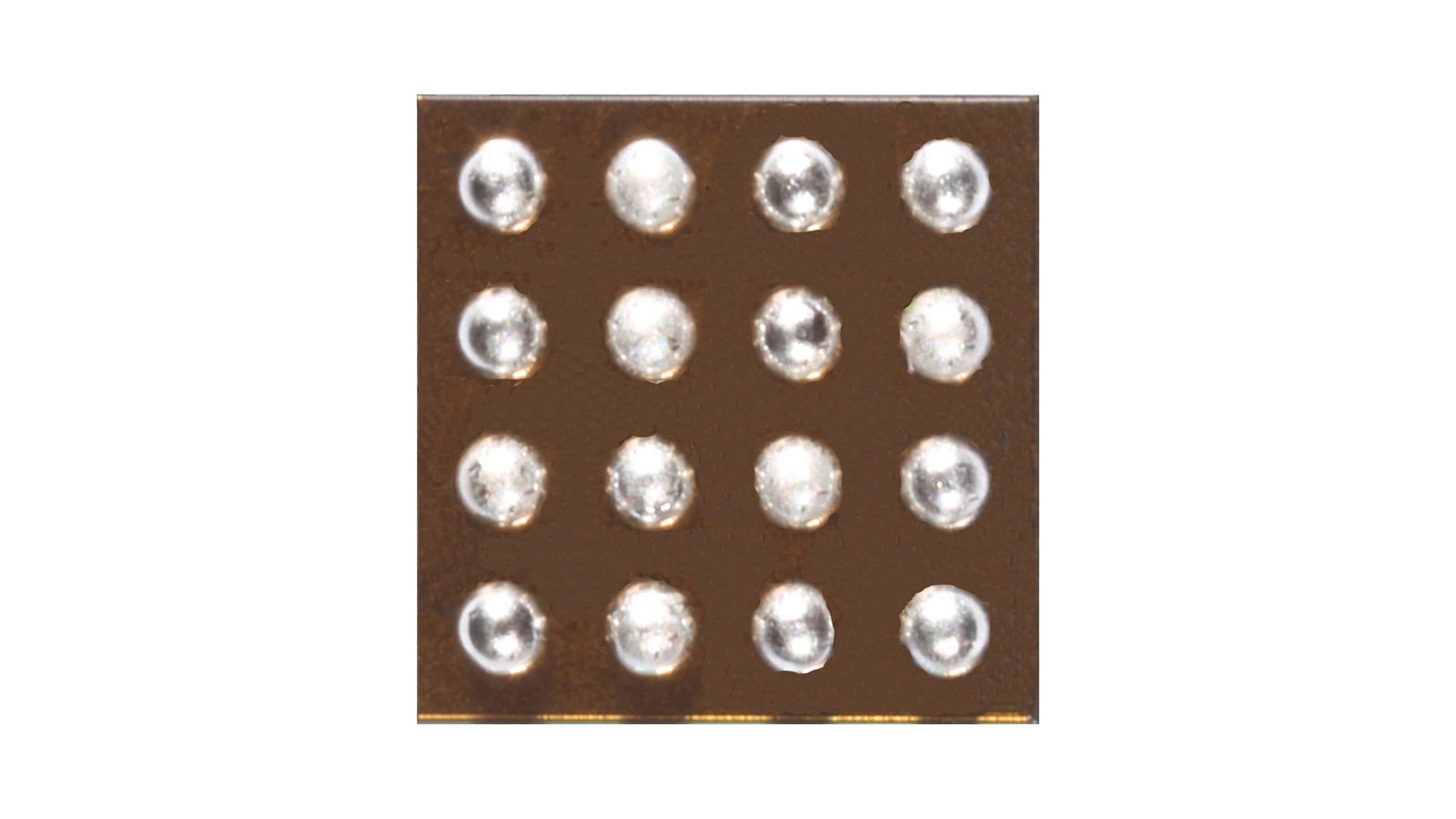

ILIMピンとGNDピンの間に外付け抵抗を使用して、過電流制限しきい値を400 mA～3.3 Aの範囲でプログラムできます。過電流状態では、デバイスは出力電流をILIMによる設定値にクランプし、FLTフラグのアサート中はスイッチをオンに保持します。このデバイスには、通常の電源投入時の電流サージを最小限に抑えるために、電源スイッチのターンオン・スルー・レートを制限するソフト・スタート機能が内蔵されています。ただし、ユーザーはFOピンをHIGHにプルアップすることで、ソフト・スタート機能を無効にして高速出力を要求することができます。高速のRCPリカバリ回路がスイッチに追加されており、電源への逆電流を常に防止します。逆電流保護状態が終了すると、50マイクロ秒以内にパワーMOSFETがオンになります。高速RCPリカバリ機能により、電源スワップ・アプリケーションにおいてVBUSでの過度の電圧降下が生じなくなります。NX5P3363は、2.2 x 2.2 mmの16バンプWLCSPパッケージで提供されます。

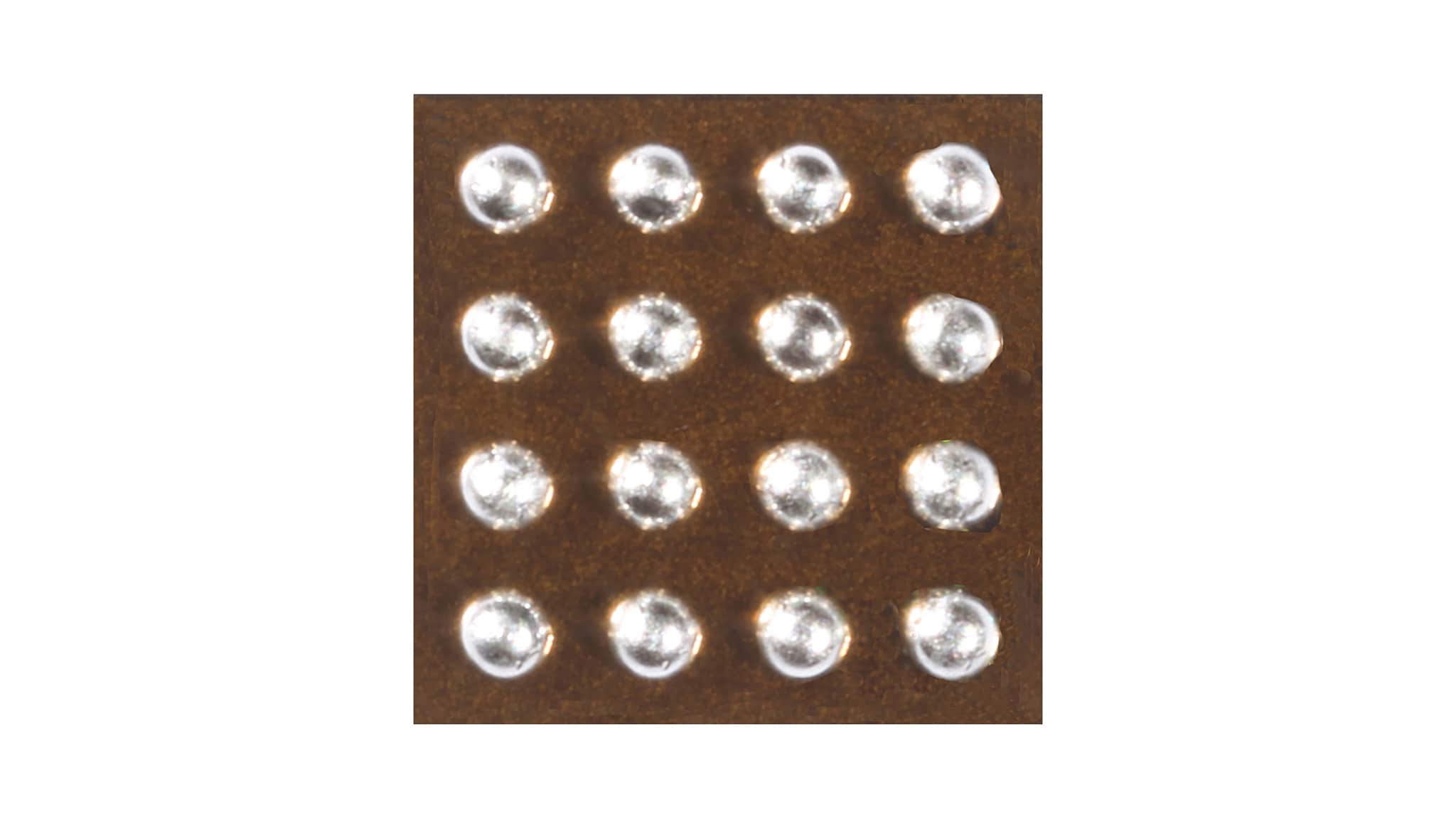

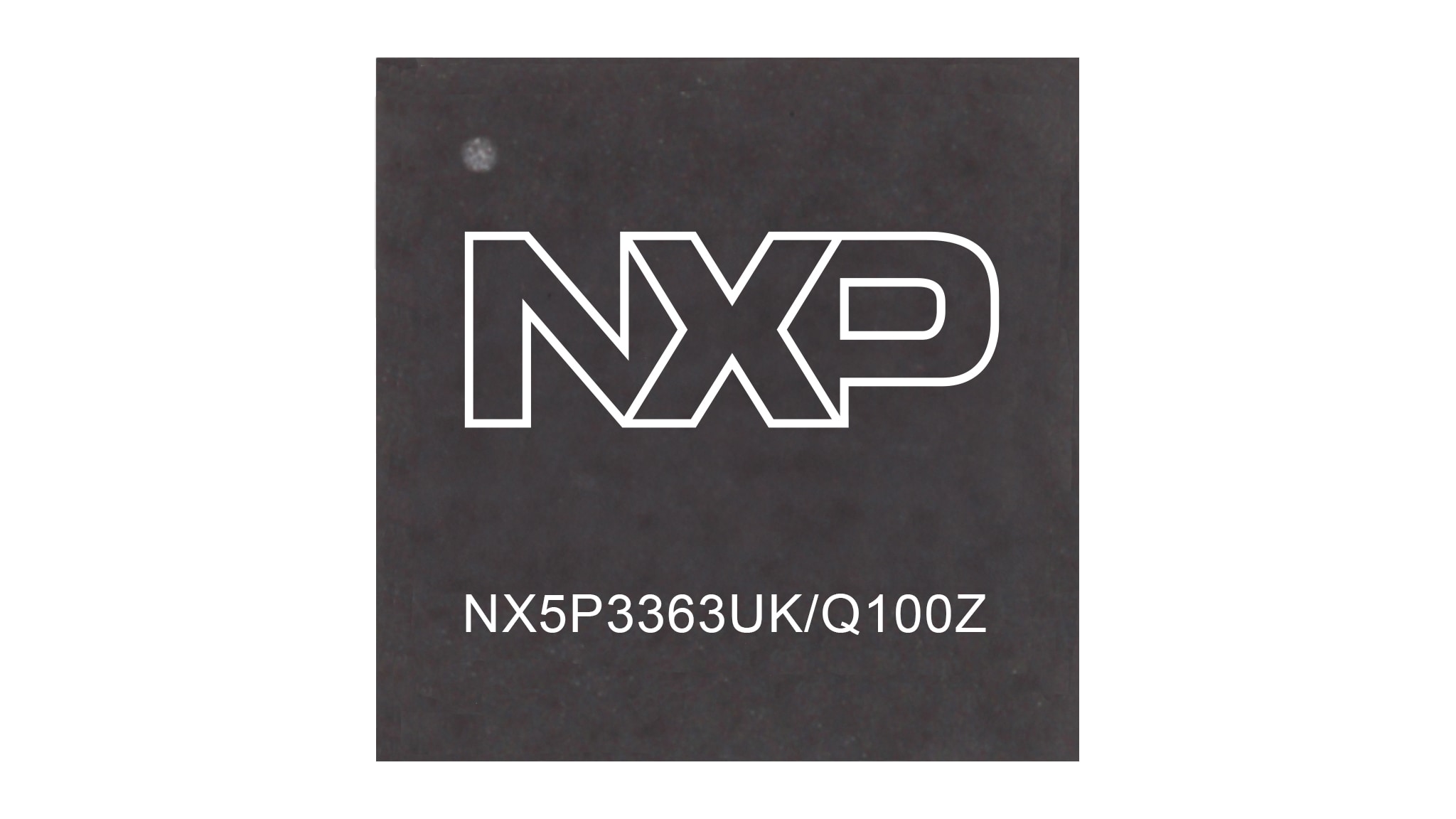

また、NX5P3363UKには、NX5P3363UK/Q100Zという名称の車載アプリケーション向け派生部品もあります。
製品詳細
特長
マイクロコントローラ (MCU)
- VIN供給電圧範囲：4.0 V～5.5 V
- 超高速RCPリカバリによる、逆電流からの常時保護
- 400 mA～3.3 Aの可変電流制限
- 過電流状態での電流出力クランプ
- 高電圧の29 VトレラントのVBUS端子
- パワーFETの低オン抵抗：合計で35 mΩ（標準）
- サージ保護：VBUSでIEC61000-4-5 ±80 V超
- 過熱保護
- 安全認証：
- UL 62368-1第2版、ファイル番号20170804-E470128
- IEC 62368-1第2版、ファイル番号DK-65509-UL
- ESD保護：
- IEC61000-4-2の接触放電：VBUSで8 kV超
- HBM ANSI/ESDA/JEDEC JS-001クラス2：2 kV超
- CDM AEC規格Q100-01 (JESD22-C101E)：500 V超
- -40°C～+85°Cの周囲温度で仕様を規定
長期製品供給プログラム
- この製品は、お客様の組込み設計に使用される製品の安定供給を保証するNXP長期製品供給プログラムの対象となっています。NX5P3363UKは10年間のプログラムの対象です
比較表
| 注文可能な製品 | 市場 |
|---|---|
| NX5P3363UKZ | 民生機器、産業機器 |
| NX5P3363UK/Q100Z | 車載 |
