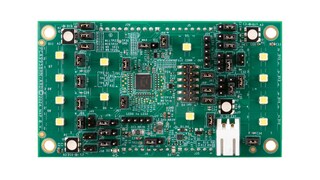

PCA9958 SPI搭載24チャネル63 mA電流LEDドライバ
PCA9958は、供給電圧範囲が2.7 V～5.5 Vの24チャネルSPIシリアル・バス63 mA LEDドライバです。このデバイスは、RGBA LEDの調光と点滅向けに最適化されています。
各LEDは、31.25 kHzで動作する独自の8ビット分解能固定周波数PWMコントローラを備え、輝度制御用にデューティ・サイクルを0%～100%の範囲で調整可能です。追加のPWMコントローラは、122 Hzの固定周波数および15 Hzの可変周波数と、調光および点滅の制御用に0%～99.6%のデューティ・サイクルを備えています。
出力ピーク電流は、250 μA～63.75 mAの8ビット線形DACで調整可能です。PCA9958は、断線および短絡の検出回路とサーマル・シャットダウン機能を備えています。このデバイスは、ローカル・マイクロと通信するために4線式の10 MHzのSPI帯域幅を備えています。
製品詳細
特長
プログラマブルLEDドライバ x 24
- オフ/オン制御
- 8ビットでプログラム可能
- LED輝度
- グループおよび個別の調光/点滅
- EMIおよびサージ電流を低減するための出力遅延
階調制御
- 各チャネルに1～6個の制御グループを割り当て可能
- ランプ・アップ/ダウン（スルー・レート）
- ステップ時間（256ステップからのステップあたりの時間）
- 保持電流（ピーク時）
出力精度
- 60 mAで±7.5%の絶対精度
- 30 mAの出力電流で±9%の絶対精度
- 最大±5%のチャネル間ばらつき
- 最大±7%のデバイス間ばらつき
堅牢な機能
- JESD 78クラスIIに準拠した100 mAを超えるラッチアップ性能
- JESD 22準拠を超えるESD保護
- 2 kV HBM
- 750 V CDM
- 非LEDピンの5.5 Vトレラント入力
- 内蔵パワーオン・リセット

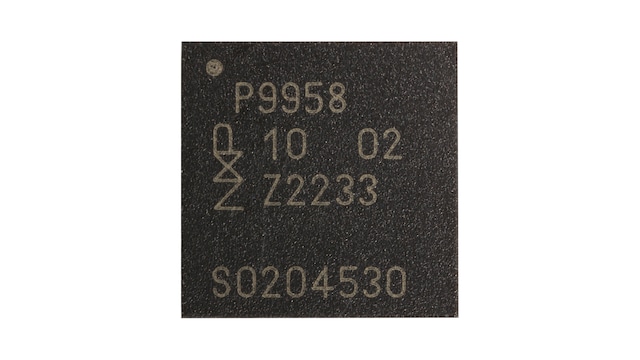

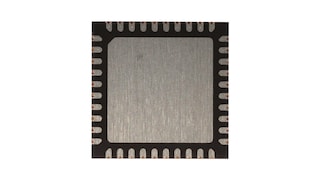

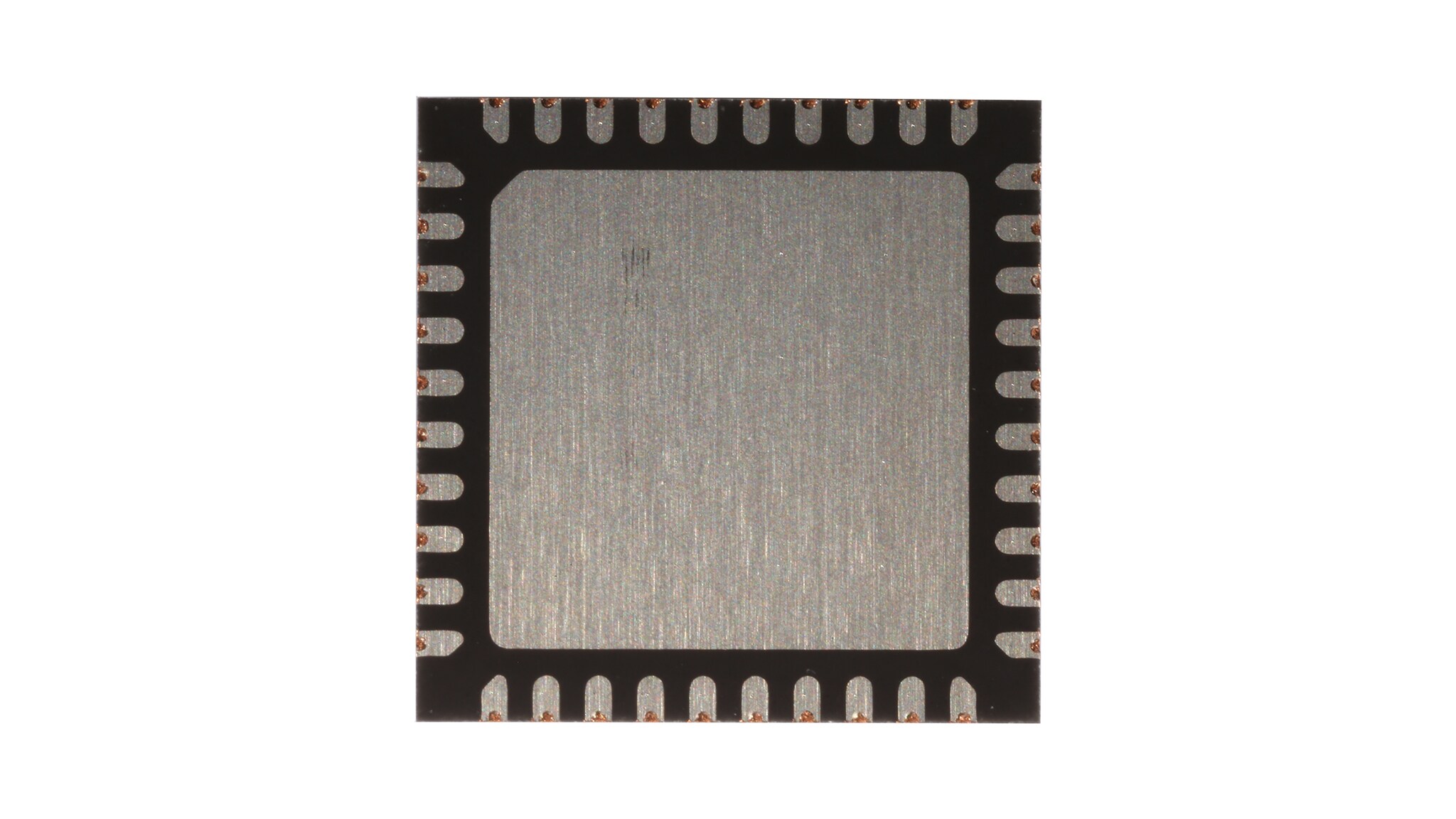

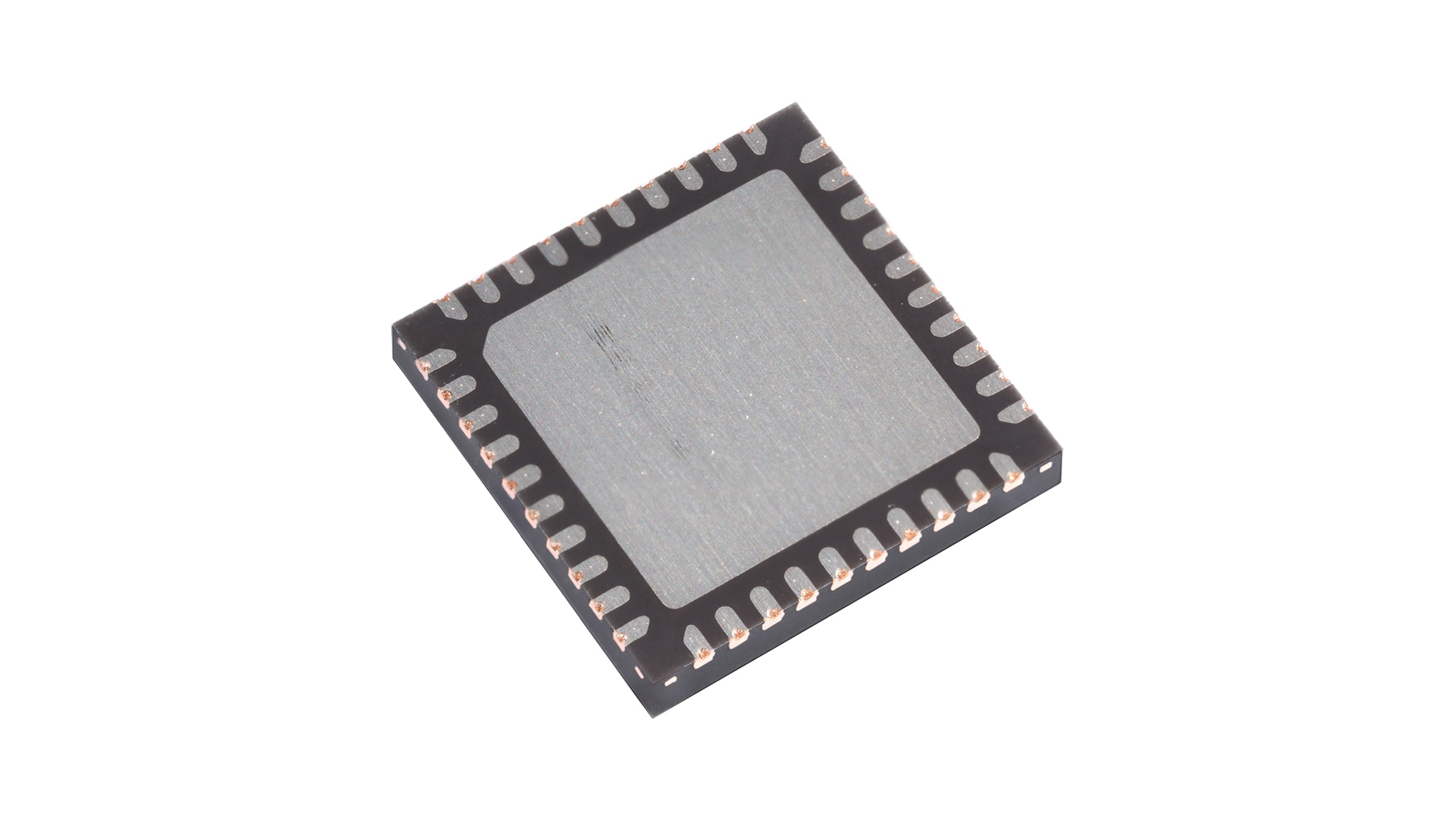

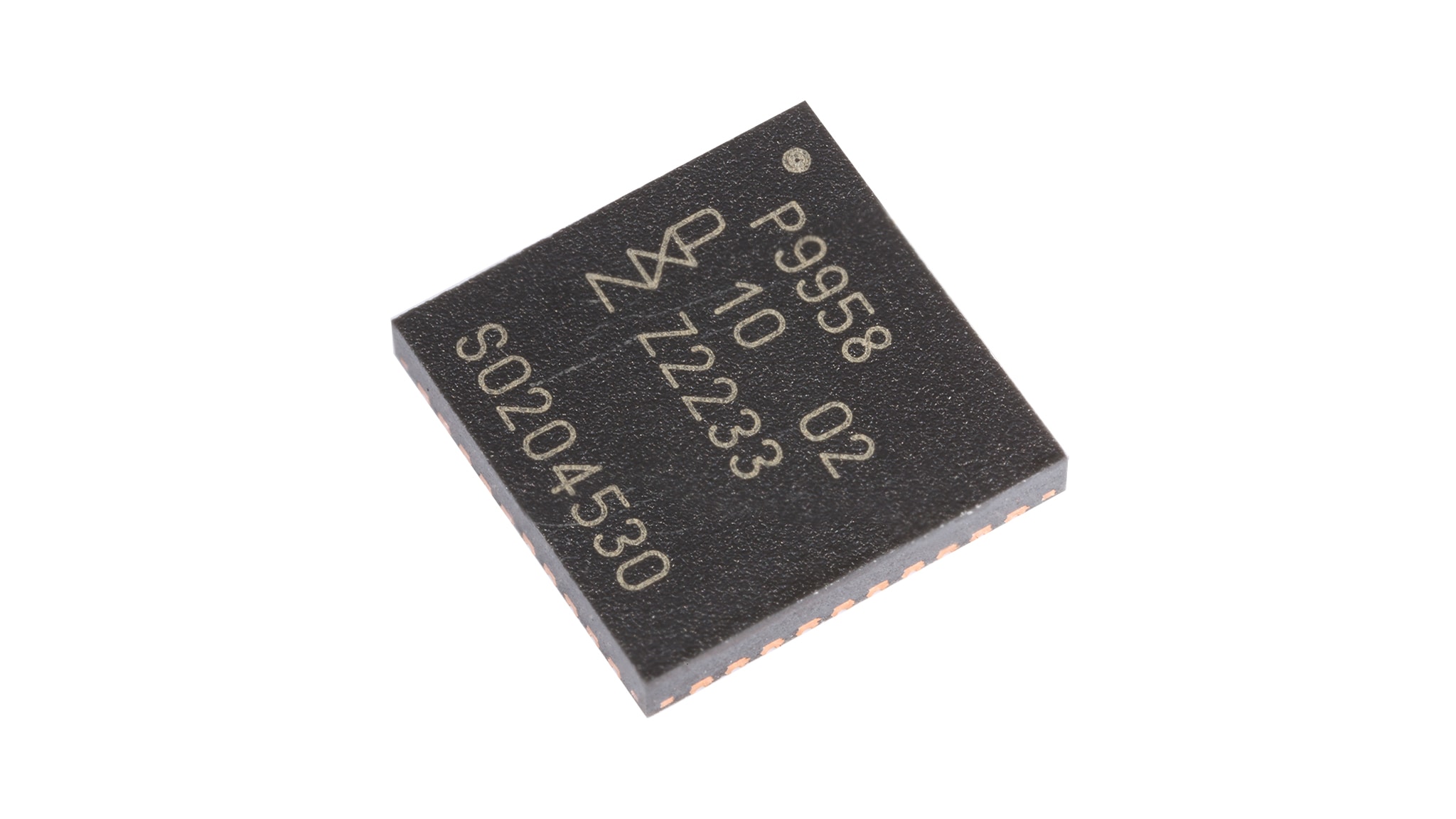

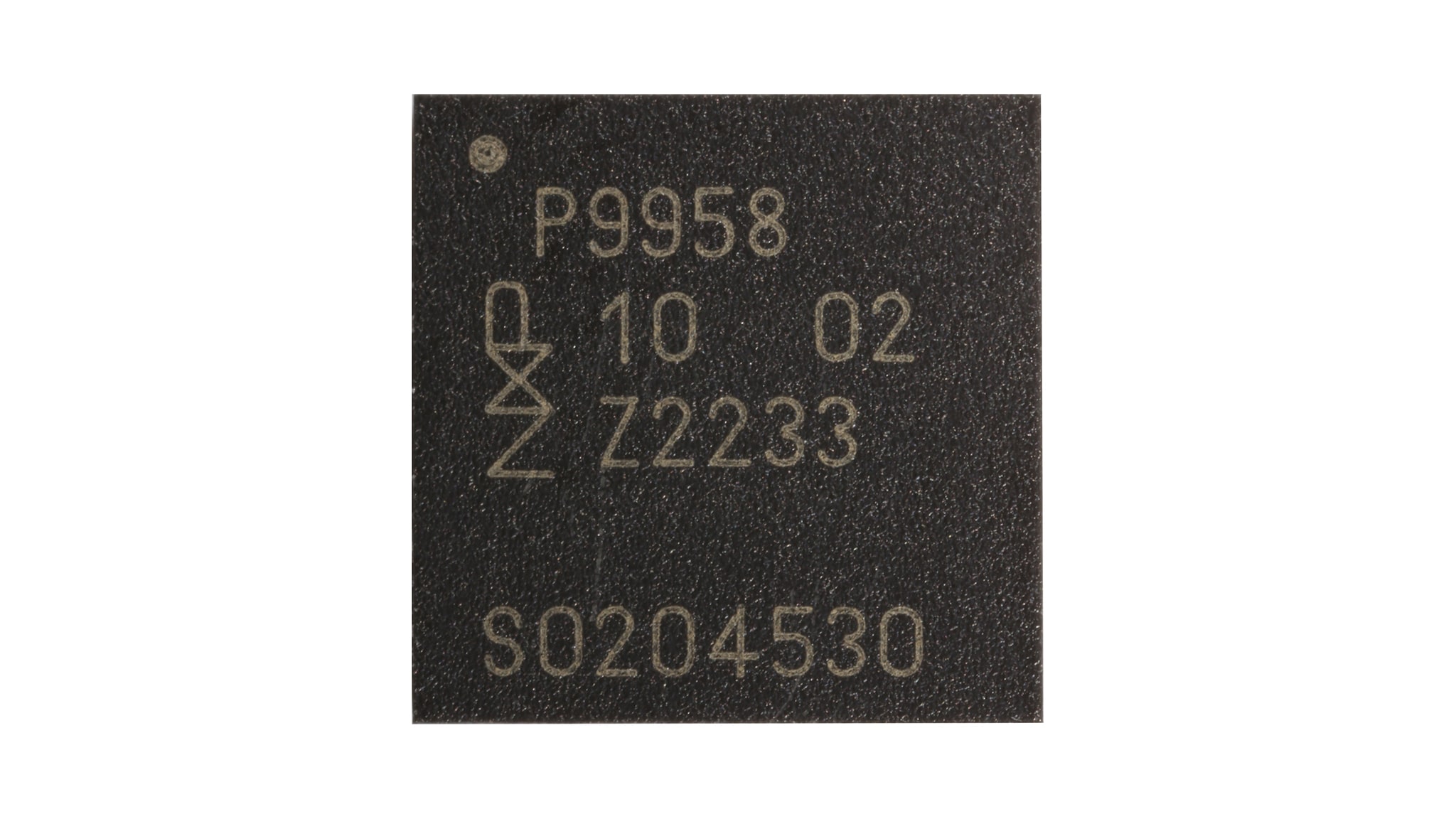

HVQFN40パッケージ
- 0.5 mmピッチ、6 mm x 6 mm x 0.85 mmのボディ、最大+125°Cに対応
購入/パラメータ
2 結果
マッチしていない 0 NRND
パーツ | 注文 | コンピュータ支援設計 モデル | 状況 | チャネル数 | Output Current on pin LEDn (Max) (mA) | 電源電圧 [最小 - 最大] (V) | Serial Communication | Topology | Blinking Rate (Min to Max) (Hz) | Operating Temperature (Min-Max) (℃) | AEC-Q100 compliant | パッケージタイプ | Package Dimensions (LxWxZ (mm)) | 標準価格 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
アクティブ | 24 | 63 | 2.7 to 5.5 | 1 x SPI | Constant current | 0.059 to 15 | -40 to 85 | N | HVQFN40 | 6 x 6 x 0.85 | 1K @ US$1.05 | |||
アクティブ | 24 | 63 | 2.7 to 5.5 | 1 x SPI | Constant current | 0.059 to 15 | -40 to 105 | Y | HVQFN40 | 6 x 6 x 0.85 | 1K @ US$1.31 |
