24チャネルSPIシリアル・バス32 mA/5.5 V定電流LEDドライバ

PCA9957 アクティブ
PCA9957HN Overview

動画の上をクリックすると再生されます。

PCA9957は、デイジー・チェーン対応SPI互換4線式シリアル・バス制御の24チャネル定電流LEDドライバで、32 mAの赤/緑/青/アンバー (RGBA) LEDの調光および点滅用に最適化されています。

各LED出力は、31.25 kHzで動作する8ビット分解能（256ステップ）の固定周波数PWMコントローラを個別に使用し、0%～100%に調整可能なデューティ・サイクルによりLEDを特定の輝度に設定できます。追加の8ビット分解能（256ステップ）グループPWMコントローラは、122 Hzの固定周波数に加え、15 Hzと16.8秒周期の間で調整可能な可変周波数にも対応し、0%～99.6%に調整可能なデューティ・サイクルを使用して、すべてのLEDを同じ値で調光または点滅させることができます。

各LED出力は、オフ、オン（PWM制御なし）、個別のPWMコントローラの値、または個別とグループ両方のPWMコントローラの値に設定できます。PCA9957は、2.7 V～5.5 Vの供給電圧範囲で動作し、定電流シンクLED出力は最大5 VをLEDに供給できます。出力ピーク電流は、2 kΩの外部抵抗 (REXT) を使用して、8ビット線形DACにより125 μA～31.875 mAの範囲で調整可能です。

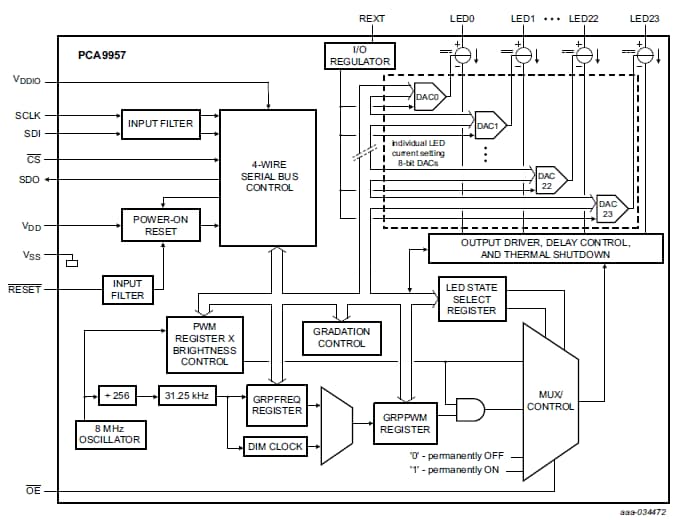

ブロック図

PCA9957のブロック図

PCA9957 Block diagram
図を取得する PDF

特長

  • 24のLEDドライバ。各出力を次のいずれかにプログラム可能。
    • オフ
    • オン
    • 8ビットでプログラム可能なLED輝度
    • 個々のLED輝度を組み合わせた8ビットでプログラム可能なグループ調光/点滅
    • EMIおよびサージ電流を低減するためのプログラム可能なLED出力
  • すべてのチャネルの階調制御
    • 各チャネルを6つの階調制御グループのいずれかに割り当て可能
    • 階調時間およびランプアップ/ランプダウン動作速度をプログラム可能
    • ステップ時間（6ビット）を0.5 ms（最小）～512 ms（最大）の範囲でプログラム可能
    • ランプアップ後のホールド・オン時間およびランプダウン後のホールド・オフ時間（3ビット）を0～6秒の範囲でプログラム可能
    • 最終ランプアップ/ホールド・オン電流をプログラム可能
    • 線形または指数曲線の輝度電流出力調整をプログラム可能
  • 24の定電流出力チャネルは最大32 mAまでシンク可能で、オフ時は最大5.5 Vトレラント
  • 出力電流を外部レジスタで調整可能（REXT入力）
  • 出力電流精度
    • 30 mAの出力電流で±6.5%の絶対精度
    • 最大±4%のチャネル間ばらつき
    • 最大±6%のデバイス間ばらつき
  • 個々のLEDのエラーを検出するオープン/ショート/過熱検出モード
  • 10 MHzのデータ・クロック・レートを備えた4線式シリアル・バス・インターフェース
  • 31.25 kHzのPWM信号を使用して、完全オフ（デフォルト）から完全オンの最大輝度までLED出力ごとに256ステップ（8ビット）でリニア・プログラム可能な輝度
  • 256ステップのグループ輝度制御により、完全オフから最大輝度（デフォルト）までの全体調光（122 HzのPWM信号を使用）が可能
  • 15 Hzから16.8秒周期までプログラム可能な周波数と0～99.6%のデューティ・サイクルによる256ステップのグループ点滅
  • アクティブLOWの出力イネーブル (OE) 入力ピンにより、LEDのハードウェア点滅と調光が可能
  • 8 MHzの内部発振器は外部コンポーネントが不要
  • 内蔵パワーオン・リセット
  • 電源投入時のLEDn出力にグリッチなし
  • 低スタンバイ電流
  • 動作電源電圧 (VDD) 範囲：2.7 V～5.5 V
  • 非LEDピンは5.5 Vトレラント入力
  • -40°C～+85°Cで動作
  • JESD 78クラスIIに準拠した100 mAを超えるラッチアップ性能
  • 以下を超えるESD保護
    • 2 kV、人体モデル (A114-A)
    • 1 kV、デバイス帯電モデル (C101)
  • 提供されるパッケージ：HVQFN40
