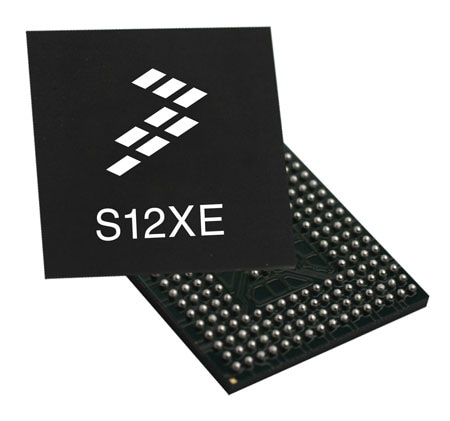

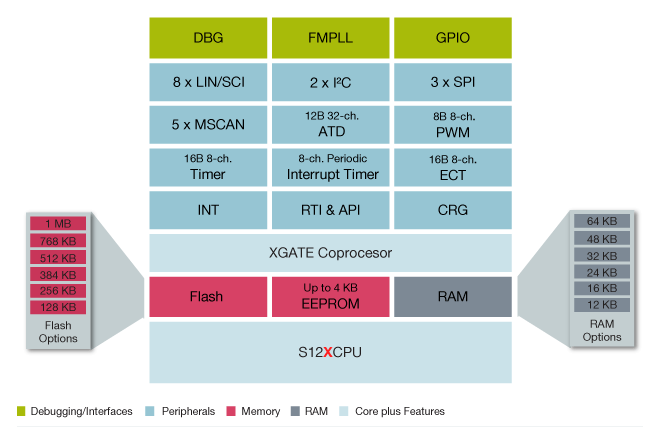

The S12XE family of MCUs takes the S12XD family a step further with features that deliver enhanced system integrity and greater functionality, including:
Additionally, the S12XE family:
| MC9S12XEP | MC9S12XEQ | MC9S12XEG | MC9S12XES | MC9S12XET | MC9S12XEA | |
|---|---|---|---|---|---|---|
| Internal Flash | 768 to 1M | 384 to 512 | 128 to 384 | 384 | 256 | 128 to 256 |
| Packages | 112 and 144 LQFP, 208 MPBGA | 80, 112, 144 LQFP | 80, 112, 144 LQFP | 80, 112, 144 LQFP | 80, 112, 144 LQFP | 80, 112, 144 LQFP |
| Serial Interface Type | CAN, SCI, SPI, I2C | CAN, SCI, SPI, I2C | CAN, SCI, SPI, I2C | CAN, SCI, SPI, I2C | CAN, SCI, SPI, I2C | CAN, SCI, SPI, I2C |
| Max. Number of Serial Interface | 5, 8, 3, 2 | 4, 6, 3, 2 | 2, 6, 3, 2 | 1, 2, 1, 2 | 3, 4, 3, 1 | 3, 2, 3, 1 |
| Timers | ECT, PIT, TIM | ECT, PIT | ECT, PIT | ECT, PIT | ECT, PIT | ECT, PIT |

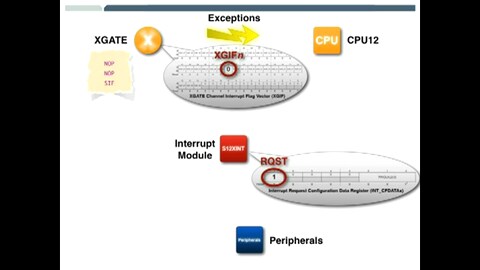

| XGATE co-processor | Yes | Yes | Yes | No | Yes | Yes |
S12XS Automotive and Industrial Microcontrollers (MCUs)
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
