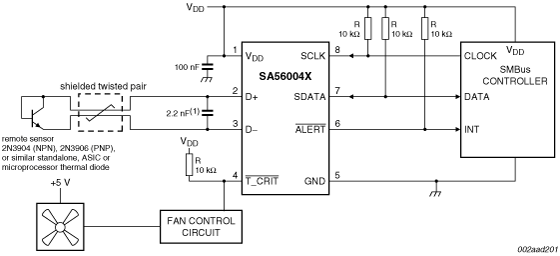

NXP SemiconductorsのSA56004Xは、SMBus対応の11ビット・リモート/ローカル・デジタル温度センサで、過熱アラームを搭載しています。SA56004Xのリモート・チャネルはダイオード接合を監視します。たとえば、マイクロプロセッサ基板のPNP接合や、2N3904 (NPN) または2N3906 (PNP) といったダイオード接続トランジスタなどです。工場でのトリミングにより、リモート・センサは±1°Cの精度を実現しています。
低温および過熱アラートのしきい値をプログラムして、オンチップまたはリモートの温度が範囲外になったときにALERT出力をアクティブにすることができます。この出力は、システム割込みまたはSMBusアラートとして使用できます。プログラムされたT_CRITレジスタのしきい値を超えるまでオンチップまたはリモートの温度測定値が上昇すると、T_CRIT出力がアクティブになります。この出力は、冷却ファンの作動、警告の送信、またはシステム・シャットダウンのトリガに使用できます。システムの信頼性をさらに高めるために、SA56004XではSMBusタイムアウト・プロトコルを採用しています。また、SA56004Xは高度なデバイス・アーキテクチャを備えています。
SA56004Xは、SO8、TSSOP8、およびHVSON8パッケージで提供されます。SA56004Xには、工場出荷時に8つのデバイス・アドレス・オプションがプログラムされています。SA56004Xは、LM86、MAX6657/8、ADM1032とピン互換性があります。
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
