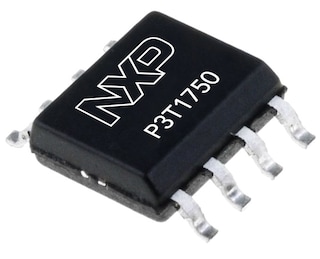

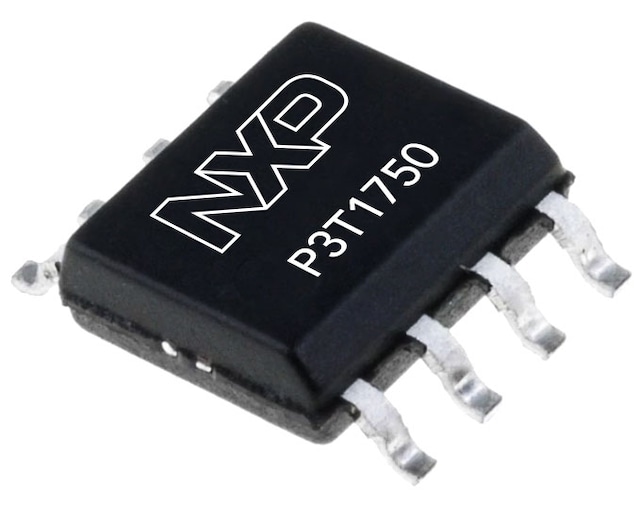

I3C/I2Cバス、±1°C精度、デジタル温度センサ
P3T1750DPは、-40°C～+125°Cの範囲で動作する±1°C精度の温度/デジタル・コンバータです。オンチップのバンド・ギャップ温度センサと過熱検出付きAD変換技術を使用しています。温度レジスタは常に12ビットの2の補数データを格納し、0.0625°Cの温度分解能を確保します。
P3T1750DPは、さまざまな動作条件に合わせて、連続変換、ワンショット・モード、シャットダウン・モードに設定できます。このデバイスは、通信インターフェースとして2線式シリアルI3C（最大12.5 MHz）およびI²C（最大3.4 MHz）をサポートしています。I²Cでは、最大4つのターゲット・アドレスとアラート機能をサポートします。I3Cでは、インバンド割込み (IBI) をサポートし、同じバスを使用してアラート割込みを通知します。
製品詳細
特長
温度精度
- ±1°C精度の温度センサ
- 12ビットADコンバータ (ADC) 内蔵（分解能0.0625°C）
- プログラム可能な低温および過熱アラート
性能
- 動作電圧1.4 V～3.6 V
- 低い静止電流：6 μA（最大）
市場セグメント
- 民生機器/産業機器：P3T1750DP
- 車載：P3T1750DP/Q900 (AEC-Q100)
プラスチック・パッケージ
- TSSOP：3.0 mm x 3.0 mm
長期製品供給プログラム
- これらの製品は、お客様の組込み設計に使用される製品の安定供給を保証するNXP長期製品供給プログラムの対象となっています。車載市場向け製品 (P3T1750DP/Q900) には15年間のプログラムが適用され、産業機器市場向け製品 (P3T1750DP) には10年間のプログラムが適用されます。
