I3C/I2Cバス対応、±0.4°C精度デジタル温度センサ
- このページでは、試作品の情報を掲載しています。ここに記載されている仕様や情報は、予告なく変更されることがあります。追加情報については、 または営業担当者にお問い合わせください。
P3T1084UKは、-40°C～+125°Cの範囲で動作する±0.4°C精度の温度/デジタル・コンバータです。オンチップのバンド・ギャップ温度センサと過熱検出付きAD変換技術を使用しています。温度レジスタは常に12ビットの2の補数データを格納し、0.0625°Cの温度分解能を確保します。
P3T1084UKは、さまざまな動作条件に合わせて、連続変換、ワンショット・モード、シャットダウン・モードに設定できます。このデバイスは、通信インターフェースとして2線式シリアルI3C（最大12.5 MHz）およびI²C（最大3.4 MHz）をサポートしています。I²Cでは、最大4つのターゲット・アドレスとアラート機能をサポートします。I3Cでは、IBI（インバンド割込み）をサポートし、同じバスを使用してアラート割込みを通知します。
製品詳細
特長
温度精度
- ±0.4°C精度の温度センサ
- 12ビットADコンバータ内蔵（分解能0.0625°C）
- プログラム可能な低温および過熱アラート
性能
- 動作電圧1.4 V～3.6 V
- 低い静止電流：6 μA（最大）
市場セグメント
- 民生機器/産業機器：P3T1084UK
プラスチック・パッケージ

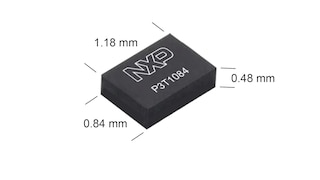

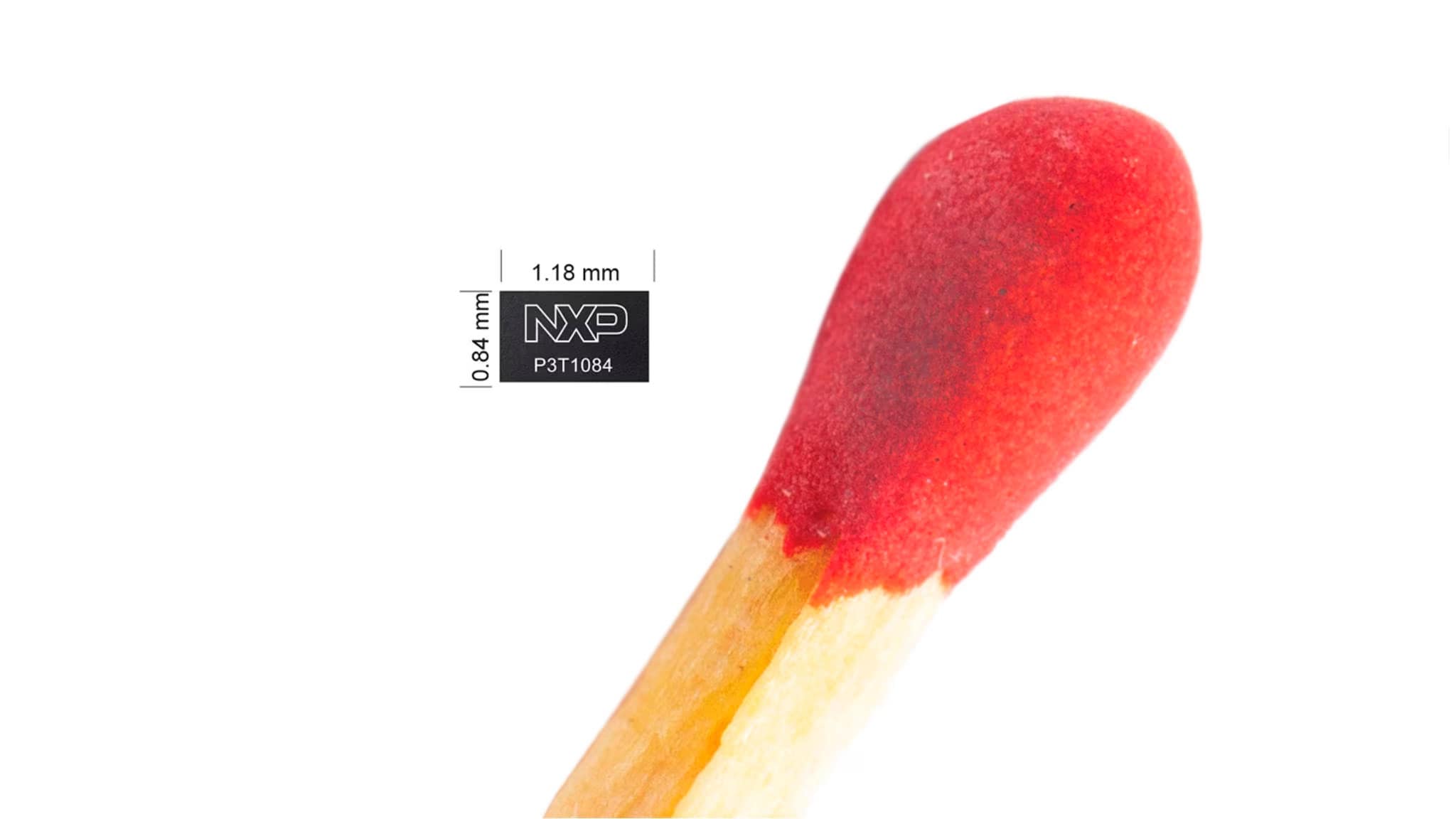

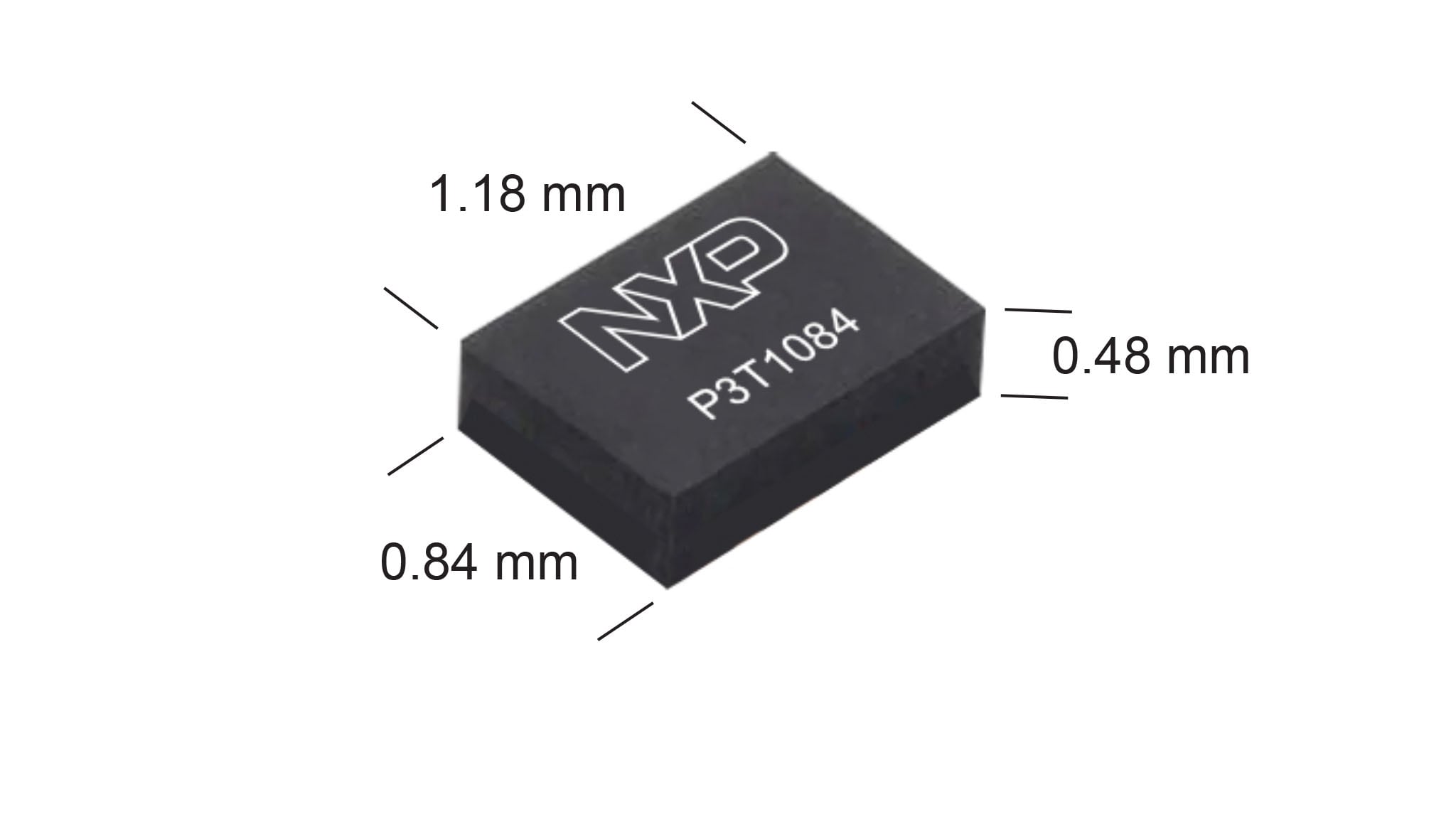

- WLCSP6：1.18 mm x 0.84 mm x 0.48 mm
