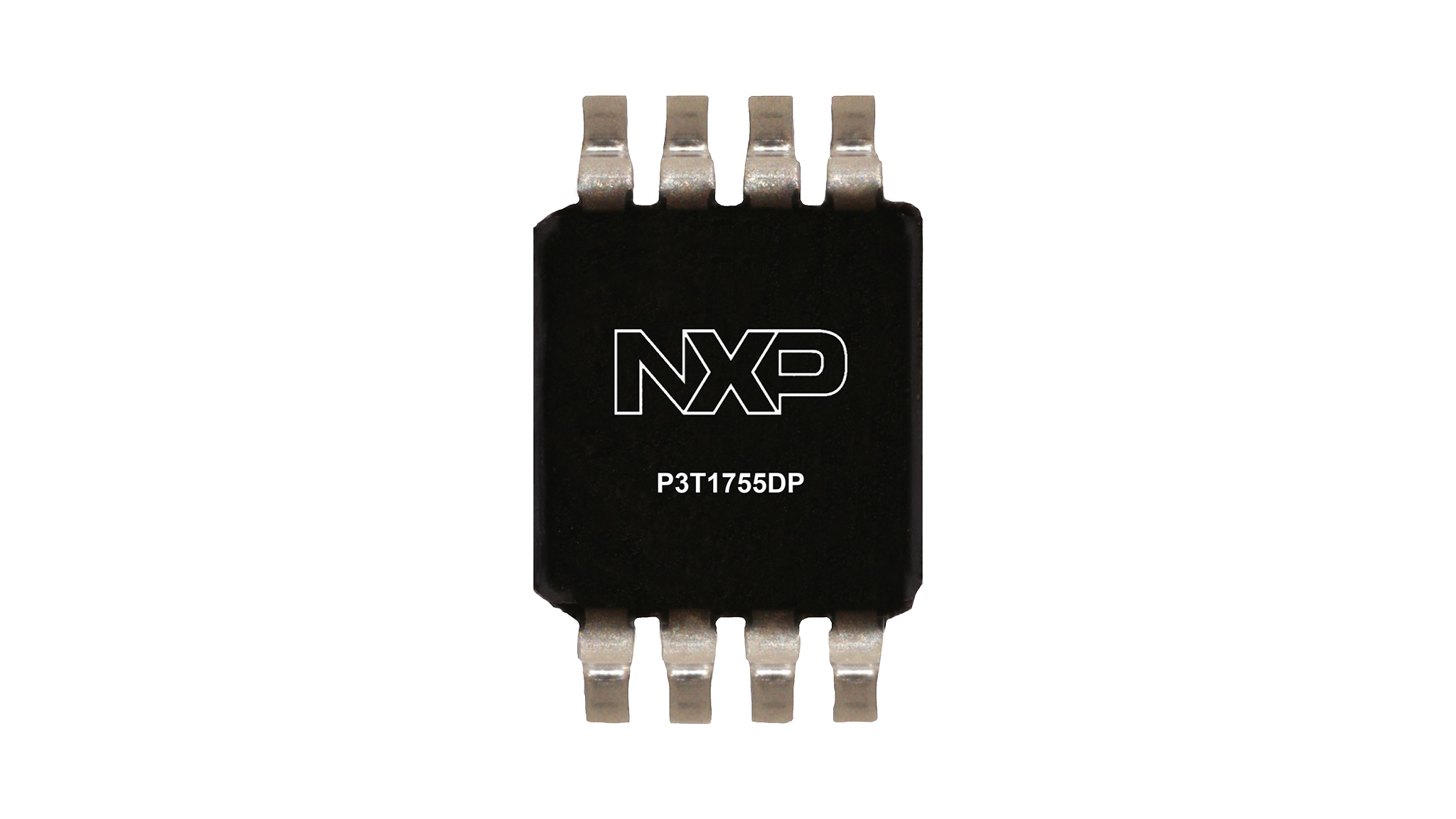

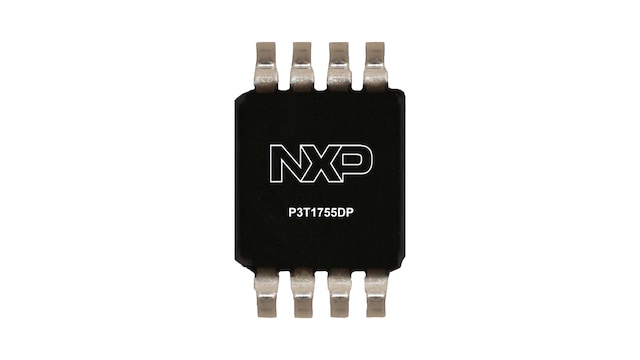

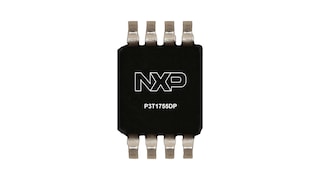

I3C/I²Cバス対応、±0.5°C精度デジタル温度センサ
P3T1755DPは、-40°C～+125°Cの範囲で動作する±0.5°C精度の温度/デジタル・コンバータです。オンチップのバンド・ギャップ温度センサと過熱検出付きAD変換技術を使用しています。温度レジスタは常に12ビットの2の補数データを格納し、0.0625°Cの温度分解能を実現します。P3T1755DPは複数の異なる動作条件（連続変換、ワンショット・モード、シャットダウン・モード）に設定することができます。
このデバイスは、通信インターフェースとして2線式シリアルI3C（最大12.5 MHz）およびI²C（最大3.4 MHz）をサポートしています。I²Cでは、最大4つのターゲット・アドレスとアラート機能をサポートします。I3Cでは、インバンド割込み (IBI) をサポートし、同じバスを使用してアラート割込みを通知します。
製品詳細
特長
温度精度
- ±0.5°C精度の温度センサ
- 12ビットADコンバータ (ADC) 内蔵（分解能0.0625°C）
- プログラム可能な低温および過熱アラート
性能
- 動作電圧1.4 V～3.6 V
- 低い静止電流：6 μA（最大）
市場セグメント
- 民生機器/産業機器：P3T1755DP
- 車載：P3T1755DP/Q900 (AEC-Q100)
プラスチック・パッケージ
- TSSOP：3.0 mm x 3.0 mm
製品プログラム
購入/パラメータ
2 結果
マッチしていない 0 NRND
パーツ | 注文 | コンピュータ支援設計 モデル | 状況 | Accuracy on-chip (±°C) | 電源電圧 [最小 - 最大] (V) | 通信プロトコル | # of Addresses | Resolution (°C) | パッケージタイプ | Package Dimensions (LxWxZ (mm)) | Operating Temperature (Min-Max) (℃) | AEC-Q100 compliant | 標準価格 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
アクティブ | 0.5 | 1.4 to 3.6 | I3C, I²C | 32 | 0.06 | TSSOP8 | 3 x 3 x 1.1 | -40 to 125 | N | 1K @ US$0.20 | |||
アクティブ | 0.5 | 1.4 to 3.6 | I3C, I²C | 27 | 0.06 | TSSOP8 | 3 x 3 x 1.1 | -40 to 125 | Y | 1K @ US$0.30 |
ドキュメント
クイック・リファレンス ドキュメンテーションの種類.
設計・リソース
ハードウェア
クイック・リファレンス
ボードタイプ.
1-5 の 8 ハードウェア提供
-

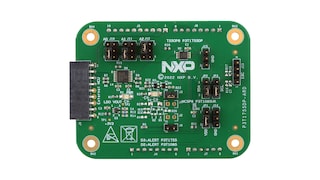

評価・開発ボードP3T1755DP Arduino®シールド評価ボード
-
評価・開発ボードMCX N54x MCU用評価キット
-
-
評価・開発ボードMCX A14x/A15x MCU用FRDM開発ボード
-
