アクティブ・ブリッジ整流器コントローラ

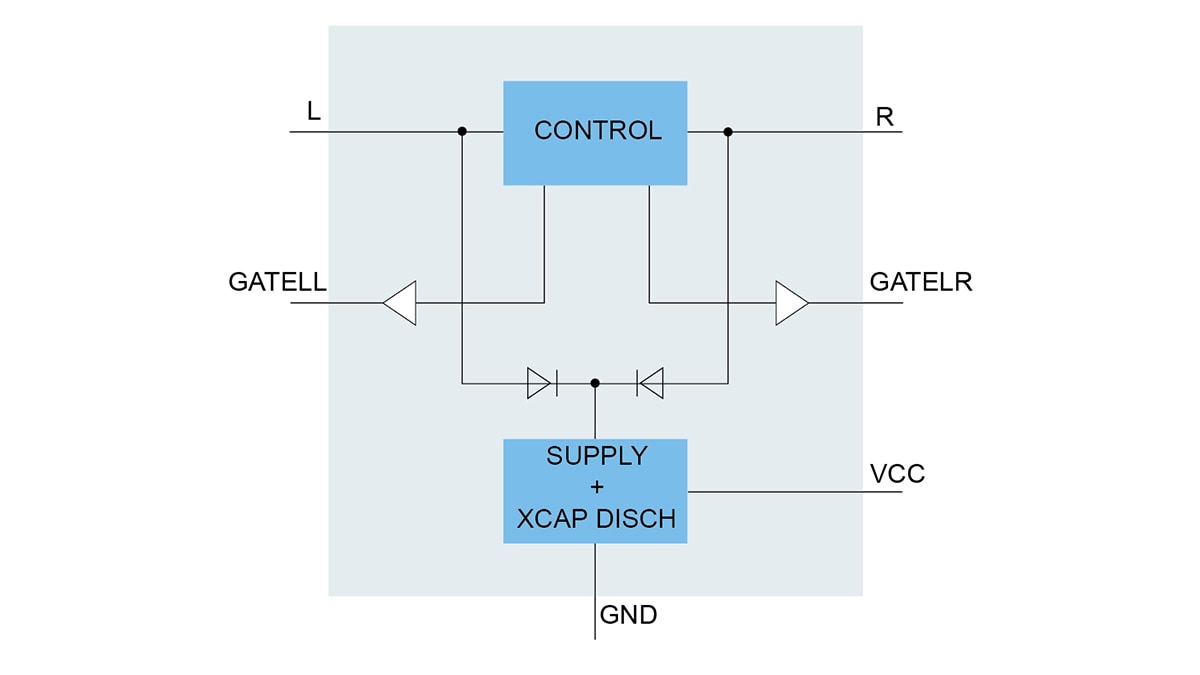

TEA2206Tは、従来のダイオード・ブリッジの2つのローサイド・ダイオードをMOSFETに置き換えるアクティブ・ブリッジ整流器コントローラです。
TEA2206Tを低オーミックの高電圧外部MOSFETとともに使用すると、一般的な整流ダイオードの順方向導通損失が50%減少するため、電力変換器の効率が大幅に向上します。90 V (AC) の主電源電圧で効率を最大約0.7%高めることができます。
TEA2206Tは、SOI（シリコン・オン・インシュレータ）プロセスで製造されます。
製品の詳細とサンプルの供給状況については、最寄りの営業所にお問い合わせください。
製品詳細
特長
効率に関する機能
- ダイオード整流ブリッジの順方向導通損失を低減
- 非常に低いIC消費電力 (2 mW)
アプリケーションの機能
- 2つの整流用MOSFETを直接駆動
- 非常に少ない外部部品数
- Xキャパシタ放電を内蔵 (2 mA)
- 自己給電

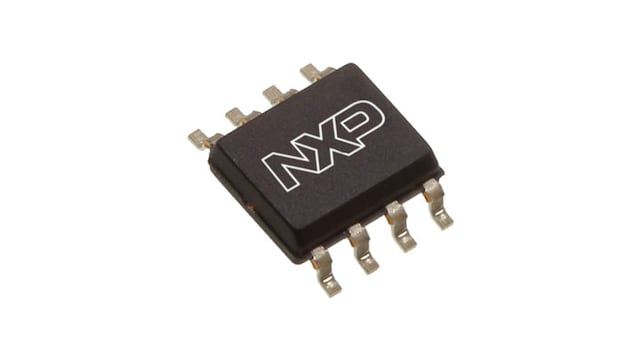

- SO8パッケージ
制御機能
- 低電圧ロックアウト
- すべての外付けパワーMOSFETのドレイン-ソース間過電圧保護
- すべての外付けパワーMOSFETの起動時のゲート・プルダウン電流
長期製品供給プログラム
- 本製品はNXPの長期製品供給プログラムの対象であり、発売から最低10年間の供給が保証されています
