64バイトRAM、アラーム機能、バッテリー切り替え、タイムスタンプ入力、I²Cバスを備えた小型リアルタイム・クロック/カレンダー

製品詳細

特長

主な特長

UL認証済みコンポーネント (PCF85363ATL)
32.768 kHzの水晶振動子に基づいて年、月、日、曜日、時間、分、秒、100分の1秒を提供
経過時間カウント用のストップウォッチ・モード。100分の1秒から999999時間まで
2つの独立したアラーム
バッテリー・バックアップ回路
ウォッチドッグ・タイマ
3つのタイムスタンプ・レジスタ
2つの独立した割込みジェネレータに加え、秒、分、時間毎の事前定義された割込み
64バイトのバッテリー・バックアップRAM
プログラム可能なオフセット・レジスタによる周波数調整
クロック動作電圧：0.9 V～5.5 V
低電流：V_DD = 3.0 VおよびT_amb = 25°Cで標準0.28 μΑ
400 kHzの2線式I²Cバス・インターフェース（V_DD = 1.8 V～5.5 V）
ペリフェラル・デバイス用のプログラム可能なクロック出力（32.768 kHz、16.384 kHz、8.192 kHz、4.096 kHz、2.048 kHz、1.024 kHz、1 Hz）
C_L = 6 pF、C_L = 7 pF、C_L = 12.5 pFなど、さまざまな水晶用に設定可能な発振器回路

購入/パラメータ

‌ ‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌	‌ ‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌
‌ ‌ ‌	‌	‌	‌	‌	‌

ドキュメント

クイック・リファレンスドキュメンテーションの種類.

1-5 / 13 ドキュメント

データ・シート
Tiny Real-Time Clock/calendar with 64 byte RAM, alarm function, battery switch-over time stamp input, and I2C-bus

PDF改訂 3.2Sep 22, 20211.0 MBPCF85363A
ユーザ・ガイド
User manual for the I²C-bus RTC PCF85363A demo board OM13514

PDF改訂 1.0Oct 5, 2015445.1 KBUM10787
ユーザ・ガイド
User Manual for NXP Real Time Clocks PCF85x3, PCF85x63, PCA8565, PCF2123, and PCA21125

PDF改訂 2.1Jul 24, 2015983.6 KBUM10301
ユーザ・ガイド
USB-I²C-bus interface OM13518 with a GUI for the RTCs PCF85263 and PCF85363

PDF改訂 1.0Mar 6, 2015567.8 KBUM10789
ファクト・シート
NXP RTC PCF85263A, PCF85363A Fact Sheet

PDF改訂 3Jul 24, 2020371.5 KB9397-750-17592
パッケージ情報
plastic, thin shrink small outline package; 10 terminals; 0.5 mm pitch; 3 mm x 3 mm x 1.1 mm body

PDF改訂 1.3Jul 6, 2021271.5 KBSOT552-1
パッケージ情報
DFN2626-10: plastic thermal enhanced extremely thin small outline package; no leads; 10 terminals

PDF改訂 1.0Feb 8, 2016195.3 KBSOT1197-1
パッケージ情報
TSSOP10; Reel NDP, SMD, 13" Q1 standard product orientation Ordering code

PDF改訂 1May 4, 2021162.6 KBSOT552-1_431
パッケージ情報
DFN2626-10; Reel pack, SMD, 7" Q1/T1 standard product orientation Orderable part number ending, 115 or X Ordering code (12NC) ending 115

PDF改訂 1.0May 8, 2014202.1 KBSOT1197-1_115
パッケージ情報
TSSOP10; Reel pack; SMD, 13"Q1/T1 Standard product orientationOrderable part number ending ,118 or JOrdering code (12NC) ending 118

PDF改訂 1.0Apr 16, 2013275.0 KBSOT552-1_118
パッケージ情報
TSSOP8; Reel pack; SMD, 13"Q1/T1 Standard product orientationOrderable part number ending ,118 or JOrdering code (12NC) ending 118

PDF改訂 1.0Apr 15, 2013218.8 KBSOT505-1_118
セレクタ・ガイド
リアルタイム・クロック

PDF改訂 0Apr 5, 20231.1 MBRTCSelectorGuideA4日本語, English
サポート情報
Reflow Soldering Profile

PDF改訂 1.0Feb 17, 201434.6 KBREFLOW_SOLDERING_PROFILE

全て表示

設計・リソース

デザイン・ファイル

クイック・リファレンス設計・ファイルの種類.

2 設計・ファイル

シンボルおよびフットプリント
PCF85363ATT1-A-TSSOP8-CAD Symbol and PCB Footprint – BXL File

ZIP改訂 1Sep 22, 202048.1 KBPCF85363ATT1-A-TSSOP8-BXL
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示
シンボルおよびフットプリント
PCF85363ATT1_A-TSSOP8-CAD Symbol and PCB Footprint – BXL File

ZIP改訂 1Jul 9, 202048.1 KBPCF85363ATT1_A-TSSOP8-BXL
ダウンロードToggle Dropdown
- キューに追加
- キューから削除
- ファイルサイズが大きい場合にお勧めします。
- キューを表示

ハードウェア

クイック・リファレンスボードタイプ.

1 ハードウェア提供

評価・開発ボード

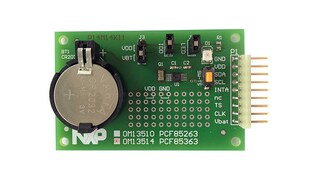

PC Evaluation Board for the I²C-bus RTC PCF85363A

OM13514
