水晶振動子搭載の車載アプリケーション向けナノパワー高精度RTC

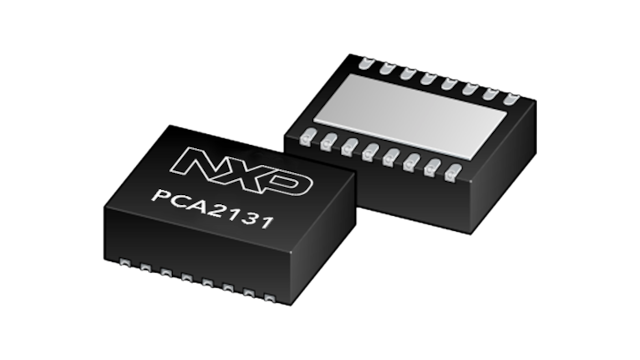

PCA2131
アクティブ

画像にカーソルを合わせると拡大表示されます。

PCA2131は、非常に高い精度と超低消費電力を実現できるよう最適化された、温度補償付き水晶 (Xtal) 発振器 (TCXO) と32.768 kHzの水晶振動子を備えたCMOSリアルタイム・クロック (RTC) およびカレンダーです。PCA2131の特長は次のとおりです。

  • 車載認定AEC-Q100グレード2
  • 動作温度範囲：–40 °C～105 °C
  • クロックの動作上限温度：125 °C
  • I²Cバス・インターフェースまたはSPIバス・インターフェースを選択できるため、関連するMCU/MPUを柔軟に選択可能
  • バックアップ・バッテリ入力と切り替え回路を備え、メイン電源が取り外されているときでもRTCが時計の動作を継続
  • 年単位から1/100秒単位までの時間を刻み続けるカレンダー機能
  • 改ざんイベントの登録用に、最大4個のタイムスタンプ・レジスタをタイムスタンプ入力に関連付け可能
  • システムを有効化/無効化する最大2個の割込み出力によって、全体的な消費電流を削減

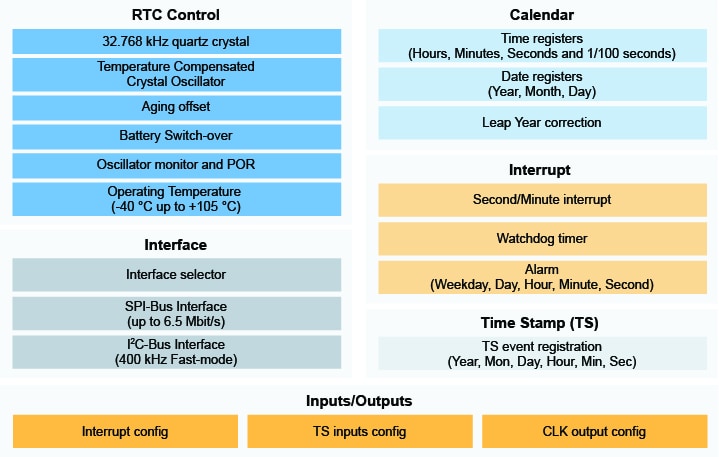

ブロック図

PCA2131のブロック図

PCA2131 Block Diagram
図を取得する PDF

特長

ナノパワー・デバイス

  • クロック動作電圧1.2 V～5.5 V
  • 供給電流：106 nA @ VDD = 3.3 V（標準）

高精度リアル・タイミング

  • -40°C～+85°Cの範囲で±3 ppm（標準）
  • +85°C～+105°Cの範囲で±8 ppm（標準）

車載向け認定取得済み

  • AEC-Q100グレード2

水晶発振器内蔵

  • 32.768 kHz水晶振動子
  • 温度補償水晶発振器 (TCXO)
  • クロックの動作上限温度は125°Cです。

バッテリ・バックアップ対応

  • バッテリ・バックアップ入力ピンおよび切り換え回路
  • バッテリでバックアップされた出力電圧
  • バッテリ残量低下検知機能

タイムスタンプと割込みの機能

  • 独立したレジスタを備えたタイムスタンプ入力 x 4
  • 割込みソースを選択できる割込みピン x 2

複数のインターフェースをサポート

  • I²Cバスをサポート（400 kHzファスト・モード）
  • SPIバス（最高速度6.5 Mbit/s）

カレンダー機能

  • 年、月、日、曜日、時間、分、秒、100分の1秒の単位でデータを提供
  • うるう年修正

長期製品供給プログラム

  • この製品は、お客様の組込み設計に使用される製品の安定供給を保証するNXP長期製品供給プログラムの対象となっています。PCA2131TF/Q900は15年間のプログラムの対象です

もっと見る

購入/パラメータ

1 結果

マッチしていない 0 NRND

パーツ

説明を表示

注文

コンピュータ支援設計 モデル

状況

RTC Type

Accuracy (Typ) (+/- ppm)

電源電圧 [最小 - 最大] (V)

Low Supply Current (μA)

通信プロトコル

Battery Back Up

Watchdog timer

Programmable alarm

Countdown Timer

Tamper Input

Interrupt Output

Integrated Temperature Compensation

AEC-Q100 compliant

パッケージタイプ

Package Dimensions (LxWxZ (mm))

Operating Temperature (Min-Max) (℃)

標準価格

PCA2131TF
データ・シート

アクティブ

Module

3

1.2 to 5.5

0.11

SPI

Yes

Y

Y

N

4

2

Y

Y

HLSON16

4.5 x 3.5 x 1.45

-40 to 105

1K @ US$1.49
