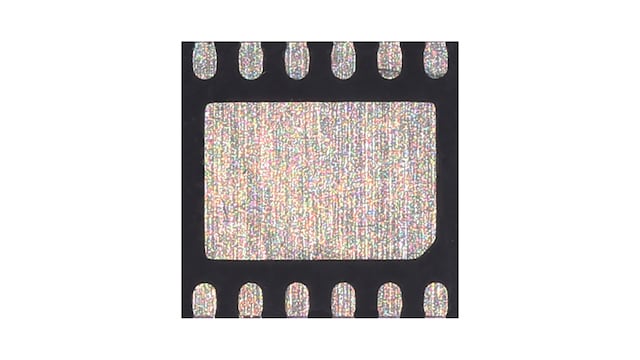

SOT2143-1[SOT2143-1]
デザイン・ファイル
完全な内訳を受け取ります。 eCad ファイルで製品のフットプリントなどを確認してください。
コンパクトリスト
2つのI2Cバス、128バイトSRAM、およびアラーム機能を備えたブータブルCPU RTC
- このページでは、試作品の情報を掲載しています。ここに記載されている仕様や情報は、予告なく変更されることがあります。追加情報については、 または営業担当者にお問い合わせください。

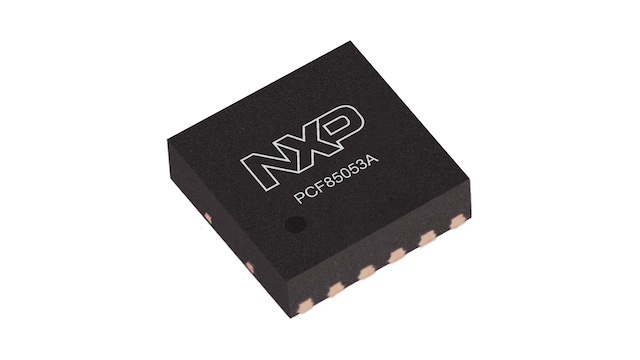

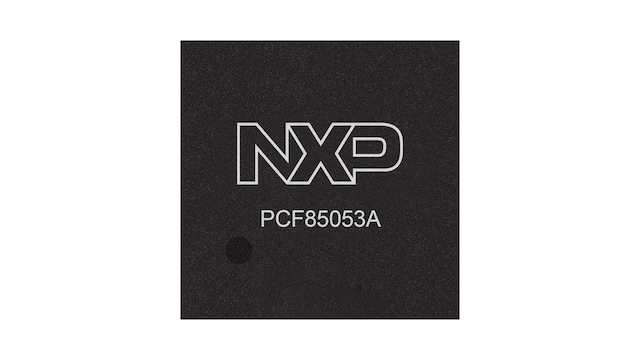

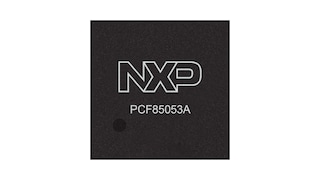

PCF85053Aは、低消費電力向けに最適化されたCMOSリアルタイム・クロック (RTC) およびカレンダーであり、一次電源喪失時のバッテリへの自動切り替えに対応しています。クロック出力、アラート割込み出力、および128バイトのバッテリ・バックアップSRAMを備えています。PCF85053Aには、2つのI²Cバスが搭載されています。プライマリI²CバスはRTCおよびSRAMレジスタの読み取り/書き込み機能を持ち、セカンダリI²Cバスは、プライマリI²Cコントローラによって設定される制御ビットを使用して、ほとんどのレジスタの読み取り/書き込みが可能です。
PCF85053Aは、水晶CL（静電容量負荷）構成やオフセット・レジスタ設定など、クロック出力較正関連のレジスタを備えています。
製品詳細
特長
動作電圧
- 電源電圧：1.7～3.6 V
- バッテリ電源電圧：1.55～3.6 V
通信インターフェース
- 2つの独立したI²Cインターフェース：
- プライマリI²Cバス：RTCおよびSRAMレジスタの読み取り/書き込み機能
- セカンダリI²Cバス：プライマリI²Cによって有効にされるRTCおよびSRAMレジスタの読み取り/書き込み機能
- I²Cデバイス・アドレス：
- RTC：1101 111
- SRAM：1010 111
- I²Cクロック機能：
- 最大CLK周波数400 kHz
- 最大CLKタイムアウト35ミリ秒
- バッテリへの切り替え時にI²Cバスは非アクティブ
リアルタイム・クロック機能
- リアルタイム・クロックとカレンダー
- 32.768 kHzの水晶に基づいて年、月、日、曜日、時間、分、秒を提供
- バイナリ・モードとBCDモードの両方をサポート
- 24時間および12時間モードをサポート
- 夏時間モードをサポート
- 発振器エラー・フラグ
- RTCクリア・フラグ
- RTCエラー・フラグ
- アラーム・フラグ
追加機能
- アクティブLowのアラート割込み出力
- MC146818Bに準拠したレジスタ定義（0～9 h）
- CL = 6 pF、CL = 7 pF、CL = 12.5 pFなど、さまざまな水晶用に設定可能な発振器回路
- 動作温度範囲–40 °C～85 °C
- バッテリ・バックアップ式128バイトSRAM
- RTC_CLR#ピンによるSRAMの'0'クリア
- プログラム可能なオフセット・レジスタによる周波数調整
