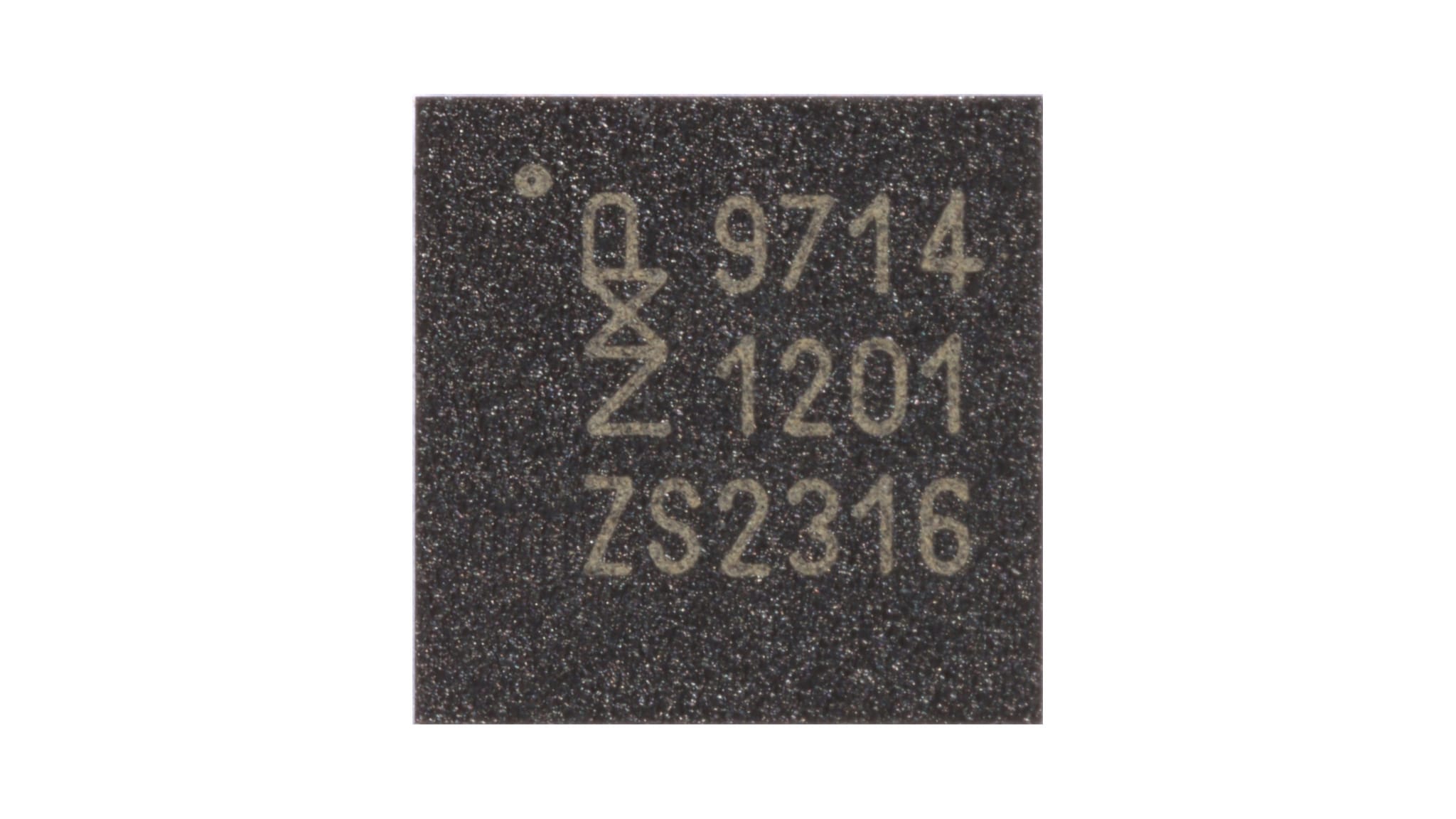

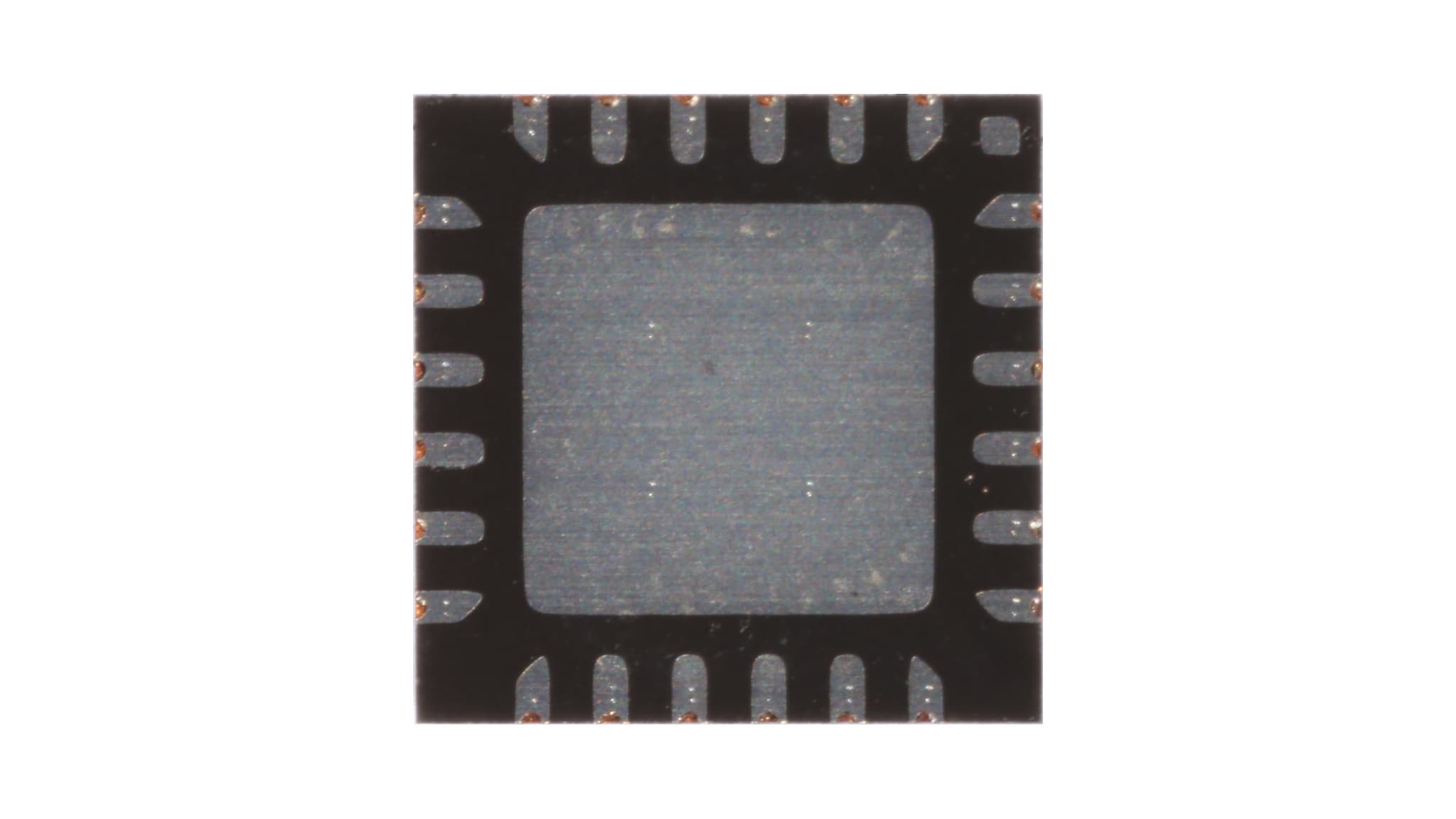

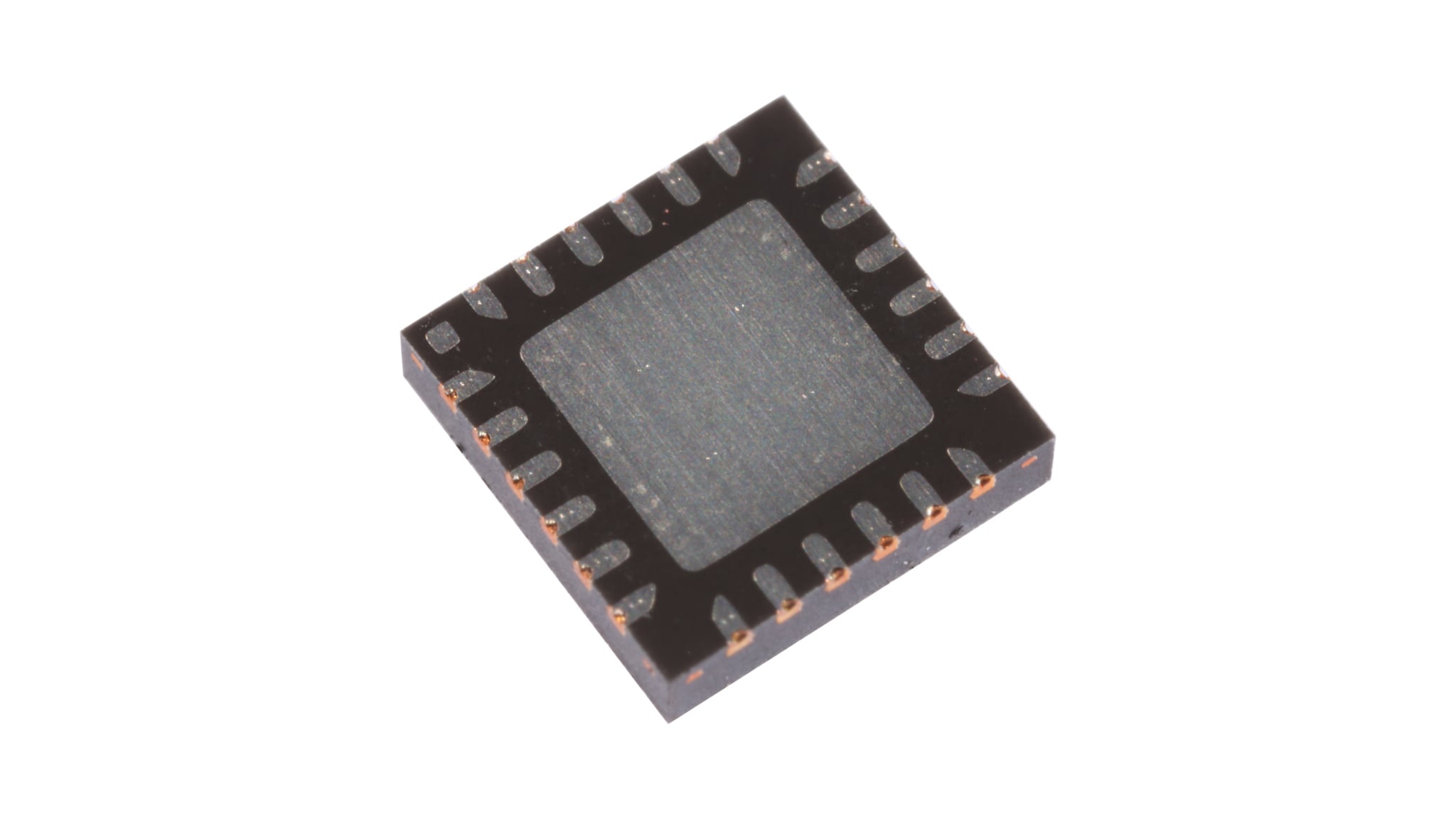

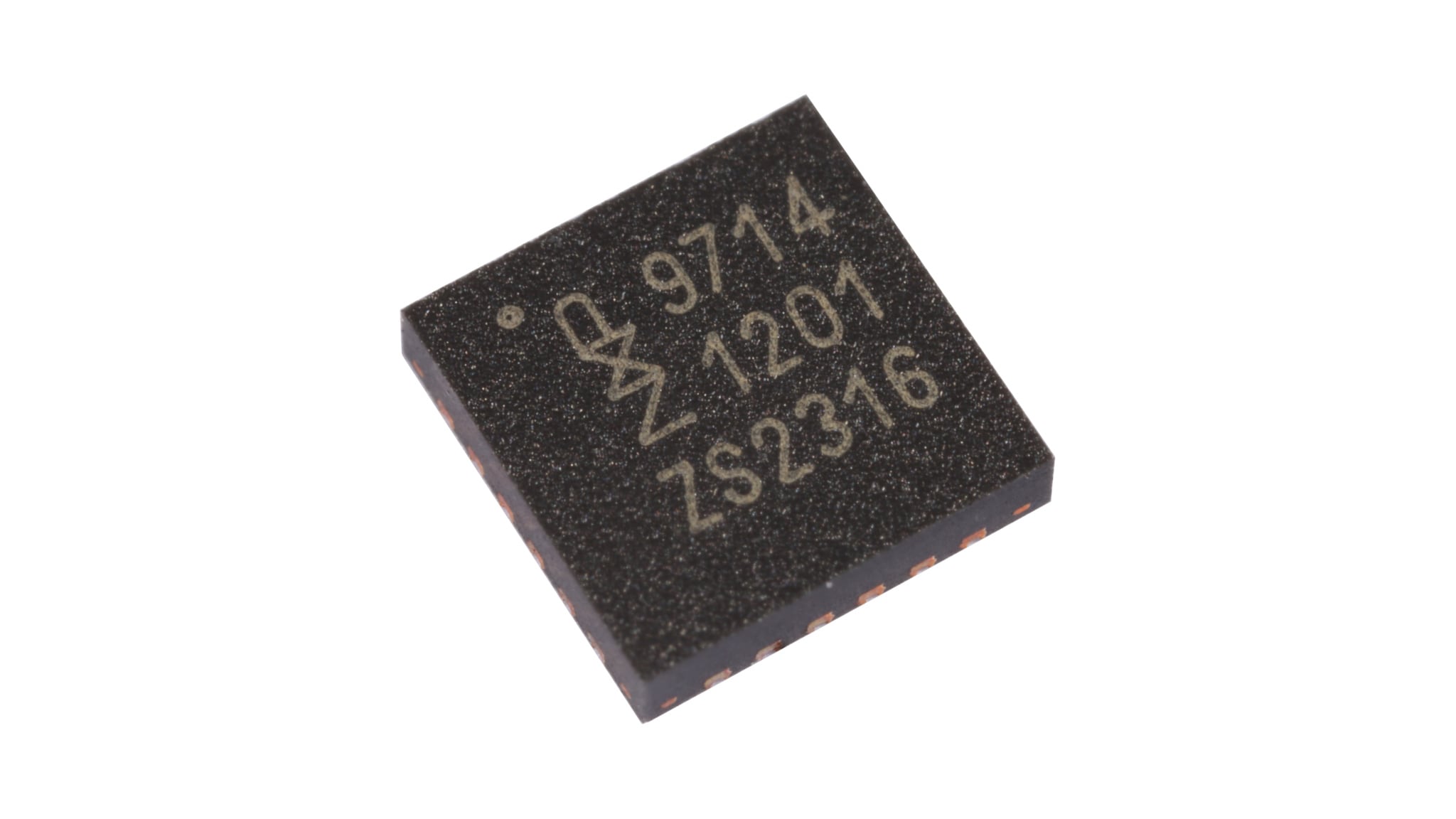

アジャイルI/O機能搭載14ビットSPI I/Oエキスパンダ

画像にカーソルを合わせると拡大表示されます。

ブロック図

PCAL9714

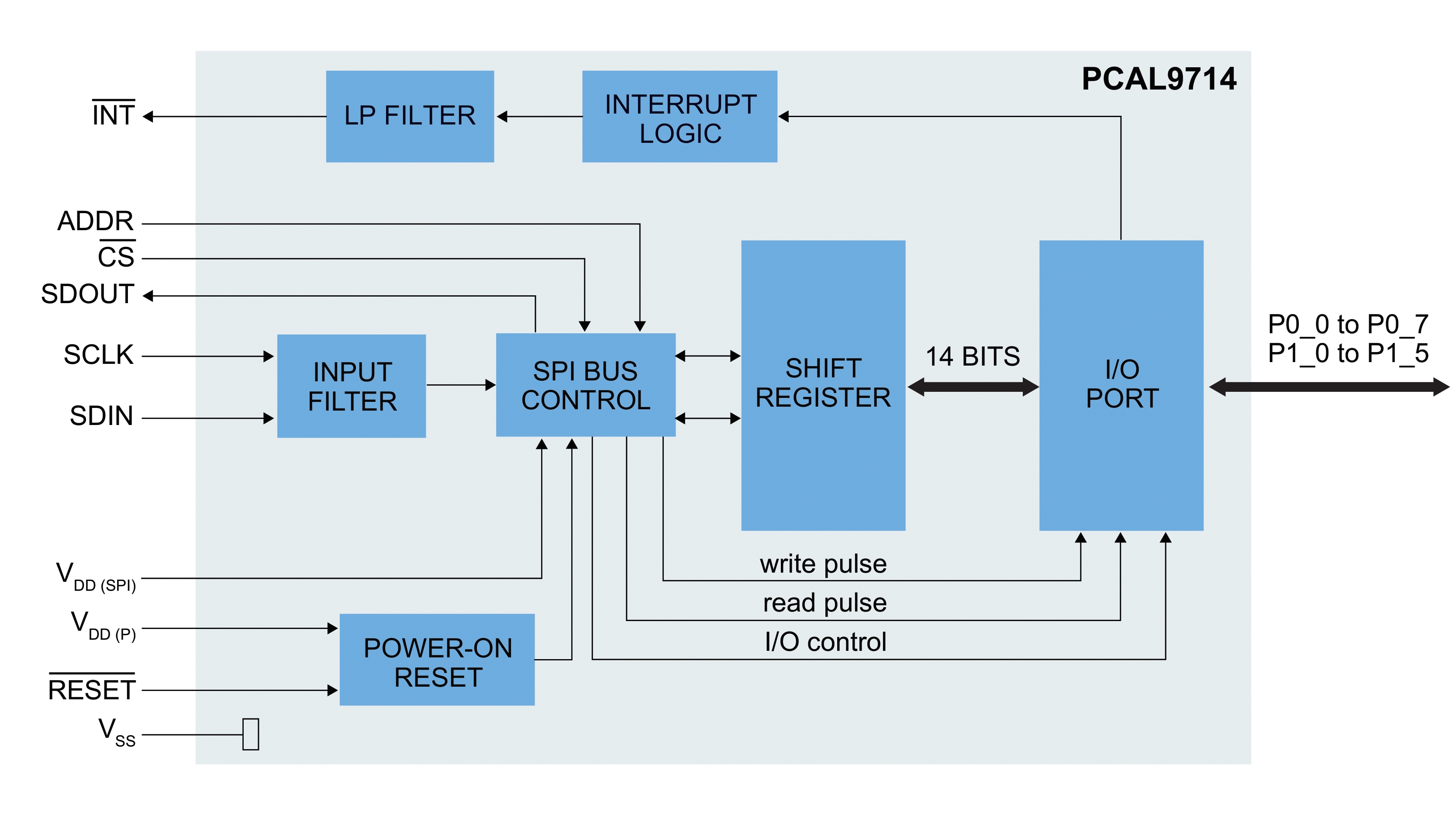

PCAL9714 Block Diagram

特長

チャネル数の拡充

  • 14ビット汎用I/O(SPI付き)

設定の柔軟性に優れたアジャイルI/O

  • プッシュプルまたはオープン・ドレイン出力
  • 割込みステータス・レジスタ
  • 4つの異なる出力ドライブ強度
  • プルアップ/プルダウン抵抗のイネーブルおよび抵抗セレクタ
  • 割込みマスク・オプション

その他の特長

  • シュミット・トリガ・アクションによる緩やかな入力遷移と優れたスイッチング・ノイズ耐性
  • 5.5 VトレラントI/OポートおよびSPIバス・ピン
  • SPI入力のノイズ・フィルタ
  • JESD 78クラスIIに準拠した100 mAを超えるラッチアップ性能
  • JESD 22を超えるESD保護
