PCAL9722 | Agile I/O機能搭載22ビットSPI I/Oエクスパンダ | NXP Semiconductors

Agile I/O機能搭載22ビットSPI I/Oエクスパンダ

画像にカーソルを合わせると拡大表示されます。

ブロック図

PCAL9722

PCAL9722 Block Diagram

特長

チャネル数の拡充

  • 業界初のSPI対応22ビットGPIO

設定の柔軟性に優れたAgile I/O機能

  • プッシュプルまたはオープン・ドレイン出力
  • 割込みステータス・レジスタ
  • 4つの異なる出力ドライブ強度
  • プルアップ/プルダウン抵抗のイネーブルおよび抵抗セレクタ
  • 割り込みマスク・オプション

堅牢な機能

  • シュミット・トリガ・アクションによる緩やかな入力遷移と優れたスイッチング・ノイズ耐性
  • 5.5 VトレラントI/OポートおよびSPIバス・ピン
  • SPI入力のノイズ・フィルタ
  • JESD 78クラスIIに準拠した100 mAを超えるラッチアップ性能
  • JESD 22を超えるESD保護

長期製品供給プログラム

  • この製品は、お客様の組込み設計に使用される製品の安定供給を保証するNXP長期製品供給プログラムの対象となっています。PCAL9722HN/Q900は15年間プログラムの対象です。

購入/パラメータ

2 結果

マッチしていない 0 NRND

注文

コンピュータ支援設計 モデル

標準価格

状況

Number of bits

電源電圧 [最小 - 最大] (V)

インタフェース

Operating Temperature (Min-Max) (℃)

パッケージタイプ

Output Mode

Max Sink Current per bit (mA)

Source Current per bit (mA)

Interrupt

Reset input pin

Frequency (Max) (kHz)

1K @ US$0.58

アクティブ

22

1.1 to 5.5

SPI

-40 to 85

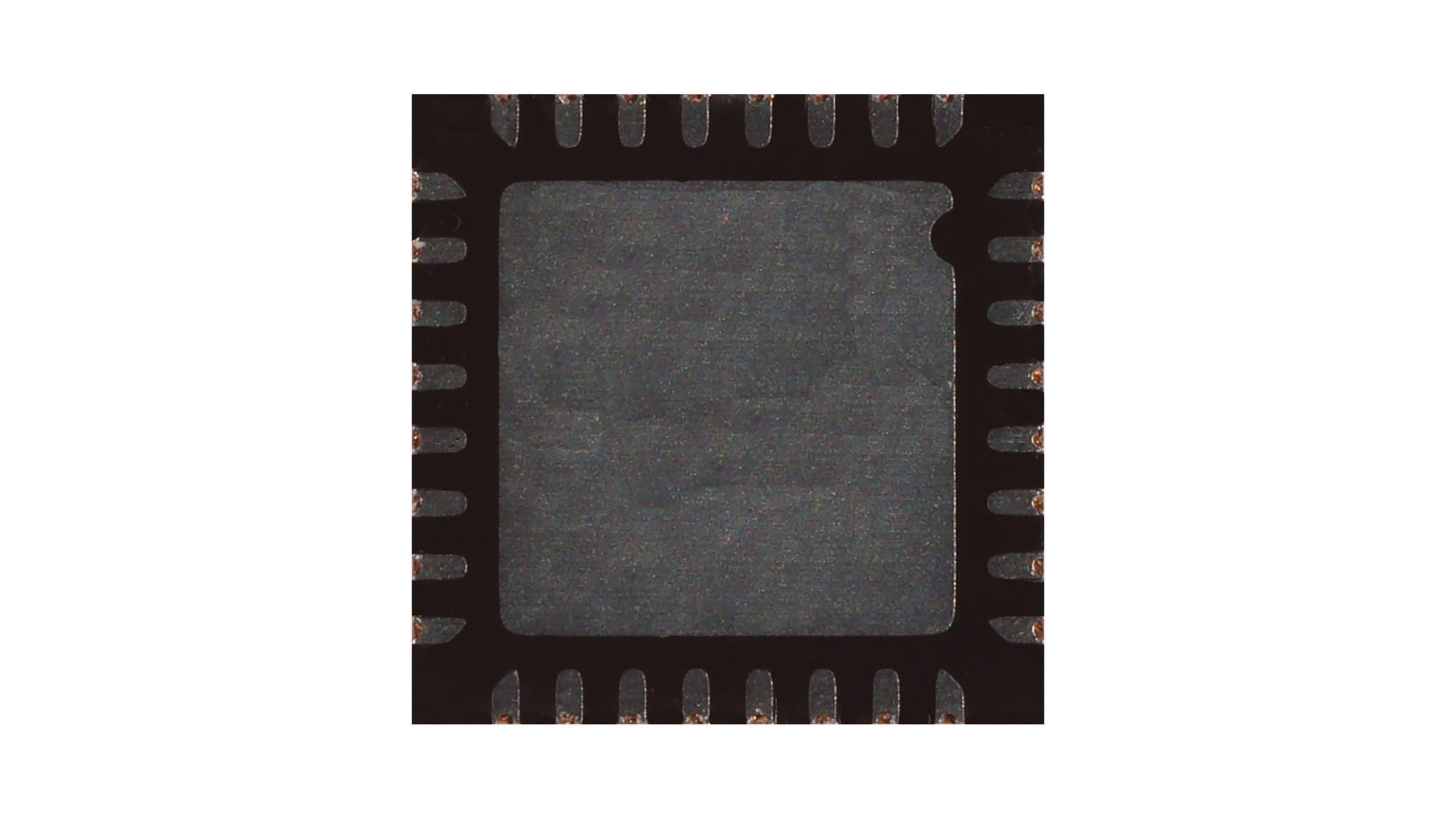

HVQFN32

open-drain, totem pole

25

10

Y

Y

5000

1K @ US$0.69

アクティブ

22

1.1 to 5.5

SPI

-40 to 125

HVQFN32

open-drain, totem pole

25

10

Y

Y

5000
