フィードバック機能と保護機能を内蔵した同期整流コントローラ

画像にカーソルを合わせると拡大表示されます。

ブロック図

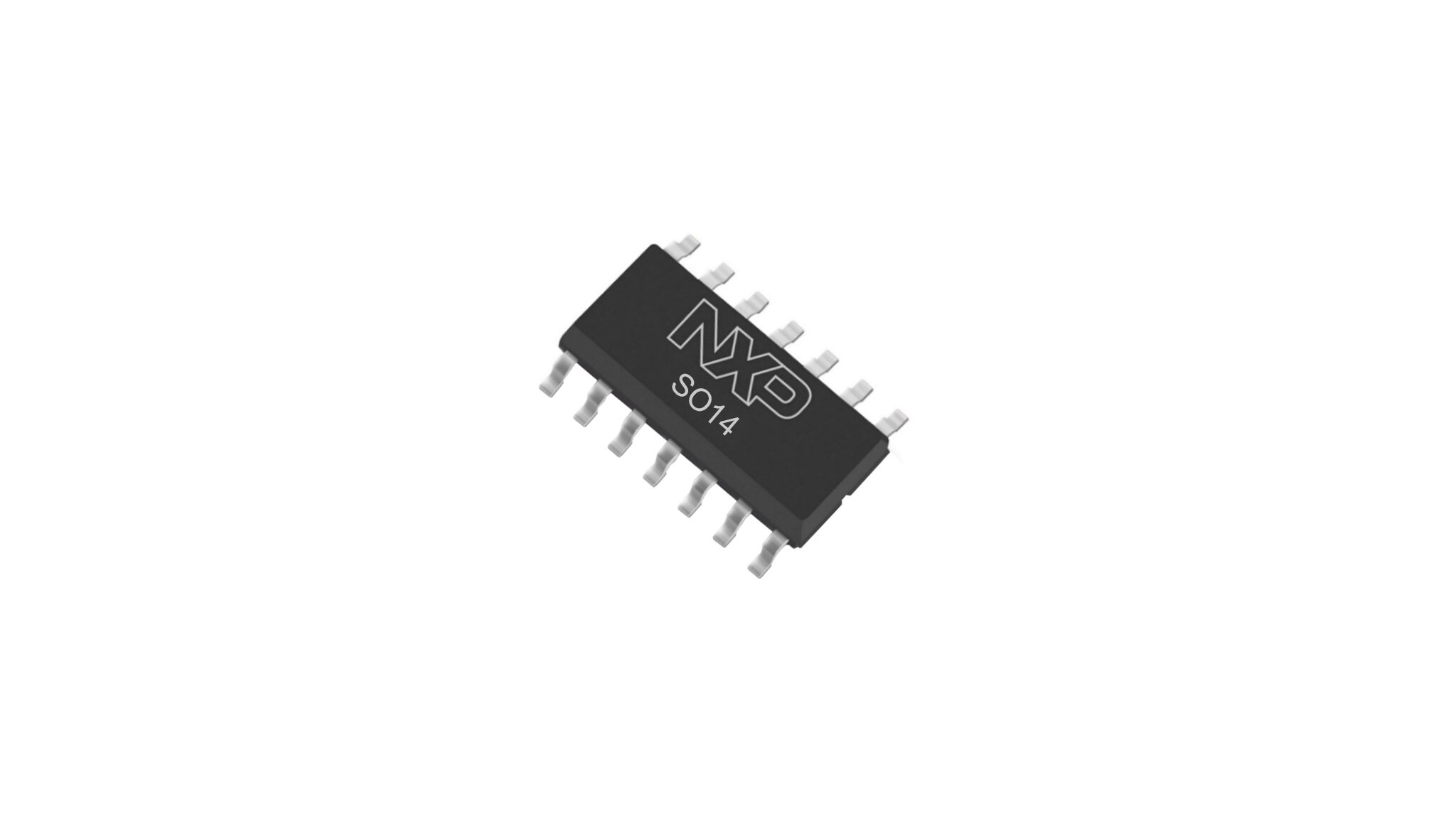

TEA1761T / TEA1762T

TEA1761T Block Diagram

特長

主な特長

  • 同期整流と1次側フィードバック制御機能を統合
  • 広い電源電圧範囲(8.6 V~38 V)
  • 高レベルの統合により非常に少ない外付け部品数
  • 広い光カプラ出力電圧範囲(3.5 V~38 V)
  • 高精度の内部電圧リファレンスによる電圧制御(1%以内)
  • 別個の検出グランドによる正確な電圧検出
  • 10 Vの高いドライバ出力電圧により、すべてのMOSFETブランドを最低のオン抵抗 (Rdson) で駆動
  • リファレンス電圧出力ピン
  • 低消費電流
  • 無負荷から全負荷まで高いシステム効率
  • 低電圧保護
  • 汎用保護入力ピン
  • 内部過熱保護

NXP GreenChip

  • 本製品は、NXP GreenChipポートフォリオの一部で、モバイルおよびコンピューティング・アプリケーションのエネルギー効率を最適化し、高電力密度、安全性および信頼性を特徴としています。
