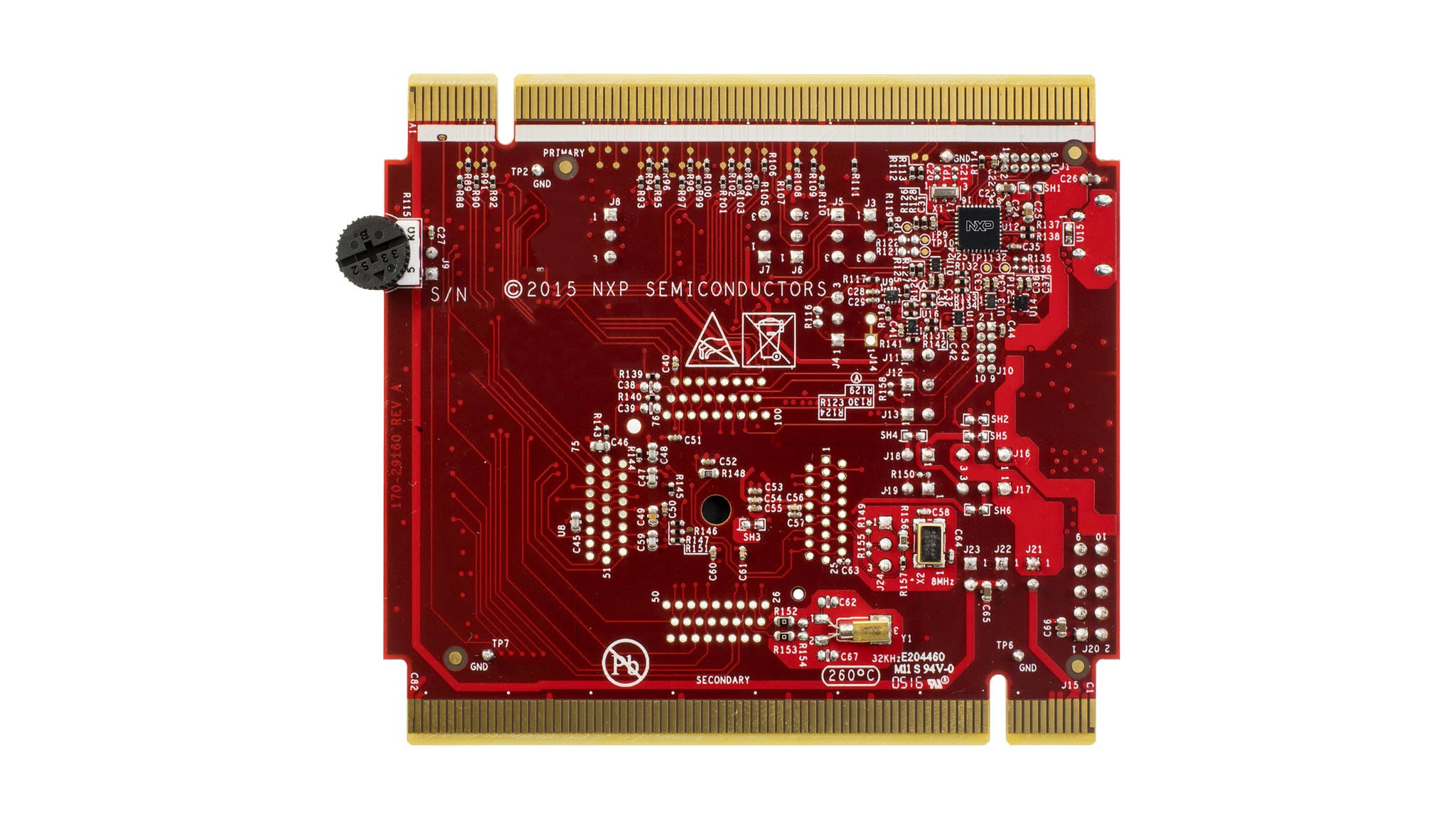

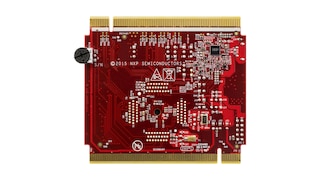

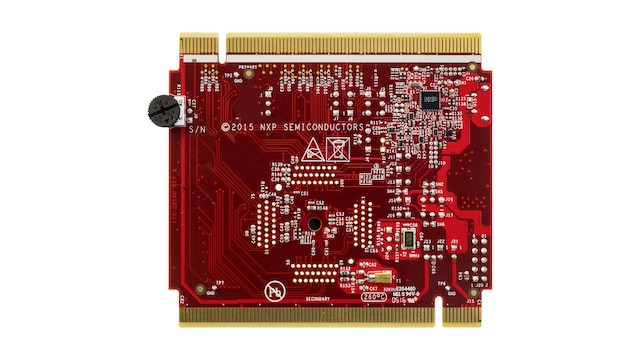

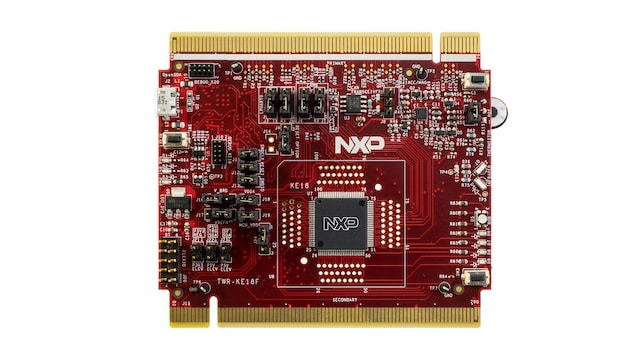

Kinetis KE18 MCU Tower System Module

TWR-KE18F アクティブ

画像にカーソルを合わせると拡大表示されます。

The TWR-KE18F is a development board for the Kinetis KE1xF 32-bit MCUs.

The power supply voltage range from 3.3V to 5V, and it features a KE18 device boasting a maximum operating frequency of 168 MHz, up to 512 KB Flash size and numerous analog and digital peripherals.

Board operates as a standalone debug tool and can also be combined and used as part of the modular Tower System development platform

製品詳細

対応製品

プロセッサ＆マイクロコントローラ

KEシリーズArm Cortex-M4/M0+

  • KE1xF: Kinetis KE1xF-168MHz, Performance with CAN 5V Microcontrollers based on Arm® Cortex®-M4

Features

Microcontroller

    MKE18F512VLL16 MCU

  • 168 MHz core clock
  • 512 KB flash
  • 64 KB RAM
  • 100 LQFP package

Connectivity

  • Tower-compatible processor board
  • I/O headers for easy access to MCU I/O pins
  • Infrared port communication
  • Flex™ I/O header

Power Management

  • Board power select with 3.3 V or 5 V MCU operation

Debug

  • Onboard OpenSDA(CMSIS-DAP) circuit: K20DX128VFM5 with debug and virtual serial port>

Sensors

  • FXOS8700CQ 3D accelerometer + 3D magnetometer

Components

  • Four user-controlled status LEDs and one RGB LED
  • Two mechanical push buttons and one reset button
  • Thermistors and potentiometer
  • CAN transceiver

購入オプション

TWR-KE18F-Image

クリックして展開

  • TWR-KE18F
    アクティブ

  • Tower System Development Board for Kinetis KE14, KE16 and KE18 MCUs.

    • TWR-KE18F Tower System module
    • Quick start guide
    • Supporting cable
  • $155.59 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 3
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
