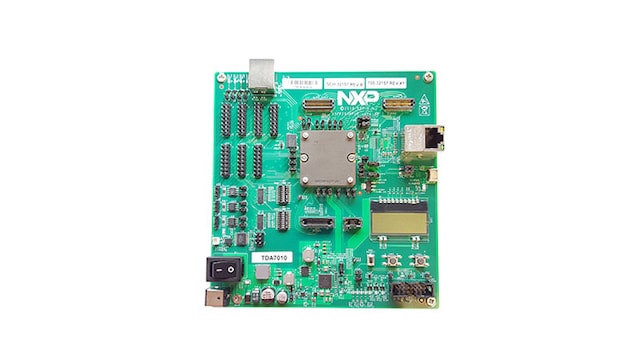

S32R29x Evaluation Board | NXP Semiconductors

Radar MCU Evaluation Board

  • このページでは、新規設計を推奨しない製品に関する情報を掲載しています。

画像にカーソルを合わせると拡大表示されます。

ブロック図

S32R29X-EVB Block Diagram

S32R29X-EVB Block Diagram

対応製品

プロセッサ&マイクロコントローラ

S32Rレーダー・プロセッシング

Features

General

  • MCU S32R294 Processor
  • Power supply input with one NXP FS8510 PMIC providing all of the necessary EVB and MCU voltages
  • Boot mode selection via switches on board

Connectivity

  • Gb Ethernet Physical interface IC, with RJ45 connector
  • Two MIPI-CSI2 connectors intended for use with NXP's RFCMOS front end board
    (*via adaptor, available separately)
  • FlexRAY interface
  • 3 CAN FD interfaces
  • UART to Micro USB interface
  • 10-pin Serial Interprocessor Interface (SIPI) connector
  • Standard 14-pin JTAG debug connector and 34-pin Nexus Aurora connector
  • All MCU signals readily accessible at a port-ordered group of 0.1” pitch headers

Memory

  • 256 Mb (64 MB) serial NOR flash memory
  • 64 Kb EEPROM connected to MCU via I²C

Display

  • 4*10-character LCD with DSPI interface (DSPI4)
