15 W LDOワイヤレス給電レシーバ・リファレンス・デザイン

RDWPR1500-LDO 新規採用非推奨
  • このページでは、新規設計を推奨しない製品に関する情報を掲載しています。

画像にカーソルを合わせると拡大表示されます。

この製品は新規設計非推奨となり、WPR1500-HVに置き換えられました。

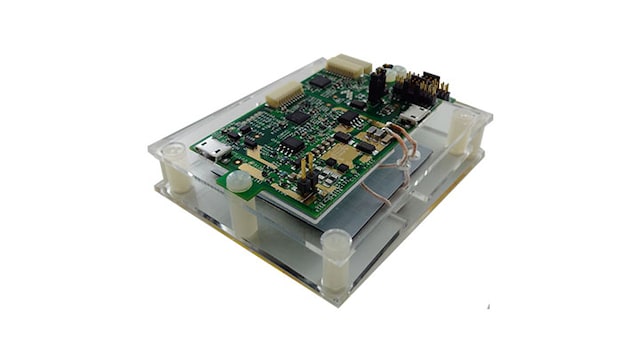

LDOアーキテクチャを採用した15 Wワイヤレス給電レシーバ・リファレンス・プラットフォームは、NXPのMWPR1516レシーバ・コントローラICにより、ワイヤレス給電レシーバ・ソリューションを実現するために必要なすべての制御機能を管理、実行します。

リファレンス・プラットフォームは、ワイヤレス・パワー・コンソーシアム (WPC) のMedium Power Working Group (MPWG) による仕様に準拠し、Qi®認証済みのいずれのトランスミッタ・デバイスからも給電が可能です。

WPC準拠15 Wミディアムパワー・ワイヤレス給電レシーバ - ファクト・シート

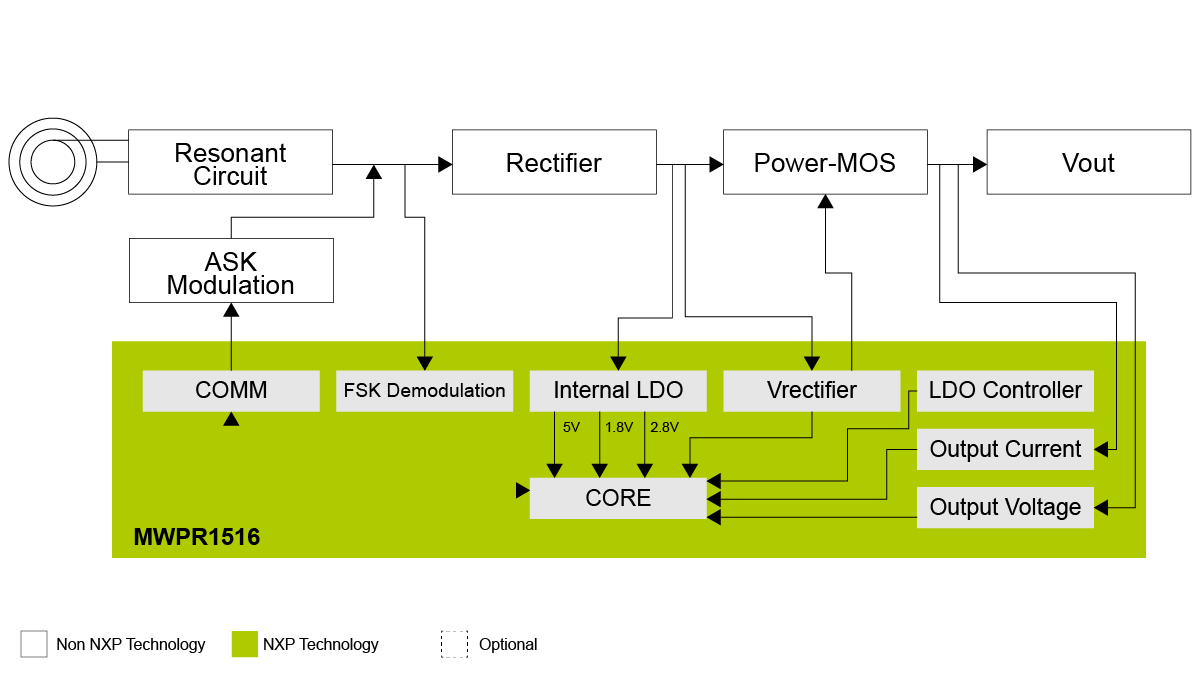

ブロック図

ワイヤレス給電レシーバ

WPR1500-LDO Block Diagram
図を取得する PDF

対応製品

パワーマネージメント

ワイヤレス・パワー

  • MWCT1x1x: 15 Watt Wireless Charging Transmitter ICs
  • MWPR1516: 15 Watt Wireless Charging Receiver ICs

特長

  • リファレンス・ソリューションおよびNXP®の組込みワイヤレス給電ソフトウェア・ライブラリにより、設計の自由度、製品の差別化、および必須のNXP IPへのアクセスを提供
  • FreeMASTERを使用したユーザー・フレンドリーなインターフェースを提供
  • 高集積かつ柔軟なプラットフォームの提供により、開発期間を短縮し、市場投入を迅速化
  • WPC準拠の試験プロセスに従って事前検証済み
  • インターフェース
    • LDOコントローラ機能と外付けMOSFETにより、最低限のコストで大電流の供給を実現
    • 専用設計のFSKおよびCNCモデルにより、MPWGの双方向通信の開発を簡略化
    • 12ビットADCおよびPGAにより、小型システム・レベルの電力損失検出ソリューションを容易に実現し、異物検出機能 (FOD) に対応
    • USB/アダプタ切替器により、有線での給電を優先的に設定し消費電力を低減
    • I2CおよびUARTにより、レシーバおよびメイン・アプリケーション・プロセッサのセキュリティ/コンテンツ伝送の通信が可能

購入オプション

WPR1500-LDO-Image

クリックして展開

  • WPR1500-LDO
    アクティブ

  • 15 Watt Wireless Charging Receiver Reference Platform with LDO Architecture.

  • の数量に対して 1
代理店からの注文
