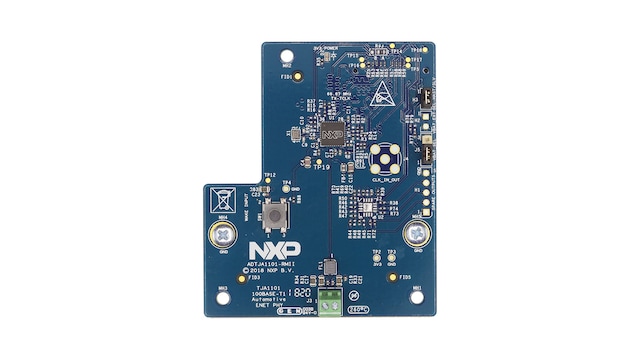

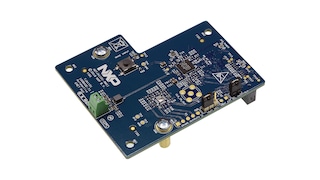

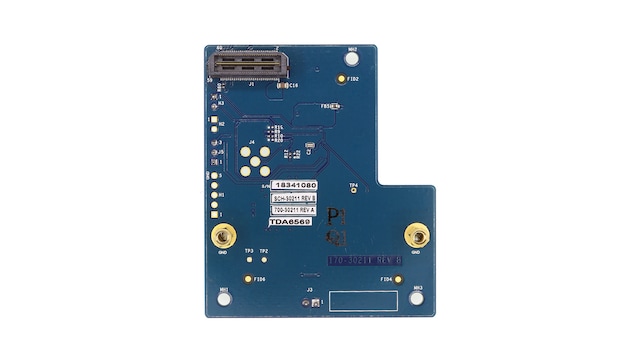

S32K148EVBおよびi.MX8用TJA1101車載イーサネット・アダプタ

ADTJA1101-RMII アクティブ

画像にカーソルを合わせると拡大表示されます。

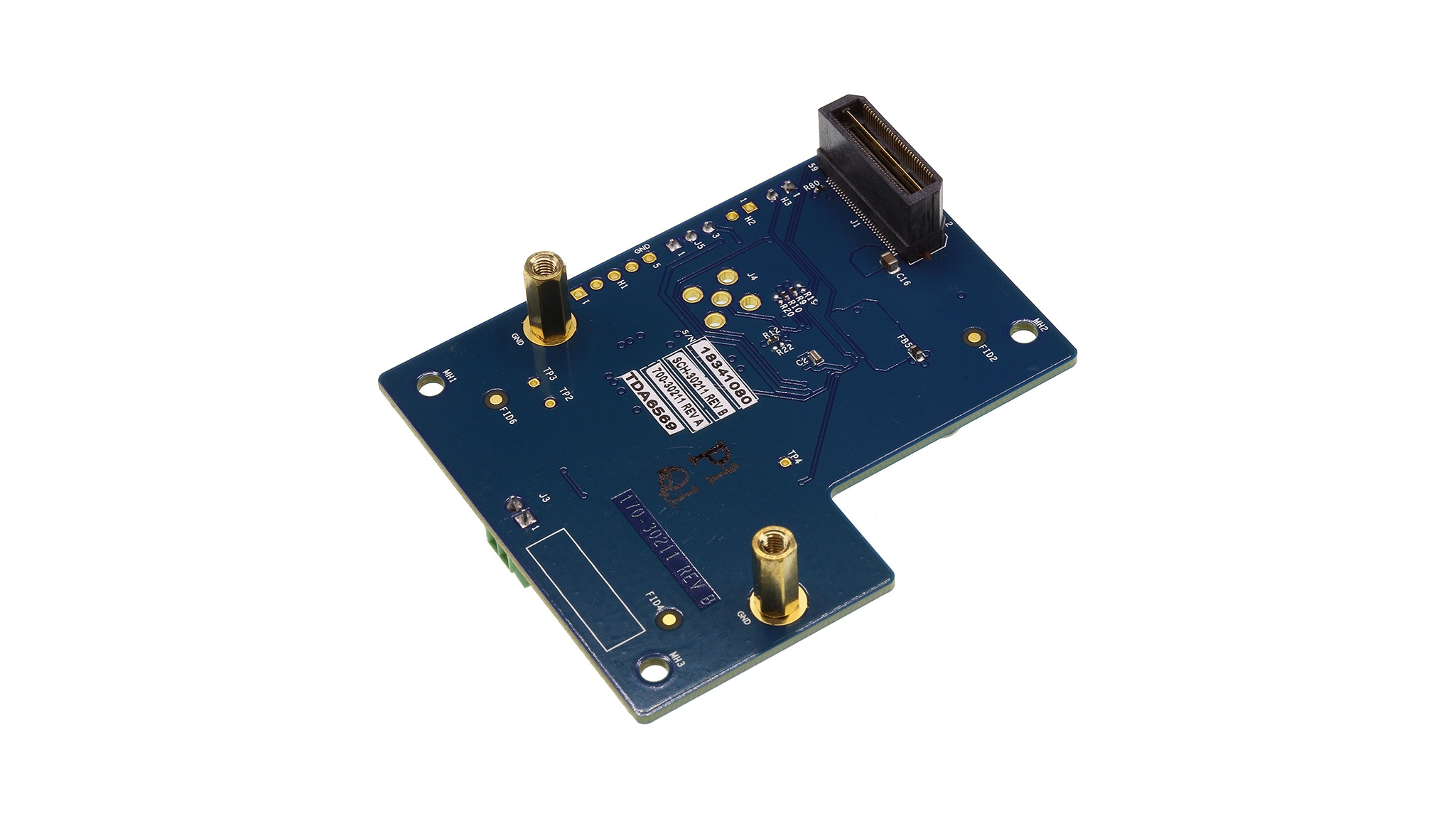

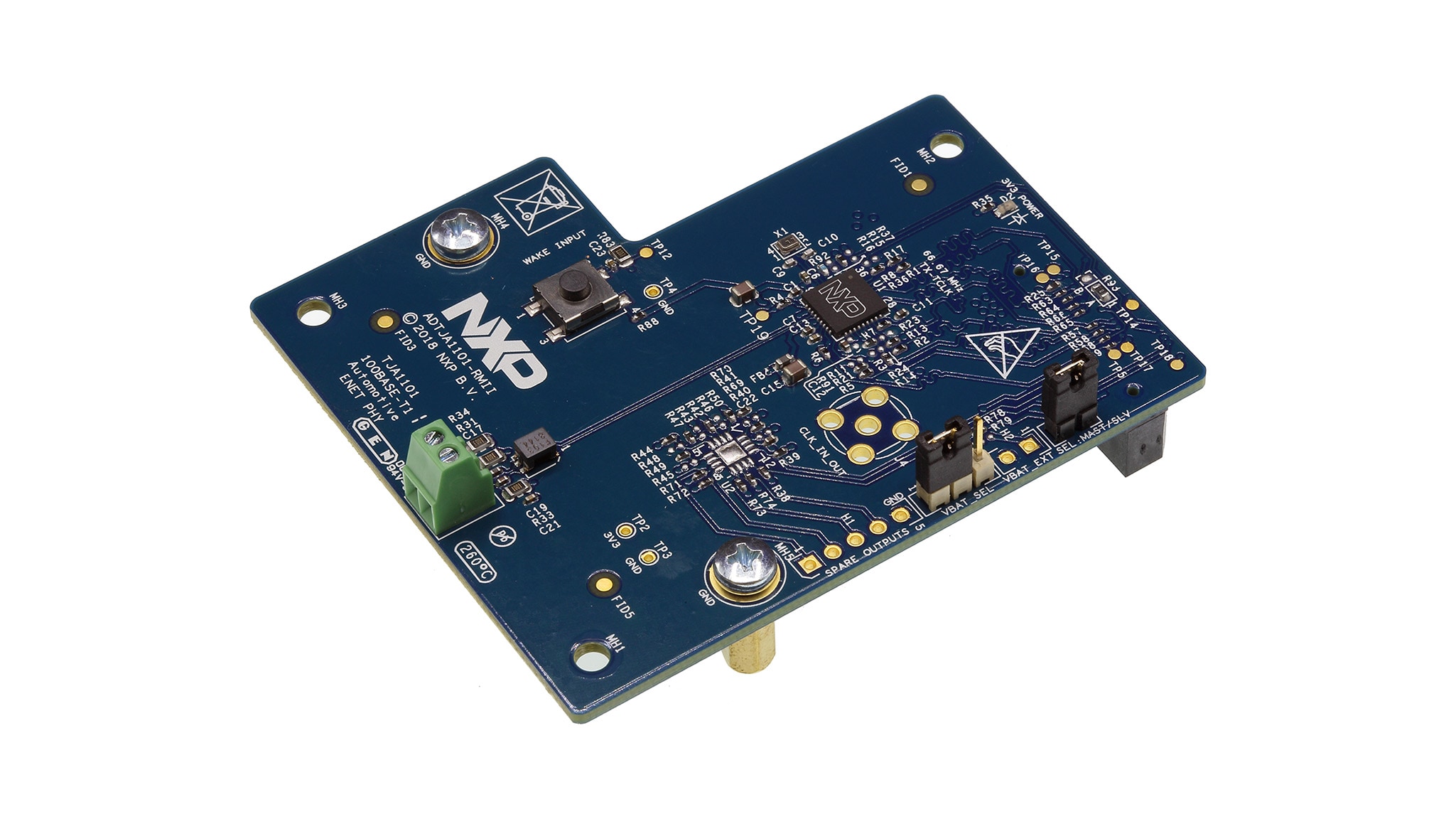

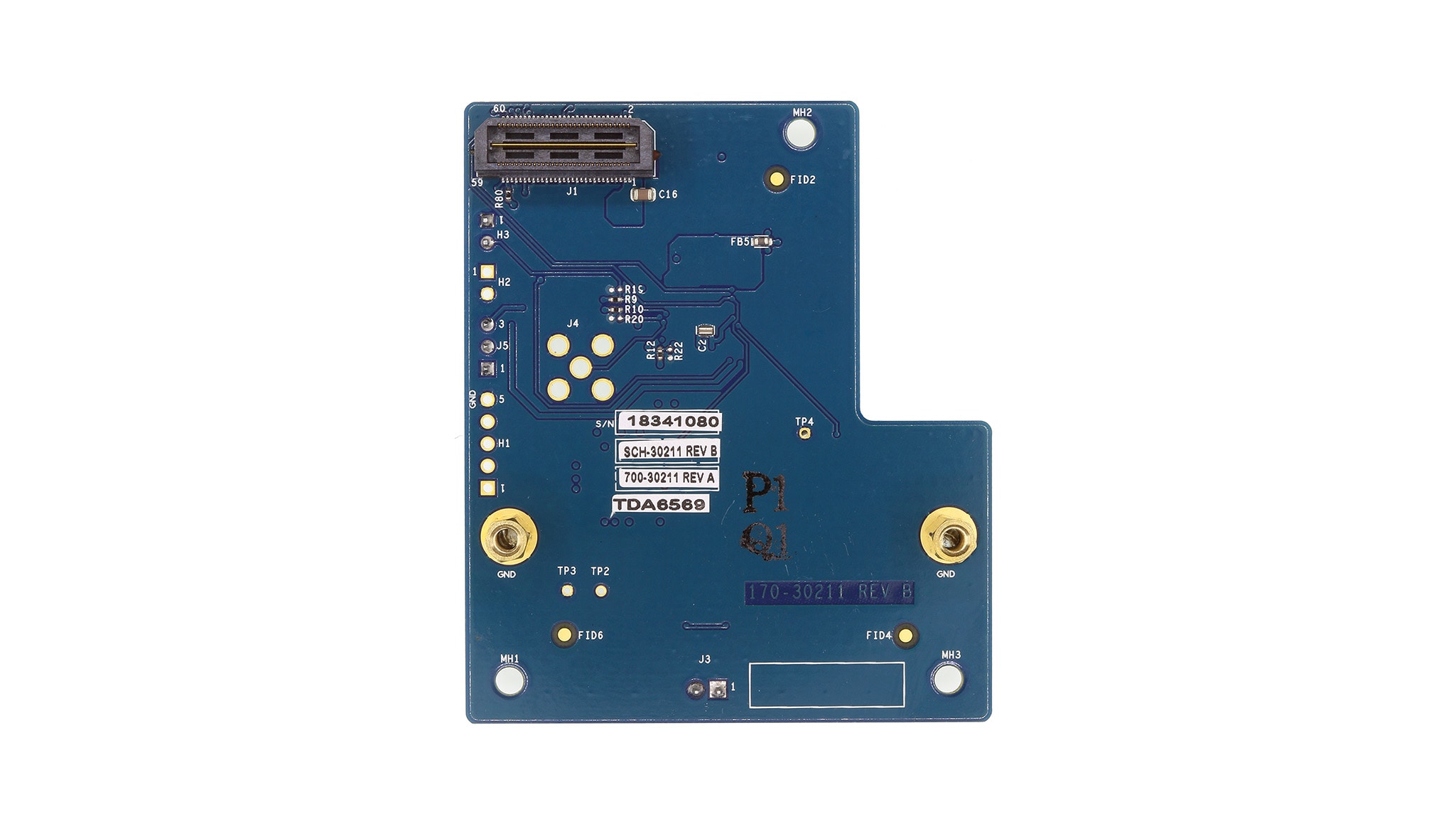

ADTJA1101-RMIIアダプタ・カードは、S32K148マイクロコントローラに100 Mbpsの車載イーサネット・コネクティビティを迅速に追加できる専用ハードウェア開発ツールです。

共通の拡張コネクタであるADTJA1101-RMIIを接続することで、S32K148のRMIIインターフェースがNXPの100BASE-T1イーサネットPHY TJA1101に直接接続されます。

ADTJA1101-RMIIのシンプルなスクリュー・コネクタにより、付属のケーブルをトランシーバのMDI (Medium Dependent Interface) にすばやく接続し、ゼロからシステムを構築することができます。S32K148のソフトウェア開発キット (SDK) にはドライバが完全に統合済みで、すぐにプラグ・アンド・プレイ接続が可能です。

対応製品

インターフェース

車載用イーサネットPHY

  • TJA1101: TJA1101B、IEEE 100BASE-T1準拠、車載用イーサネットPHYトランシーバ

プロセッサ＆マイクロコントローラ

S32K 車載汎用MCU

  • S32K1: S32K1 車載向け汎用マイクロコントローラ

特長

マイクロコントローラ

  • S32K148およびi.MX8用アダプタ

コネクティビティ

  • シールドなしツイストペア・ケーブルをボックス内に用意
  • スクリュー・コネクタによるシンプルなケーブル接続
  • ジャンパ設定によるピン・ストラッピングの設定
  • ホスト・コントローラMIIへの40ピン標準ヘッダ（2.54 mmピッチ）

一般仕様

  • プロトタイプ・アプリケーション向けのシンプルな車載イーサネット・システム設定
  • TJA1101の迅速な機能評価
    • ECUのプロトタイプ作成段階での100BASE-T1コネクティビティ
    • シンプルなチップ構成
    • オンボードLEDによるチップ・ステータス・レポート

購入オプション

ADTJA1101-RMII-Image

クリックして展開

  • ADTJA1101-RMII
    アクティブ

  • TJA1101 Automotive Ethernet Adapter for S32K148EVB and i.MX8.

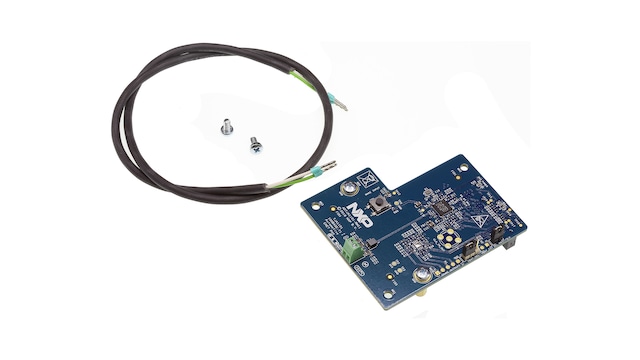

  • キットの内容：

    • TJA1101顧客評価ボード x 1
    • シールドなしツイスト・ペア (UTP) ケーブル（車載グレード）x 1
  • $108.65 USD
  • の数量に対して 1
    • 在庫: 在庫あり
    • 在庫: 4
    • 配送: 通常 1～2営業日以内に配送
カートに入れる
