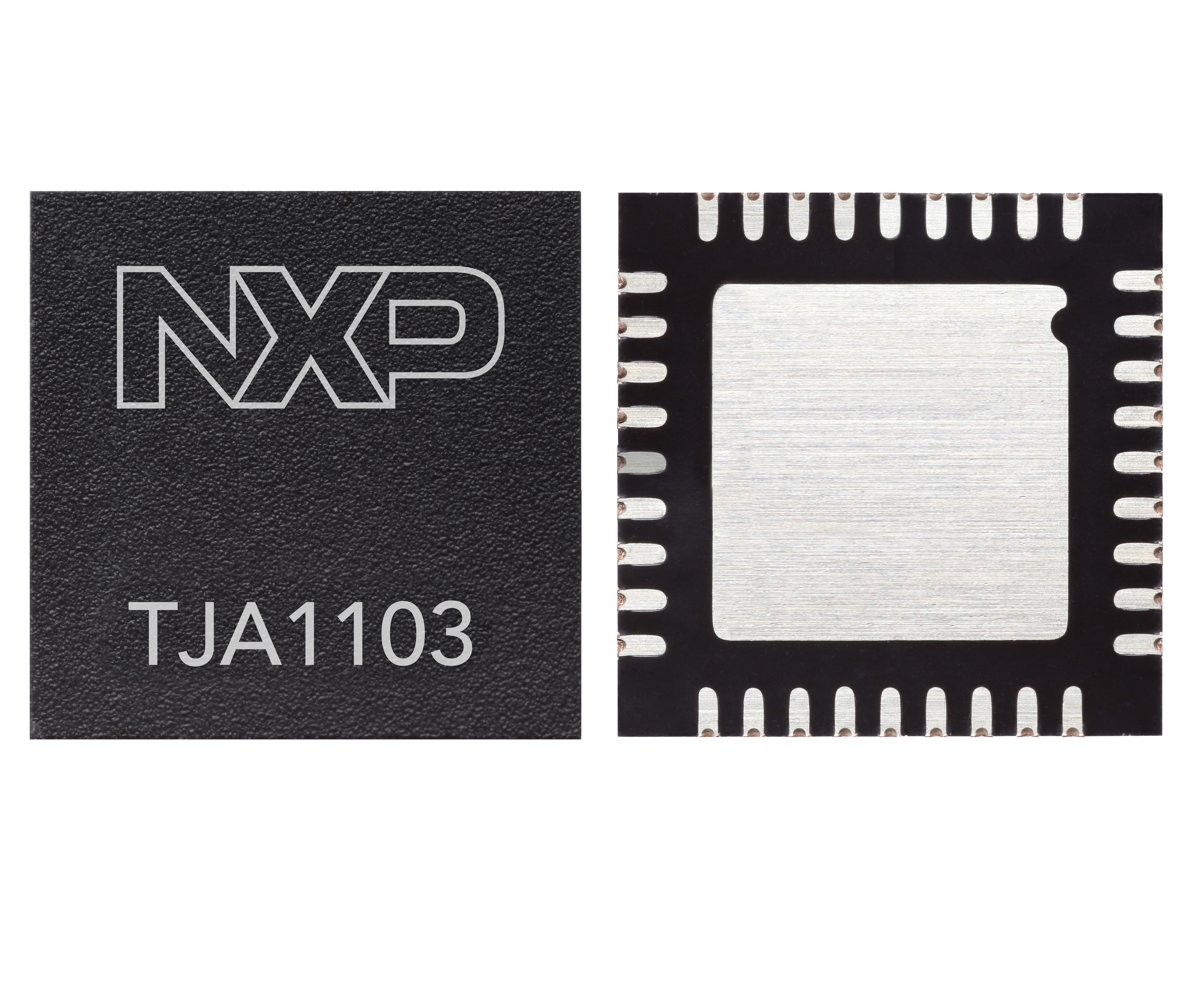

TJA1103、ASIL B準拠車載イーサネット100BASE-T1 PHYトランシーバ
TJA1103は、定評あるNXP 100BASE-T1車載用イーサネットPHYファミリの第3世代の製品です。ネットワークのエッジまでに至るイーサネットの急速な拡大に対応するため、または車両中央のドメイン・コントローラとの堅牢な接続を実現するのに最適です。
TJA1103は最先端の適合性試験仕様をすべて満たし、ISO 26262に準拠した設計によりASIL Bを達成して、優れた監視機能と診断機能を提供します。このPHYはTJA1120とのドロップイン互換性を備え、100 Mbpsまたは1 Gbpsのデータ・レート向けに最適化されたPHY製品をプラットフォーム設計のアセンブリ・オプションとして実装できます。
製品詳細
特長
主な特長
- 機能安全：ISO 26262 ASIL B準拠
- IEEE802.3bw準拠の100BASE-T1 PHY
- OPEN Alliance TC-1の高度なPHY機能
- IEEE1588v2/802.1AS準拠のタイム・スタンプ
- OPEN Alliance TC-10準拠のスリープ/ウェイクアップ
- 単一電源機能

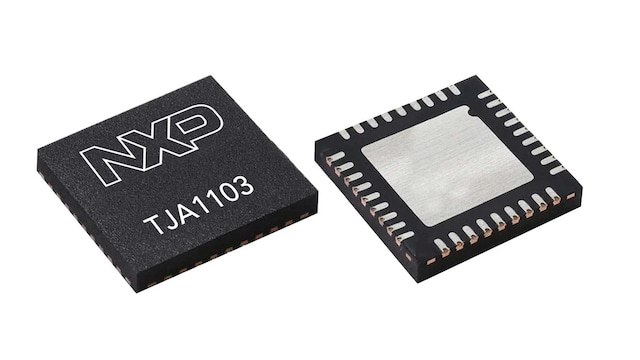

- HVQFN36 (6 x 6 mm)、ウェッタブル・フランク付き
- 車載向けに最適化
- 起動セルフ・テスト内蔵
- AEC-Q100グレード1に準拠
重要なお知らせ
- TJA1103のチップ、ドキュメント、ソフトウェアは、NDAを締結しているお客様にのみ提供しています。詳しい情報については、サポートまたは営業担当者にお問い合わせください
