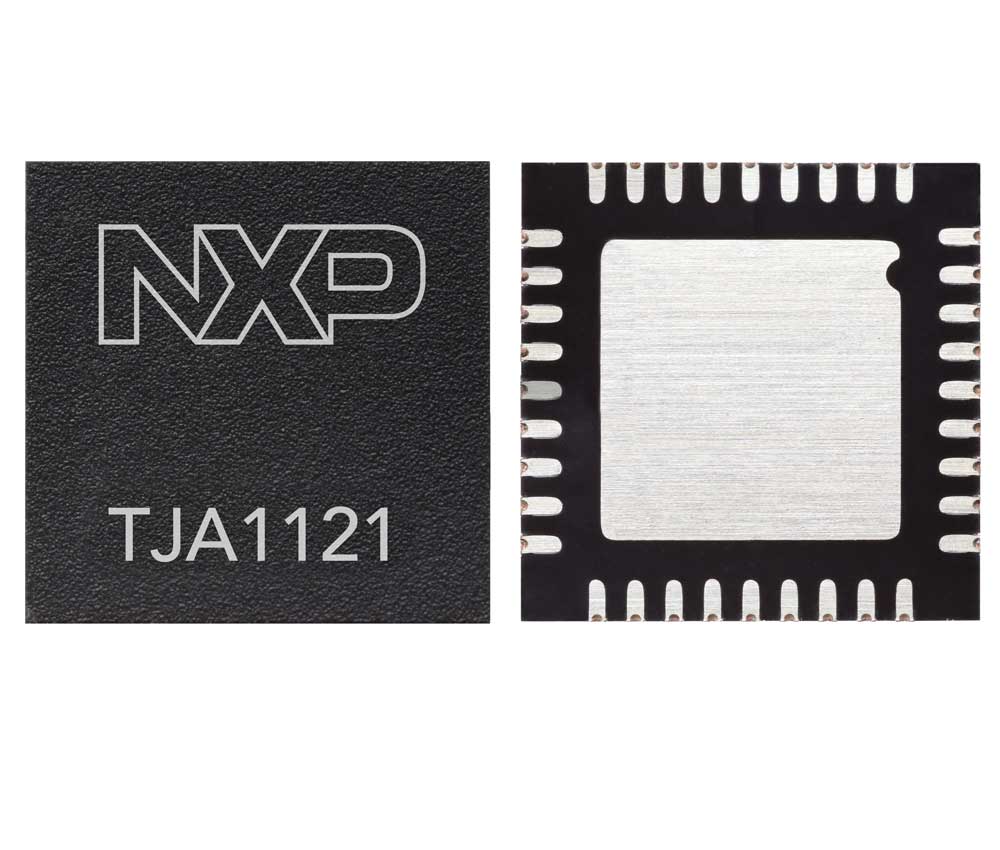

TJA1121、MACsec対応ASIL B準拠車載用イーサネット 1000BASE-T1 PHY トランシーバ
TJA1121は、NXPの1000BASE-T1車載イーサネットPHYポートフォリオにMACsecを追加します。将来のネットワークのセキュリティ上の問題に対処し、効率的なHWベースのMACsecソリューションを1 Gbpsの回線速度で実現します。MACsecの有無にかかわらずプラットフォーム設計で速度グレードのスケーリングを可能にするために、TJA1121はTJA1103、TJA1104、TJA1120とのドロップイン互換性を保持しています。このデバイスは、スペースに制約のあるユース・ケースに適したコンパクトなHVQFN36パッケージ (6 x 6 mm) で提供されます。
TJA1121は最先端の適合性試験仕様をすべて満たし、ISO 26262に準拠した設計によりASIL Bを達成して、優れた監視機能と診断機能を提供します。さらに、OPEN Alliance TC-10に準拠した、イーサネット・データライン経由のウェイクアップ・フォワーディング機能も統合されています。シールド付き (STP) およびシールドなし (UTP) のツイスト・ペア・ケーブル・アプリケーションをサポートしています。
製品詳細
特長
セキュリティ
- IEEE802.1AE-2018 MACsec（回線速度1 Gbps）
一般
- IEEE802.3bp準拠の1000BASE-T1 PHY
- AEC-Q100グレード1
- HVQFN 36ピン・パッケージ (6 × 6 mm)
- RGMII (TJA1121A) またはSGMII (TJA1121B)
- OPEN Alliance TC-10
車載ユース・ケース向けに最適化
- 機能安全 - ISO 26262、ASIL B
- IEEE1588v2および802.1AS-revの2段階タイムスタンプをサポート
- シールド付き/シールドなしのツイスト・ペア・ケーブルをサポート
- 高度な統合パルス整形によるRFエミッションの低減
診断
- Open Alliance TC-12の高度なPHY機能
- 内蔵セルフテスト (BIST)
- リンクの安定性とデータ品質をリアルタイムで監視
購入/パラメータ
|
|
|
|
|
|
|
|---|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ドキュメント
クイック・リファレンス ドキュメンテーションの種類.
設計・リソース
ハードウェア
クイック・リファレンス
ボードタイプ.
1-5 の 7 ハードウェア提供
-

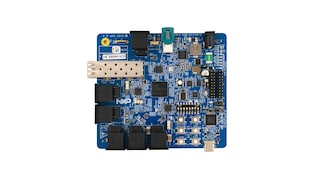

評価・開発ボードイーサネットPHY評価キット
-
評価・開発ボードTJA11xx PHY用SABRE開発ボード
-
評価・開発ボードTJA11xx PHYの評価ベースボード
-
評価・開発ボードSAF85xx評価キット、アンテナ搭載
-
リファレンス・デザインSAF8544 Plutoセンサ - レーダー・リファレンス・デザイン
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
2 ソフトウェア・ファイル
-
BSPとデバイスドライバ
TJA11xx Linux driver for IEEE 802.3 Clause 45 managed PHYs
-
BSPとデバイスドライバ
XJA11XX Ethernet Phy Real-Time Drivers AUTOSAR 4.4 (ISO26262) License
