TJA1120、ASIL B準拠、車載用イーサネット1000BASE-T1 PHYトランシーバ

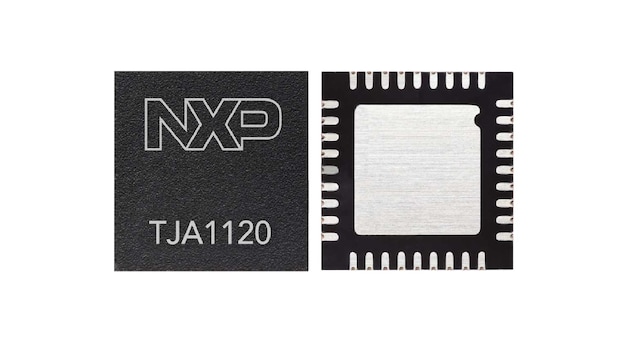

TJA1120はNXPの1000BASE-T1 PHYであり、車載イーサネットのスピード・グレードを最大1 Gbpsまで拡張します。このデバイスは、スペースに制約のあるユース・ケースに適したコンパクトなHVQFN36パッケージ (6 x 6 mm) で提供されます。このPHYはTJA1103とのドロップイン互換性を備えているため、100 Mbpsまたは1 Gbpsのデータ・レート向けに最適化されたPHY製品をプラットフォーム設計のアセンブリ・オプションとして実装できます。TJA1120は、シールド付き (STP) およびシールドなし (UTP) のツイスト・ペア・ケーブル・アプリケーションをサポートしています。このPHYはISO 26262に準拠して開発されており、ASIL Bを達成します。また、OPEN Alliance TC-10に準拠した、イーサネット・データ・ライン経由のウェイクアップ・フォワーディング機能も備えています。
製品詳細
特長
主な特長
- IEEE802.3 bp準拠の1000BASE-T1 PHY
- AEC-Q100グレード1
- HVQFN 36ピン・パッケージ (6 × 6 mm)
- RGMII (TJA1120A) またはSGMII (TJA1120B)
- OPEN Alliance TC-10
車載ユース・ケース向けに最適化
- ISO 26262、ASIL B準拠
- IEEE1588v2および802.1AS-revの2段階タイムスタンプをサポート
- シールド付き/シールドなしのツイスト・ペア・ケーブルをサポート
- 高度な統合パルス整形によるRFエミッションの低減
診断
- Open Alliance TC-12の高度なPHY機能
- 内蔵セルフテスト (BIST)
- リンクの安定性とデータ品質をリアルタイムで監視
購入/パラメータ
2 結果
マッチしていない 0 NRND
パーツ | 注文 | コンピュータ支援設計 モデル | 状況 | パッケージタイプ | Number of pins | 製品カテゴリー | Number of Ports | xMII Interfaces | AEC-Q100 Temperature Range | TC10 support | Single Supply | Safety Level | ESD Robustness | 診断機能 | 追加機能 | NXP Software |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
アクティブ | HVQFN36 | 36 | 1000BASE-T1 PHY | 1 | 1 x RGMII - 1.8/2.5/3.3V | grade 1 | Yes | no | up to ASIL B | ±6 kV HBM | OPEN Alliance TC-1 advanced PHY features | 802.1AS-2020 timestamping, IEEE 802.3bu PoDL, IEEE1588v3 | Linux driver, Real-Time drivers (AUTOSAR and non-AUTOSAR) | |||
アクティブ | HVQFN36 | 36 | 1000BASE-T1 PHY | 1 | 1 x SGMII - 1.8/2.5/3.3V | grade 1 | Yes | no | up to ASIL B | ±6 kV HBM | OPEN Alliance TC-1 advanced PHY features | 802.1AS-2020 timestamping, IEEE 802.3bu PoDL, IEEE1588v3 | Linux driver, Real-Time drivers (AUTOSAR and non-AUTOSAR) |
ドキュメント
クイック・リファレンス ドキュメンテーションの種類.
3 ドキュメント
コンパクトリスト
アプリケーション・ノート (1)
カタログ (1)
-
車載用イーサネット・スイッチとPHYトランシーバ – パンフレット[AUTO-ETHERNETBR]
ファクト・シート (1)
設計・リソース
ハードウェア
クイック・リファレンス
ボードタイプ.
1-5 の 6 ハードウェア提供
-
評価・開発ボードイーサネットPHY評価キット
-
評価・開発ボードTJA11xx PHY用SABRE開発ボード
-
評価・開発ボードTJA11xx PHYの評価ベースボード
-
追加ハードウェアを利用可能 パートナー・ソリューションの特集を表示.
-
評価・開発ボードSAF85xx評価キット、アンテナ搭載
-
リファレンス・デザインSAF8544 Plutoセンサ - レーダー・リファレンス・デザイン
ソフトウェア
クイック・リファレンス ソフトウェア・タイプ.
2 ソフトウェア・ファイル
-
BSPとデバイスドライバ
TJA11xx Linux driver for IEEE 802.3 Clause 45 managed PHYs
-
BSPとデバイスドライバ
XJA11XX Ethernet Phy Real-Time Drivers AUTOSAR 4.4 (ISO26262) License
注: より快適にご利用いただくために、ソフトウェアのダウンロードはデスクトップで行うことを推奨します。
