FRDM i.MX 93開発ボード

FRDM-IMX93 アクティブ

画像にカーソルを合わせると拡大表示されます。

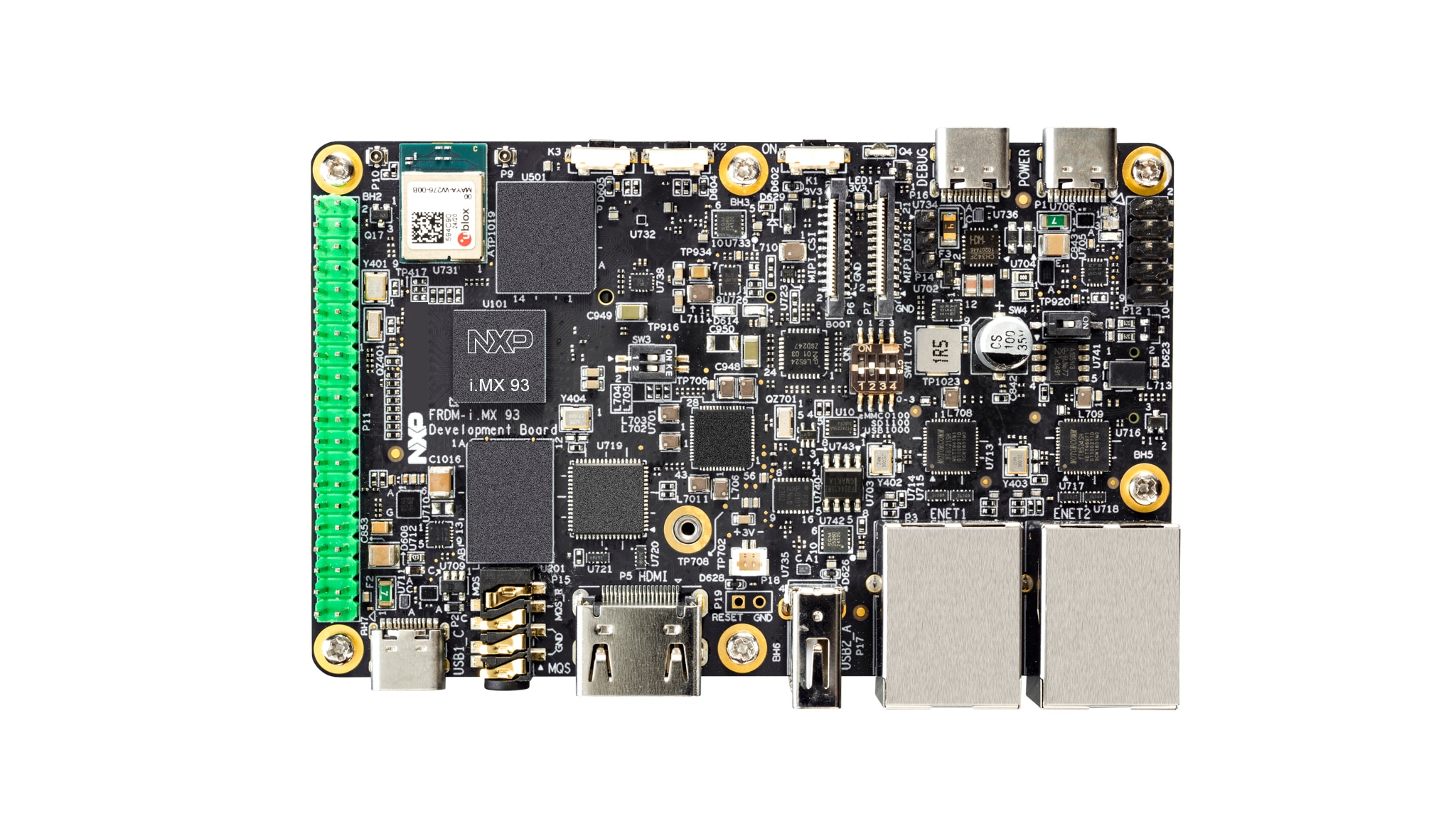

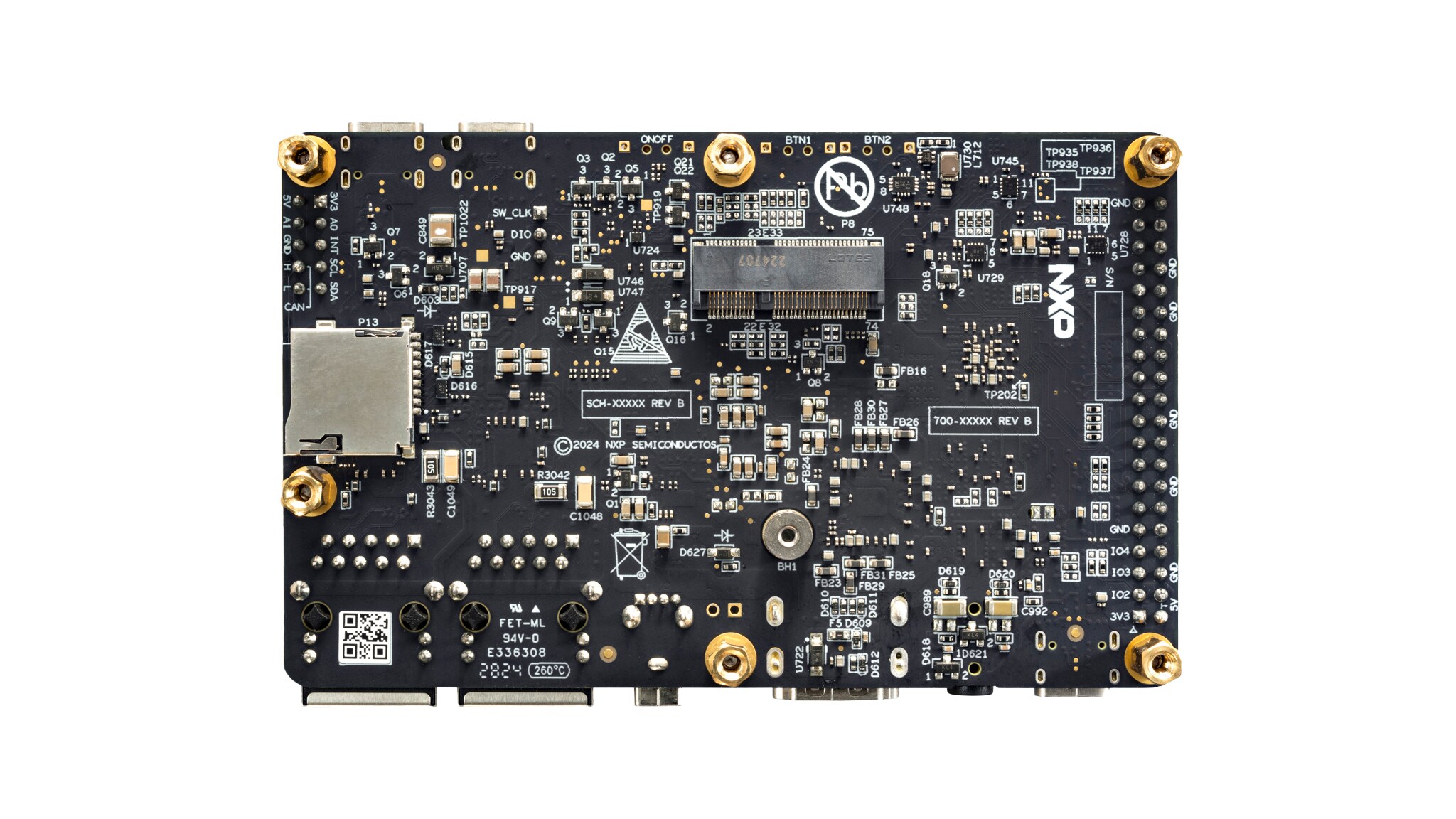

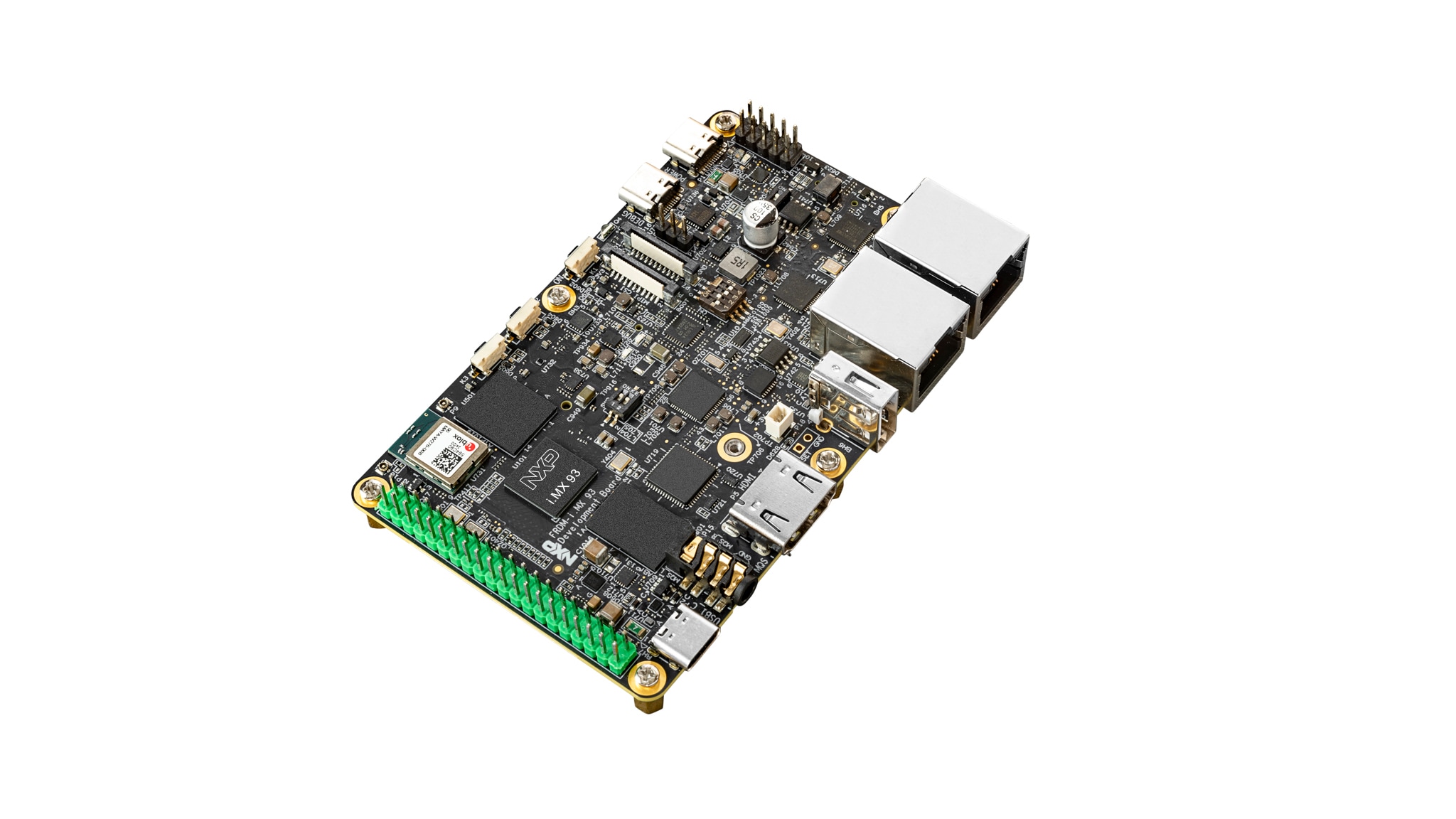

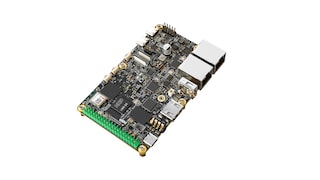

FRDM i.MX 93開発ボードは、i.MX 93アプリケーション・プロセッサを搭載した低コストでコンパクトな開発ボードです。Wi-Fi 6 + Bluetooth 5.4 + 802.15.4対応のNXPのトライラジオ・ソリューションを備えたIW612モジュールを搭載しており、最新のインダストリアル＆IoTアプリケーションの開発に最適です。この開発ボードには、HDMIディスプレイ・インターフェース、LPDDR4/LPDDR4X、eMMCストレージが搭載され、迅速なブート時間、PMIC、および拡張機能を実現します。また、FRDM i.MX 93ボードはi.MXアプリケーション・プロセッサ向けのGoPointもサポートしており、さまざまなユース・ケースに対応した包括的なデモを活用して、市場投入までの期間を短縮できます。

ブロック図

FRDM-IMX93

FRDM i.MX-93
図を取得する PDF

対応製品

アナログとミックスド・シグナル

リアルタイム・クロック

  • PCF2131: 水晶振動子搭載のナノパワー高精度RTC

インターフェース

汎用I/O (GPIO)

  • PCAL6524: 超低電圧、レベル変換、24ビットFm+ I²Cバス/SMBus I/Oエキスパンダ
  • PCAL6408A: Low-Voltage Translating, 8-Bit I²C-Bus/SMBus I/O Expander

3.3 V/5 V IO CANトランシーバ

  • TJA1051: High-Speed CAN Transceiver

USBインターフェース

パワーマネージメント

PMIC

  • PCA9451A: PCA9451A - i.MX 93xアプリケーション・プロセッサ用パワー・マネジメントIC

ロード・スイッチ

  • NX20P3483UK: USB PDおよびType-C高電圧シンク/ソース・コンボ・スイッチ、保護機能搭載
  • NX20P5090UK: High-Voltage USB PD Power Switch
  • NX20P0407: USB Type-C-CCおよびSBU保護IC

ワイヤレス・コネクティビティ

Wi-Fi®＋Bluetooth®＋802.15.4

  • IW612: 2.4/5 GHzデュアルバンド1x1 Wi-Fi® 6 (802.11ax) + Bluetooth® 5.4 + 802.15.4トライラジオ・ソリューション

プロセッサ＆マイクロコントローラ

i.MX 9プロセッサ

  • i.MX93: i.MX 93アプリケーション・プロセッサ・ファミリ – Arm® Cortex®-A55、MLアクセラレーション、電力効率に優れたMPU

もっと見る

特長

プロセッサ

  • i.MX 93アプリケーション・プロセッサ
  • デュアルCortex-A55 @1.7 GHz
  • Cortex-M33 @250 MHz
  • Arm® Ethos™ U-65 Micro-NPU
  • EdgeLock®セキュア・エンクレーブ

メモリ​

  • 2 GB LPDDR4X / LPDDR4
  • 32 GB eMMC5.1
  • microSDスロット
  • EEPROM

ディスプレイとカメラのインターフェース​

  • x4レーンのMIPI DSIインターフェース、FPC 22ピン・コネクタ
  • x4レーンのLVDS-HDMI変換、HDMIコネクタ
  • x2レーンのMIPI CSI-2インターフェース、FPC 22ピン・コネクタ

ワイヤレス​

  • u-blox MAYA-W276-00Bトライラジオ（Wi-Fi 6、Bluetooth 5.4、802.15.4）モジュール
  • デュアルモードBluetooth ClassicおよびBluetooth Low Energy 5.4
  • ZigBeeとThreadをサポートする802.15.4無線機能

オーディオ

  • 3.5 mmヘッドフォン・ジャック（MQS対応）

コネクティビティ

  • USB2.0 Type-Cコネクタ
  • USB2.0 Type-Aコネクタ
  • GbE RJ45 x 2
  • CAN (HDR)
  • 2 x 20のEXPI
  • I²C HDR
  • ADC HDR

デバッグ

  • SWDコネクタ
  • UART（USB Type-C経由）

ツール＆OSサポート

  • Linux®
  • FreeRTOS

もっと見る
