PTN5110

PTN5110は、Type-C Configuration Channel (CC) インターフェースとUSB Power Delivery (PD) 物理層の機能を、PDポリシー管理を担うType-C Port Management (TCPM) に実装する、シングルポートTCPC互換USB PD PHY ICです。USB PD、Type-C、TCPCの仕様に準拠するように設計されています。このICは主に、システム・プラットフォーム（ノートパソコン、デスクトップPC、Chromebook、タブレット、コンバーチブルなど）での使用を対象としています。アプリケーション・アーキテクチャによっては、ドック、モニタ、アクセサリ、ケーブル・アダプタ、スマートフォンなどのユースケースにも使用できます。

シンク、ソース、アクセサリ・サポート付きシンク、DRPなど、さまざまなType-Cの役割をサポートできます。Type-C CCのアナログ部分（つまりRd/Rp/Ra検出、Rd/Rp表示）と、PD Tx/Rx PHYおよびプロトコル・ステート・マシンを実装します。PTN5110は、以下のPDロールのシステム実現におけるTCPMをサポートしています。

プロバイダ (P)
プロバイダ/コンシューマ (P/C)
コンシューマ (C)
コンシューマ/プロバイダ (C/P)

PTN5110は、プログラム可能な電流制限機能、逆リーク電流ブロック機能、過熱保護 (OTP) 機能を備えたVCONNロードスイッチを備えています。VBUSソースやシンク電源パス上のロードスイッチ/FETを制御するための、2個のイネーブル制御出力を実装します。また、VBUS電圧の監視/測定機能、VBUS強制放電機能、ブリード放電機能も実装します。

PTN5110は、ホスト・プロセッサ/TCPMの関連IO機能の大部分を備えており、TCPCインターフェースを介してType-C/PDインターフェースを簡単に制御、管理できます。

ソース電源レールおよびシンク電源レール（EN_SRC、EN_SNK1）のVBUS電源パス制御
SLV_ADDRに基づき最大4個の異なるフォロワー・アドレスを選択可能
TCPMがVBUS 5Vロードスイッチに2つの異なる電流制限を設定できるILIM_5V_VBUS
5V SRCロードスイッチで高速ロール・スワップ (FRS) のサポートを可能にするFRS_EN
ホストTCPMで使用してType-Cデバッグ・アクセサリ検出を指定できるDBG_ACC

プラットフォーム・インテグレータは幅広い電源入力電圧をサポートするPTN5110によって、非常に大きな柔軟性が得られます。PTN5110はVBUS上で動作し、バッテリ切れ時の運用が必要となる特定のシステム・ユースケースをサポートできます。

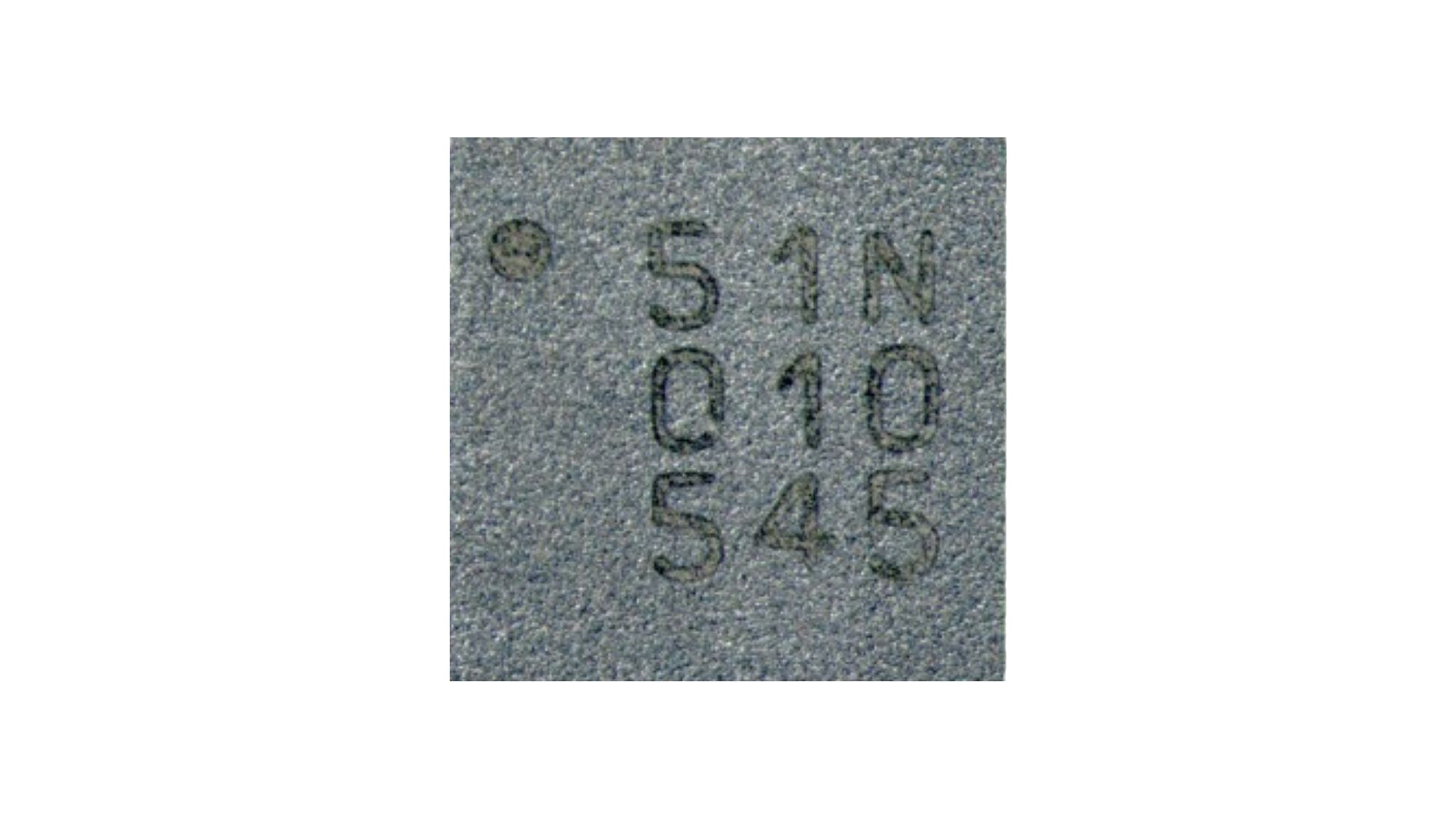

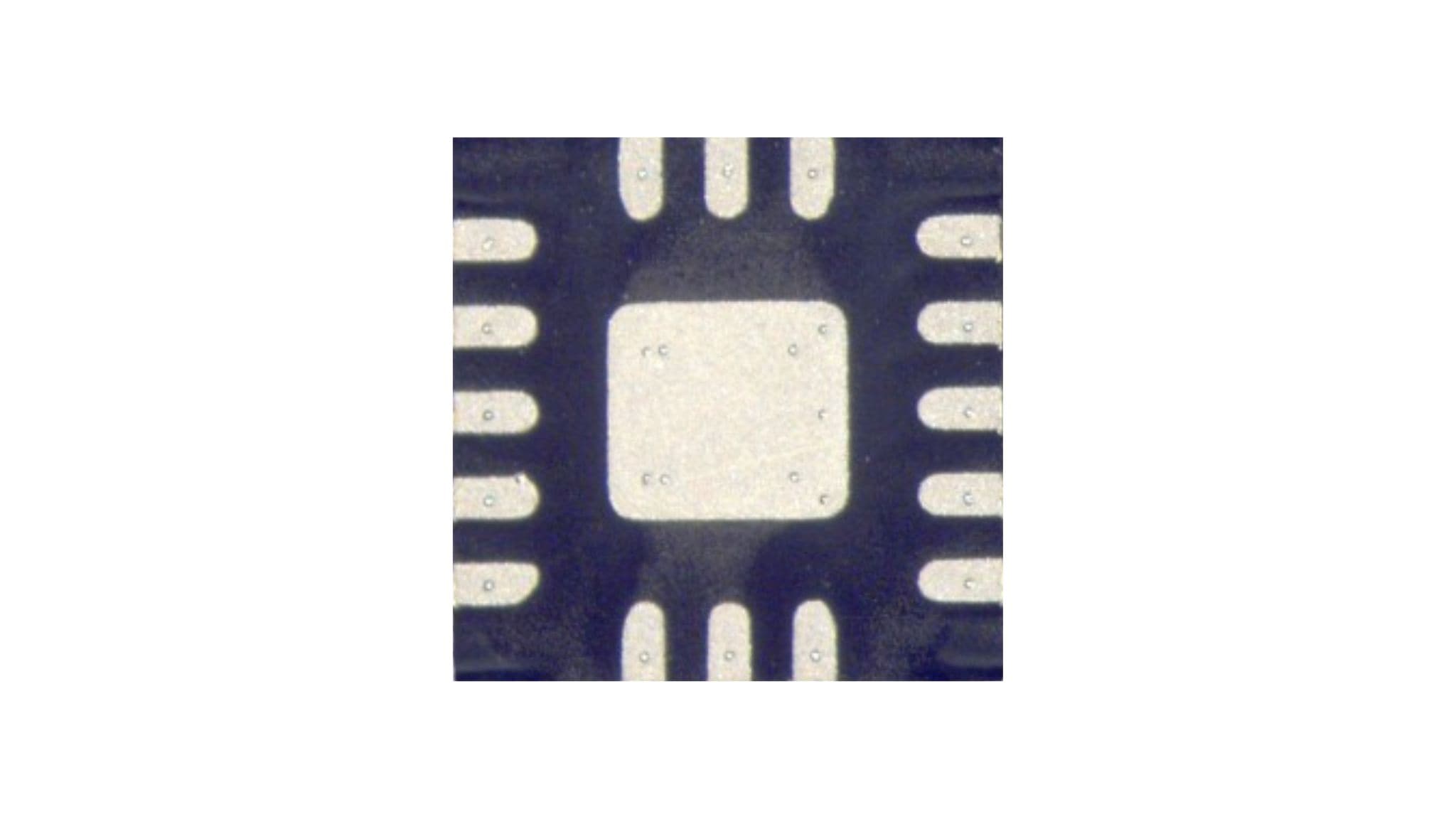

PTN5110は、2.6 mm x 2.6 mm x 0.35 mm、0.4 mmピッチのHX2QFN16で提供されます。

備考：

PTN5110では、CC1ピンとCC2ピンに独立して制御可能なプルアップ抵抗 (Rp) が実装されています
PTN5110は各CC端子で電圧レベルを別々に検出/監視できます

データシート

アプリケーション・ノート

製品詳細

特長

USB PDとType-Cの機能

USB PD、USB Type-C、TCPCの仕様に準拠した設計
Type-C機能をサポート
CCアナログ機能を提供：RpおよびRd/GNDの動的表示、Rp/Rd/Raの動的検出、CCピンのデバウンス、CC1とCC2で異なるRp/Rd値の個別動的選択
バッテリ完全放電/無電源状態を処理するSNK役割プルダウン (Rd) 動作を実装
Type-Cデバッグ・アクセサリ検出と、ソースおよびシンクのターゲット・システム (TS) の方向検出をサポート。専用ピン (DBG_ACC) とステータス・レジスタによる結果の表示
ステータス・レジスタによるプラグの向きの検出と表示
アクセサリに電力を供給する内蔵VCONNスイッチをサポート
Type-Cの接続/切断の検出、電力供給のネゴシエーションとコントラクト、代替モードのサポート、VDM交換、および任意のカスタム機能について、TCPM制御下で連携して動作
TCPC機能を実装
SOP*設定が可能：SOP、SOP'、SOP'-debug、SOP''、SOP'-debug''を生成および受信するためのプログラム可能なレジスタ
拡張メッセージングとチャンキング・ベースのパケット転送をサポート
VBUSブリードと強制放電のスキームを実装
ハード・リセット時のVCONN放電を実装（TCPM制御）
高速ロール・スワップ要求の検出（「初期シンク」ロール）および表示（「初期ソース」ロール）を実装
VBUSソース/シンク電力パス制御をサポート
PD電圧レール間のシームレスなVBUS電源電圧遷移をサポート（例：ロードスイッチ - 5 V VBUS電源スイッチ - NX5P3290、高電圧VBUS電源スイッチ）：
– PTN5110は、正電圧の遷移に対するメイク・ビフォア・ブレーク機能を実装します（高電圧レールを先に電源オンし、高電圧レール・ロードスイッチのオン時間の総計で決定される時間が経過した後で低電圧レールを電源オフにします）
- PTN5110は、負電圧の遷移については最初に高電圧レール・ロードスイッチを無効化し、停止しきい値に達するまで強制放電とVBUS電圧の監視を行います。VBUS電圧が、TCPC I²C VBUS電圧アラーム・レジスタにプログラムされたレール電圧と等しく（またはわずかに低く）なると、低電圧レール・ロードスイッチを有効化します。
マルチポート・システム実装の場合、PTN5110では以下のことが可能です。
- NXP高電圧シンク・スイッチ (NX20P5090) を使用した、TCPMにより開始されるType-Cポート間のVBUSシンク・パス遷移
- バッテリ切れ状態が発生したときに1つのVBUSシンク電源パスを有効化（複数のType-CポートでVBUS 5V電源を供給できる場合）。

システム保護機能

PTN5110の電源オフ時における全ピンの逆電流保護
CCピンでは6 Vを許容

一般的な機能

EN_SRC、EN_SNK1の2つの電源パスにより制御が可能
TCPMホスト・インターフェースの制御とステータスの更新は、I²Cバス・インターフェースを介して処理される。I²Cターゲット・インターフェース標準モード (100 kHz)、ファストモード (400 kHz)、ファストモード・プラス (1 MHz)
SLV_ADDRピンで選択可能なI²Cデバイス・ターゲット・アドレス・オプション（最大4個）。これによりPTN5110によるマルチポート実装が可能に
レジスタ・アクセスをサポート：デバイスの設定、制御、ステータス、またはターゲットI²Cバスを介した割り込みインターフェース
電源：VDD範囲（2.7 V～5.5 V）およびVBUS（4 V～25 V）
- VBUSで最大28 Vまで許容（VBUSで最大25 Vまで動作）
動作周囲温度範囲
–40～85°C
ESD 8 kV HBM、1 kV CDM
パッケージ：HX2QFN16、2.6 mm x 2.6 mm x 0.35 mm、0.4 mmピッチ

USB.org PDに準拠

PD 2.0準拠TID番号：1030035
PD 3.0準拠TID番号：757
TID番号を検索するには、次のURLにアクセス：https://cms.usb.org/integrators-list

長期製品供給プログラム

この製品は、お客様の組込み設計に使用される製品の安定供給を保証するNXP長期製品供給プログラムの対象となっています。PTN5110NHQは15年間のプログラムの対象です
